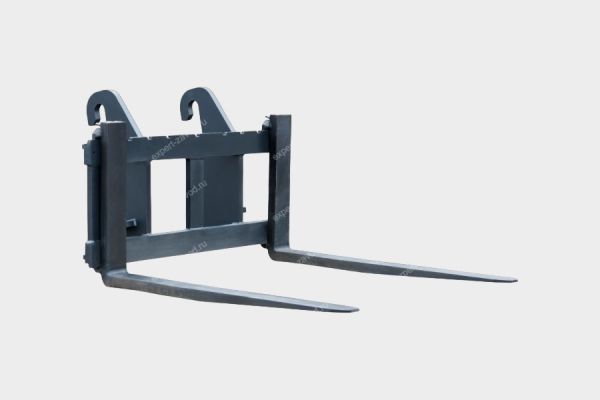

Вилы с кареткой на Фронтальный погрузчик SDLG

Свежая информация

Описание
Предлагаемое изделие представляет собой сменное рабочее навесное оборудование, предназначенное для оснащения фронтальных погрузчиков SDLG. Конструкция объединяет классические вилы и каретку, что позволяет быстро и безопасно трансформировать ковшовый погрузчик в высокопроизводительный подъемник для штучных, тарных и длинномерных грузов. Изделие изготовлено из высокопрочной стали, рассчитано на интенсивные циклические нагрузки и применение в условиях открытых складов, строек и перерабатывающих предприятий. Наличие жесткой сварной каретки обеспечивает прямую центровку вил относительно рычагов погрузчика, исключая боковое раскачивание и самопроизвольное смещение груза.

Совместимость
Оборудование разработано специально для фронтальных погрузчиков марки SDLG. Подходит для моделей с нагрузочной способностью от 3 до 6 тонн. Посадочная рамка каретки унифицирована под стандартное крепление ISO 2328, тип "шип-карман" (класс II, III в зависимости от грузоподъемности). Перед покупкой требуется уточнить типоразмер вилочного кармана на стреле конкретной модели SDLG. Допускается установка на модификации SDLG с боковым смещением каретки при наличии соответствующего гидравлического контура.

Характеристики (обобщенные для типовой модели грузоподъемностью 3-5 т)

Грузоподъемность по центру тяжести (C.O.G. 500 мм): 2500-4500 кг

Ширина каретки (между вертикальными плитами): 1100 мм

Толщина спинки вил: 50-60 мм

Сечение полки вилы: 100 х 40 мм

Высота подъема вил от земли (в нижнем положении): 80-120 мм

Гидравлическое управление: наклон вил вперед/назад штатным цилиндром погрузчика

Способ соединения: цельносварная рама с верхним и нижним фиксирующим брусом

Вес оборудования (в сборе): 320-550 кг (зависит от исполнения)

Типы и виды
По конструкции каретки:

С жесткой нерегулируемой кареткой - вилы зафиксированы центрально, перестановка по ширине невозможна.

С кареткой с регулировкой вил по ширине (рихтовка) - вилы перемещаются вручную или гидравлически вдоль балки.

С поворотным механизмом каретки (ротатор) - вилы вращаются вокруг горизонтальной оси для опрокидывания контейнеров.

По типу вил:

Прямые вилы стандартной длины (1200-1800 мм)

Удлиненные вилы (2000-2500 мм) для кирпича, пиломатериалов

Широкопрофильные вилы с усиленной спинкой для тяжелых блоков

Параметры выбора

Межосевое расстояние карманов на стреле погрузчика (стандарт SDLG: 320-480 мм для класса II, 520-610 мм для класса III)

Максимальная нагрузка на вилы с учетом плеча (при вылете вил 800-1000 мм фактическая грузоподъемность падает на 20-30%)

Требуемый свободный проход между вилами для захвата паллет (стандарт - 250-350 мм)

Наличие или отсутствие гидролинии для бокового сдвига каретки

Область применения

Перевалка напольных поддонов (паллет) стандарта EUR и FIN на бетонных и асфальтовых площадках

Погрузка/разгрузка длинномерных грузов (трубы, профили, брус, доска) в условиях лесопилок и металлобаз

Работа с биг-бэгами и мягкими контейнерами (с предварительной установкой страхующего ремня)

Строительные площадки - перемещение блоков ФБС, бордюрного камня, бетонных колец

Сортировка кирпича, газоблоков и керамических изделий на складах стройматериалов

Ликвидация последствий - перенос мешков, мусорных контейнеров, металлолома в связках

Использование вил с кареткой на SDLG позволяет заменить вилочный погрузчик на 80% стандартных операций с штучными грузами, сохраняя проходимость и тяговое усилие колесной фронтальной машины.
