Крановая стрела на спецтехнику

Свежая информация

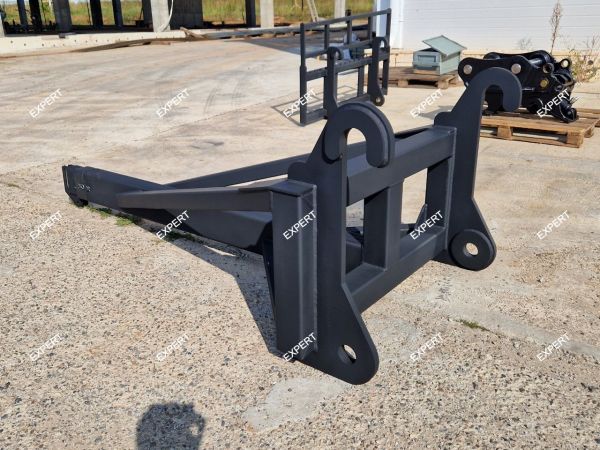

Крановая стрела - это навесное оборудование, которое превращает спецтехнику в полноценный подъемный кран. Она устанавливается на каретку погрузчика, стрелу экскаватора или заднюю навеску трактора, позволяя выполнять широкий спектр задач: от погрузки тяжелых контейнеров до проведения высотных монтажных работ. Основное преимущество крановой стрелы - значительное расширение функциональности базовой машины без необходимости приобретения отдельной грузоподъемной единицы техники.

Поисковый запрос: крановая стрела на спецтехнику виды

Что такое крановая стрела и где она применяется
Крановая стрела - это навесное грузоподъемное устройство, монтируемое на стрелу или шасси базовой машины . В отличие от паллетных вил или ковша, она имеет одну точку подвеса груза (крюка или другого захватного органа), что позволяет не только поднимать, но и свободно маневрировать грузом в пространстве: вращать его, отклонять от вертикальной оси, совершать точные движения в ограниченных условиях .

Почему крановая стрела часто предпочтительнее стандартных навесных органов?

У крановой стрелы значительно больше высота подъема. Стрела позволяет работать с непаллетируемым грузом или грузом, чьи габариты существенно превышают габариты паллета. Благодаря одной точке крепления нагрузка на стрелу распределяется равномерно, а грузом легко маневрировать в ограниченном пространстве .

Области применения крановых стрел:

Погрузка и разгрузка контейнеров, мешков типа «Биг-Бэг», тяжелых станков и оборудования

Строительные и монтажные работы - подъем стройматериалов на высоту, установка конструкций

Ремонтные мастерские - извлечение и установка тяжелых агрегатов (двигателей, коробок передач, мостов)

Коммунальное хозяйство - подъем людей в корзине-люльке для обрезки деревьев, ремонта фасадов, замены светильников

Сельское хозяйство - погрузка удобрений, зерна, работа с рулонами сена

Поисковый запрос: для чего нужна крановая стрела на погрузчик

Типы крановых стрел по конструкции
Прямая жесткая стрела
Наиболее простая и распространенная конструкция. Представляет собой цельнометаллическую балку, которая крепится к каретке погрузчика или навеске трактора. Отличается высокой надежностью и простотой конструкции, но имеет фиксированную длину и ограниченный вылет.

Телескопическая стрела
Конструкция с выдвижными секциями (обычно 2-3), которые выдвигаются с помощью гидравлического цилиндра . Позволяет изменять длину стрелы и вылет крюка в широком диапазоне, не меняя положение базовой машины. Обеспечивает большую гибкость при работе на разных расстояниях. Оптимальна для погрузчиков и автокранов, где требуется разная длина вылета .

Стрела с лебедкой
Дополнительно оснащена электрической или гидравлической лебедкой, что позволяет поднимать груз на значительно большую высоту, чем при использовании штатной гидравлики подъема стрелы . Лебедка обеспечивает плавный подъем и фиксацию груза на любой высоте, а также возможность подъема груза без подъема самой стрелы. Идеальна для погрузочно-разгрузочных работ с высокими транспортными средствами .

Стрела с гуськом (клювом)
Оснащена дополнительной секцией, шарнирно закрепленной на оголовнике основной стрелы. Различают гуськи неуправляемые, имеющие постоянное положение относительно стрелы, и управляемые, положение которых можно изменять, увеличивая или уменьшая общий вылет крюка . Позволяет значительно увеличить высоту подъема и вылет крюка.

Поисковый запрос: телескопическая крановая стрела на погрузчик

Типы крановых стрел по типу базовой техники
Крановая стрела на вилочный погрузчик
Устанавливается на стандартную вилочную каретку погрузчика вместо вил. Представляет собой цельную или телескопическую балку с крюком на конце . Крепление осуществляется через вилочные карманы или быстросъемную систему. Простота монтажа и демонтажа (установка занимает 2-3 минуты). Отлично подходит для складских и производственных задач. Совместима с большинством марок погрузчиков: JCB, Manitou, Bobcat, New Holland, Claas, Merlo, Dieci, Faresin, Toyota, Komatsu, Caterpillar, Doosan, Hyundai, Terex, XCMG, Liebherr .

Крановая стрела на телескопический погрузчик
Специализированная стрела для телескопических погрузчиков, которые сами имеют выдвижную стрелу. Часто выполняется в виде удлинителя или адаптера под конкретную марку . Позволяет использовать преимущества телескопического погрузчика (большой вылет и высота подъема) в сочетании с возможностью подвеса груза. Идеальна для строительных площадок и сельского хозяйства. Совместима с телескопическими погрузчиками JCB, Manitou, Bobcat, Dieci, Merlo .

Крановая стрела (манипулятор) на трактор
Навесной кран-манипулятор, устанавливаемый на заднюю трехточечную навеску трактора . Представляет собой полноценный поворотный кран с гидравлическими опорами (аутригерами) и собственной гидравлической системой. Имеет угол поворота стрелы до 160 градусов . Позволяет трактору выполнять функции автокрана при полевых и строительных работах. Характеристики тракторных КМУ: грузоподъемность до 3000 кг на минимальном вылете и до 850 кг на максимальном ; высота подъема до 6.9 м, вылет до 7.1 м ; масса установки 1100-1300 кг . Совместима с тракторами МТЗ (Беларус), John Deere, New Holland, Case IH, Challenger, Fendt, Massey Ferguson, Deutz-Fahr, Landini, Same, JCB, Claas, Valtra, Zetor.

Крановая стрела на экскаватор
Крановое оборудование, устанавливаемое на гидравлические экскаваторы вместо ковша или на крюк. Превращает экскаватор в подъемный кран с возможностью перемещения груза. Часто используется на строительных площадках как вспомогательное грузоподъемное оборудование . Совместима с экскаваторами Caterpillar, Hitachi, Komatsu, Volvo, Hyundai, Doosan, Kobelco, JCB, CASE, Liebherr, Sumitomo, ТВЭКС.

Крановая стрела на автокран (гусек)
Дополнительная секция стрелы автокрана для увеличения высоты подъема и вылета. Устанавливается на оголовок основной стрелы. Позволяет существенно расширить рабочие параметры крана .

Поисковый запрос: навесной кран на трактор

Конструктивные особенности и элементы
Металлоконструкция
Крановые стрелы изготавливаются из высокопрочной конструкционной стали, часто S355 или 09Г2С . Это обеспечивает высокую надежность и долговечность при работе с предельными нагрузками. Толщина металла и наличие ребер жесткости зависят от грузоподъемности модели.

Крепежная система
Для вилочных и телескопических погрузчиков - вилочные карманы, надевающиеся на вилы или специальная плита для крепления к каретке. Для тракторов - трехточечная навеска (категория II) . Для экскаваторов - адаптер под рукоять или крюк. Быстросъемные системы позволяют менять навеску за считанные минуты .

Грузоподъемный крюк
Основной грузозахватный орган. Изготавливается из высокопрочной стали, часто имеет предохранительную защелку, предотвращающую соскальзывание стропа. Грузоподъемность крюка должна соответствовать грузоподъемности стрелы. Некоторые модели имеют подвесной крюк на лебедке для увеличения высоты подъема.

Гидравлическая система (телескопические и поворотные модели)
Включает гидроцилиндры выдвижения секций, гидрораспределитель, рукава высокого давления. Подключается к гидросистеме базовой машины. Для навесных тракторных кранов имеет собственную гидравлическую систему с насосом, работающим от ВОМ трактора .

Лебедка (опционально)
Электрическая (от аккумулятора техники) или гидравлическая. Управляется с пульта, может иметь автоматический тормоз. Позволяет поднимать груз на высоту до 12 м и более .

Аутригеры (выносные опоры)
Гидравлические опоры, повышающие устойчивость крана при работе с тяжелыми грузами. Входят в комплектацию навесных тракторных кранов. Могут быть с задним или передним расположением, с гидрозамками для фиксации положения .

Технические характеристики крановых стрел
Грузоподъемность
Ключевой параметр, определяющий максимальный вес груза, который может поднять стрела. Обычно указывается для двух положений: на минимальном вылете (максимальная грузоподъемность) и на максимальном вылете (реальная рабочая грузоподъемность). Пример: у навесного тракторного крана: на вылете 1 метр - 3000 кг, на максимальном вылете 5.5 метров - 1300 кг (по ТУ - 850 кг) .

Диапазон грузоподъемности крановых стрел:

Для погрузчиков (стрела с лебедкой): до 900 кг

Для погрузчиков (телескопическая стрела): 800-1000 кг

Для тракторов (навесной КМУ): 2750-3000 кг

Вылет стрелы
Расстояние от оси крепления стрелы (или от оси поворота крана) до центра крюка. Измеряется в метрах. Чем больше вылет, тем меньше допустимая грузоподъемность. Важно понимать: реальная грузоподъемность на максимальном вылете может быть в 2-3 раза меньше, чем на минимальном.

Диапазон вылета:

Навесные тракторные краны: до 5.5-7.1 м

Стрелы на погрузчик: до 4 м

Высота подъема
Максимальное расстояние от уровня земли до крюка при полностью выдвинутой и поднятой стреле. Зависит от длины стрелы, угла наклона и высоты крепления.

Диапазон высоты подъема:

Навесные тракторные краны: до 6.7-6.9 м

Стрелы с лебедкой на погрузчик: до 12 м

Угол поворота (для тракторных КМУ)
Угол, на который стрела может поворачиваться относительно базовой машины. У навесных тракторных кранов достигает 160 градусов .

Масса установки
Собственный вес крановой стрелы. У навесного тракторного крана масса составляет от 1100 до 1300 кг . У стрел для погрузчиков - от 384 до 480 кг .

Рабочее давление гидравлики (для навесных кранов)
Для навесных тракторных кранов: минимальная мощность насоса - 40 л/мин, рабочее давление - 160-200 бар. Для стрел на погрузчик - соответствует гидравлике базовой машины.

Поисковый запрос: технические характеристики крановой стрелы на погрузчик

Совместимость с марками спецтехники
Крановые стрелы выпускаются с универсальными системами крепления, что позволяет устанавливать их на большинство популярных марок спецтехники. При заказе важно указать модель техники для подбора правильного адаптера.

JCB: Погрузчики (вилочные, телескопические), экскаваторы-погрузчики, тракторы. Совместимость подтверждена для серий 3CX, 4CX, Loadall, Fastrac .

Hitachi: Экскаваторы, погрузчики, краны. Для экскаваторов доступны стрелы общего назначения, большой вылета, специализированные, с усиленными креплениями, автоматическим демпфированием качки .

Komatsu: Погрузчики, экскаваторы, краны. Совместимость с вилочными и телескопическими погрузчиками серий WA, PC.

CAT (Caterpillar): Погрузчики, экскаваторы. Крепление на вилочную каретку для серий 9xx, 9xxx, экскаваторы серий 3xx.

Hyundai: Погрузчики, экскаваторы. Совместимость с вилочными и телескопическими погрузчиками.

Doosan: Погрузчики, экскаваторы. Установка на стандартную каретку погрузчиков серий DL, Dx.

Volvo: Погрузчики, экскаваторы, краны. Совместимость с погрузчиками серий L, экскаваторами серий EC.

Bobcat: Погрузчики, телескопические погрузчики. Легко устанавливаются на мини-погрузчики и телескопические модели .

John Deere: Тракторы, погрузчики. Для тракторов - установка на трехточечную навеску, для погрузчиков - на вилочную каретку.

New Holland: Тракторы, погрузчики, телескопические погрузчики. Совместимость с погрузчиками серий LM, W, тракторами серий T, T7 .

CASE: Погрузчики, экскаваторы, тракторы. Крепление на стандартную каретку или трехточечную навеску.

Manitou: Телескопические погрузчики. Установка на каретку телескопических моделей серий MLT, MT .

MST, Terex: Краны, погрузчики. Совместимость с автокранами и погрузчиками .

Liebherr: Краны, погрузчики, экскаваторы. Для кранов - секции стрелы (гуськи). Совместимость с автокранами LTM и погрузчиками .

XCMG, Lovol: Погрузчики, краны. Установка на вилочную каретку .

Kobelco: Экскаваторы. Совместимость с тяжелой техникой .

Hidromek: Экскаваторы, погрузчики. Совместимость с моделями HMK.

ТВЭКС: Экскаваторы. Совместимость с тяжелой техникой.

Поисковый запрос: крановая стрела на JCB 3CX

Как выбрать крановую стрелу: критерии и рекомендации
При выборе крановой стрелы необходимо учитывать несколько ключевых факторов.

Определите тип базовой техники
Для вилочного погрузчика выбирайте стрелу с вилочными карманами, которая надевается на вилы. Для телескопического погрузчика лучше подойдет стрела с креплением на каретку (адаптерную плиту) или телескопическая стрела-удлинитель . Для трактора - навесной кран-манипулятор с трехточечной навеской, собственными гидравлическими опорами (аутригерами) и гидросистемой . Для экскаватора - стрела с адаптером под рукоять.

Оцените требуемые грузоподъемность и вылет
Определите максимальный вес груза, который вы планируете поднимать, и расстояние, на которое его нужно переместить. Помните, что грузоподъемность стрелы резко падает с увеличением вылета. На максимальном вылете реальная грузоподъемность может быть в 2-3 раза меньше, чем на минимальном.

Рекомендации по грузоподъемности:

Для погрузчиков: стандартные грузоподъемности 800-900 кг на полном вылете

Для тракторов: от 2750 кг на малом вылете до 850 кг на максимальном

Учитывайте необходимость телескопирования
Если вам нужен разный вылет при работе с одного места - выбирайте телескопическую стрелу. Она позволяет изменять длину и вылет без перемещения техники, что экономит время и повышает безопасность в стесненных условиях.

Рассмотрите возможность использования лебедки
Если нужно поднимать грузы выше, чем позволяет гидравлика подъема стрелы (например, при загрузке высоких грузовиков или работе на складах с высокими стеллажами), выбирайте стрелу с лебедкой . Лебедка обеспечивает высоту подъема до 12 м и выше.

Проверьте гидравлические параметры
Для навесных тракторных кранов требуется: минимальная мощность насоса - 40 л/мин, рабочее давление - 160-200 бар. Для стрел на погрузчики и экскаваторы: подключение к штатной гидравлике базовой машины. Для работы телескопической стрелы или поворотного крана необходимо наличие дополнительного гидравлического контура (третьей линии).

Поисковый запрос: как выбрать крановую стрелу

Безопасность при работе с крановой стрелой
Работа с грузоподъемным оборудованием требует строгого соблюдения правил безопасности. Навесные крановые стрелы должны быть оснащены предохранительным клапаном для предотвращения неправильного подключения к гидросистеме машины. На всех гидролиниях должны быть установлены гидрозамки, исключающие самопроизвольное опускание груза или стрелы при разрыве рукава .

При работе с тяжелыми грузами обязательно использование гидравлических аутригеров. Для навесных тракторных кранов наличие креномера (пузырькового уровня) позволяет точно выставить кран по горизонтали, что критически важно для устойчивости.

Обслуживание и эксплуатация
Основные операции по обслуживанию крановой стрелы включают регулярную смазку подвижных соединений через пресс-масленки; проверку состояния гидравлических рукавов и соединений; осмотр металлоконструкций на предмет трещин и деформаций; контроль затяжки крепежных элементов; проверку состояния грузового крюка и его фиксатора; периодическую проверку настройки предохранительного клапана.

Перед первым пуском необходимо ослабить настройку предохранительного клапана (давление менее 0.5 МПа). Пуск насоса или включение гидравлики производится при минимальной нагрузке.

Поисковый запрос: установка крановой стрелы на погрузчик

Заключение
Крановая стрела - это высокоэффективное навесное оборудование, которое превращает вашу спецтехнику в полноценный подъемный кран. Правильный выбор крановой стрелы под конкретные задачи и тип базовой машины напрямую влияет на производительность, безопасность и рентабельность работ.

Краткие рекомендации по выбору:

Для погрузочно-разгрузочных работ на складе и в цеху - выбирайте телескопическую стрелу с креплением на вилочную каретку. Оптимальная грузоподъемность 800-900 кг .

Для погрузки высоких грузовиков и работы с тяжелыми контейнерами - выбирайте стрелу с лебедкой .

Для сельскохозяйственных работ с мешками «Биг-Бэг», удобрениями и ремонтными работами - выбирайте навесной кран на трехточечную навеску трактора с гидравлическими аутригерами и рабочим давлением 160-200 бар .

Для строительных и монтажных работ на высоте - выбирайте стрелу с максимальной высотой подъема и возможностью установки монтажной корзины.

При заказе обязательно уточняйте марку и модель техники, тип навески (вилочная каретка или трехточечная), параметры гидравлической системы (рабочее давление, расход масла) и максимальный вес поднимаемого груза. Это позволит подобрать оптимальную модель и обеспечить долгую и безопасную эксплуатацию.
