Корзина монтажная (люлька) на спецтехнику

Свежая информация

Монтажная корзина (люлька) - это специализированное навесное оборудование для подъема людей на высоту при выполнении строительных, ремонтных и монтажных работ. Она устанавливается на стрелу крана-манипулятора, автокрана или погрузчика и позволяет безопасно поднимать рабочих с инструментами на необходимую высоту .

Поисковый запрос: корзина монтажная для КМУ

Назначение и области применения
Монтажная люлька предназначена для безопасного подъема людей на высоту и организации рабочих мест в труднодоступных зонах. В отличие от автовышки, монтажная корзина занимает минимум места, быстро устанавливается и позволяет выполнять широкий спектр задач на высоте .

Основные области применения:

Установка и ремонт инженерных коммуникаций

Обслуживание фасадов зданий и рекламных конструкций

Монтаж и ремонт осветительных систем

Строительные и ремонтные работы на высоте

Обслуживание линий электропередач (с использованием диэлектрических переходников)

Вырубка деревьев и благоустройство территорий

Монтаж кондиционеров и вентиляционного оборудования

Поисковый запрос: для чего нужна монтажная корзина

Устройство и конструктивные особенности
Монтажные корзины для кранов-манипуляторов и автокранов изготавливаются в основном из прочной стали или облегченного алюминия .

Материалы изготовления
Стальные модели: отличаются высокой надежностью и долговечностью, но имеют больший вес. Подходят для интенсивной эксплуатации в тяжелых условиях .

Алюминиевые корзины: легче, удобнее в монтаже и транспортировке, при этом сохраняют достаточный запас прочности. Оптимальны для техники с ограниченной грузоподъемностью .

Конструктивные элементы
Основные элементы монтажной корзины включают:

Рабочая платформа (дно): может быть сплошным металлическим (из рифленого листа для предотвращения скольжения) или решетчатым для снижения массы .

Ограждение (перила): высота перил обычно составляет 1100 мм, что обеспечивает безопасное размещение человека в рабочей зоне. По нижнему периметру предусмотрена непрерывная обшивка высотой 150 мм для дополнительной безопасности .

Система подвески: связывает люльку с крюковой подвеской или адаптером на стреле. Для автокранов предусмотрена установка через специальный адаптер без снятия основного грузового крюка .

Крепежные элементы: обеспечивают надежную фиксацию корзины на стреле техники .

Страховочные элементы: на центральной оси корзины предусмотрены проушины для пристегивания страховочных ремней и троса для эвакуации .

Поисковый запрос: устройство монтажной корзины для КМУ

Типы монтажных корзин
По типу конструкции
Фиксированная люлька: не имеет подвижных элементов, жестко закрепляется на крюковой подвеске или другой точке крепления. Простота конструкции обеспечивает надежность и долговечность, минимум элементов - меньше риск поломки. Подходит для подъема одного-двух работников с инструментом для стандартных работ на высоте .

Поворотная люлька: оснащена механизмом, который позволяет изменять угол наклона или поворачиваться вокруг вертикальной оси. Обеспечивает удобство работы без перемещения стрелы техники и позволяет точно позиционировать рабочих на высоте. Особенно актуальна при монтажных или отделочных работах, где важна точность размещения .

Гидравлический поворотный механизм может управляться с пульта, установленного в монтажной корзине, или дублироваться управлением из кабины .

Люлька с подводом электропитания: оборудована системой подачи электроэнергии (розетка 230 В в корзине), что позволяет использовать электроинструмент непосредственно на высоте . Удобно для электромонтажных, сварочных и других работ с электроинструментом, исключает необходимость тянуть удлинители от земли .

По типу базовой техники
Для кранов-манипуляторов (КМУ): наиболее распространенный тип. Корзина крепится к последней или предпоследней секции стрелы через адаптер. Требует наличия гидроразводки на стреле для работы поворотных механизмов .

Для автокранов: устанавливается на стрелу через специальный адаптер. Управление рабочими операциями производится с пульта, установленного в монтажной корзине, также предусмотрено дублирующее управление в кабине крановщика .

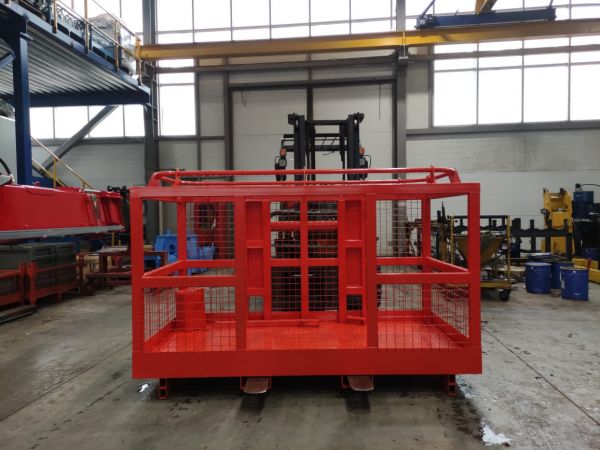

Для погрузчиков: люлька с вилочными карманами устанавливается на вилы погрузчика. Используется на складах, в цехах и на строительных площадках .

Поисковый запрос: виды монтажных корзин для кранов

Технические характеристики
Типовые параметры монтажных корзин
Габаритные размеры:

Длина: от 1400 до 1800 мм

Ширина: от 700 до 1100 мм

Высота: 1100-1250 мм (перила)

Вес:

Алюминиевые модели: от 110 кг

Стальные модели: 130-150 кг

Грузоподъемность: обычно 200 кг (достаточно для двух человек со снаряжением и инструментами)

Высота перил: 1100 мм (стандарт безопасности)

Непрерывная обшивка по низу: 150 мм

Поисковый запрос: характеристики монтажной корзины для КМУ

Совместимость с техникой
Монтажные корзины совместимы с широким спектром спецтехники при наличии соответствующих адаптеров.

Крепление на краны-манипуляторы
Корзина крепится к стреле КМУ через переходную плиту. Как правило, корзины комплектуются переходниками, позволяющими устанавливать их на различные типы кранов-манипуляторов .

Совместимость с телескопическими КМУ (Z-образная стрела):

Palfinger, Fassi, Hiab, PM, Effer, Hyva, AmcoVeba, российские производители

Совместимость с кранами на тросовой подвеске:

Kanglim, Soosan, DongYang, SamYang, JunJin, Unic, Tadano, Inman и другие

Важно: При подборе корзины необходимо учитывать совместимость с конкретной моделью КМУ. Рекомендуется обращаться к рекомендациям производителя, чтобы избежать перегрузки гидравлической системы и нарушений в работе техники .

Крепление на автокраны
Установка монтажной корзины на автокран производится через специальный адаптер. При этом не требуется снимать основной грузовой крюк. В транспортном положении монтажная корзина удобно размещается на раме автокрана .

Крепление на погрузчики
Для установки на вилочные погрузчики корзина оснащается вилочными карманами, позволяющими надежно зафиксировать ее на вилах .

Поисковый запрос: на какую технику устанавливается монтажная корзина

Система горизонтирования и управления
Современные монтажные корзины оснащаются системами, обеспечивающими комфорт и безопасность работы.

Автоматическое горизонтирование
Автоматическая система горизонтирования с фиксирующим гидрозамком обеспечивает оптимальное и стабильное горизонтальное положение монтажной корзины при проведении работ, независимо от угла наклона стрелы .

Для бюджетных моделей возможно механическое горизонтирование (фиксация вращения и горизонтального раскачивания механическим способом) .

Управление
Рабочими операциями можно управлять двумя способами:

С пульта, установленного в монтажной корзине (основное управление)

Дублирующее управление из кабины крановщика

Современные системы управления обеспечивают плавное пропорциональное управление с ускорением и замедлением, а также управление запуском и остановкой двигателя с земли и из корзины .

Поисковый запрос: управление монтажной корзиной для КМУ

Безопасность при работе с монтажной корзиной
Безопасность является главным приоритетом при работе на высоте. При использовании монтажной корзины необходимо соблюдать следующие требования.

Требования к оборудованию
Страховочные элементы: проушины для пристегивания страховочных ремней должны выдерживать нагрузку не менее 1300 Н. Трос для эвакуации поставляется в комплекте .

Ограждение: высота перил 1100 мм, непрерывная обшивка по низу 150 мм, оптимальный диаметр поручней для удобного обхвата рукой .

Диэлектрическая защита: комплектация диэлектрическим переходником, обеспечивающим электроизоляцию 0,5 МОм, позволяет безопасно обслуживать электрические сети с напряжением до 1000 В .

Требования к персоналу
К работе с монтажной корзиной допускаются только обученные сотрудники. Необходимо проверять исправность креплений, ограждений и подвесной системы перед каждым использованием .

Оператор КМУ или крановщик должен поддерживать постоянный визуальный контакт с находящимися в люльке . Категорически запрещается превышать допустимую грузоподъемность и число людей в люльке .

Поисковый запрос: техника безопасности при работе с монтажной корзиной

Как выбрать монтажную корзину: критерии выбора
При выборе монтажной корзины для спецтехники следует учитывать несколько ключевых факторов.

Совместимость с техникой
Убедитесь, что корзина совместима с вашей моделью КМУ, автокрана или погрузчика. При заказе указывайте марку и модель техники. При установке на КМУ, не имеющий адаптера, может потребоваться доработка стрелы (приварка плиты крепления и усиление косынками) .

Тип конструкции
Фиксированная корзина: подходит для стандартных работ, не требующих точного позиционирования. Проще, надежнее, дешевле.

Поворотная корзина: необходима для монтажных и отделочных работ, требующих точного позиционирования на высоте .

С подводом электропитания: обязательна, если планируется использование электроинструмента на высоте .

Размеры и грузоподъемность
Учитывайте, сколько человек будет работать в корзине и какой вес инструментов планируется поднимать. Стандартная грузоподъемность 200 кг рассчитана на двух человек с оборудованием .

Для работ в ограниченном пространстве лучше приобрести компактную модель, а для длительных работ на открытом пространстве - более просторную люльку .

Материал изготовления
Стальные люльки: повышенная прочность и долговечность, но больший вес.

Алюминиевые корзины: легче, удобнее в транспортировке и монтаже .

Наличие сертификации
Обязательно наличие сертификатов соответствия и паспорта изделия. Сертификация гарантирует, что люлька прошла необходимые испытания и может использоваться без риска .

Поисковый запрос: как выбрать монтажную корзину для КМУ

Установка и эксплуатация
Установка на КМУ
Монтаж корзины на крановую установку обычно включает следующие этапы:

Адаптация стрелы (при необходимости): на последнюю секцию стрелы приваривается плита крепления и усиливается косынками .

Установка быстросъема: к плите крепления болтами высокой прочности крепится быстросъемное устройство .

Подключение гидравлики: для поворотных корзин подключаются гидравлические линии. Для работы поворотной люльки на стреле КМУ должна быть проведена гидроразводка .

Обслуживание
Для обеспечения долговременной и безопасной работы монтажной корзины необходимо:

Регулярно проверять состояние креплений, сварных швов и подвесной системы

Осматривать гидравлические шланги и соединения (для поворотных моделей)

Проверять надежность фиксации корзины на адаптере

Своевременно заменять изношенные элементы

Хранить корзину в сухом месте, на ровной поверхности

Поисковый запрос: установка монтажной корзины на КМУ

Заключение
Монтажная корзина (люлька) - это эффективное и относительно недорогое навесное оборудование, которое существенно расширяет функционал крана-манипулятора, автокрана или погрузчика. Она позволяет безопасно выполнять широкий спектр высотных работ - от монтажа рекламных конструкций до обслуживания линий электропередач и фасадов зданий.

Краткие рекомендации по выбору:

Для стандартных высотных работ без сложного позиционирования - выбирайте фиксированную стальную корзину

Для монтажных и отделочных работ - выбирайте поворотную люльку с гидравлическим горизонтированием

Для электромонтажных работ на высоте - выбирайте люльку с подводом электропитания (230 В)

Для работы с малогабаритной техникой - выбирайте облегченную алюминиевую корзину

При заказе обязательно уточняйте марку и модель базовой техники, требуемую грузоподъемность, необходимость поворотного механизма и наличие гидроразводки. Наличие сертификатов соответствия и паспорта изделия гарантирует безопасную эксплуатацию.
