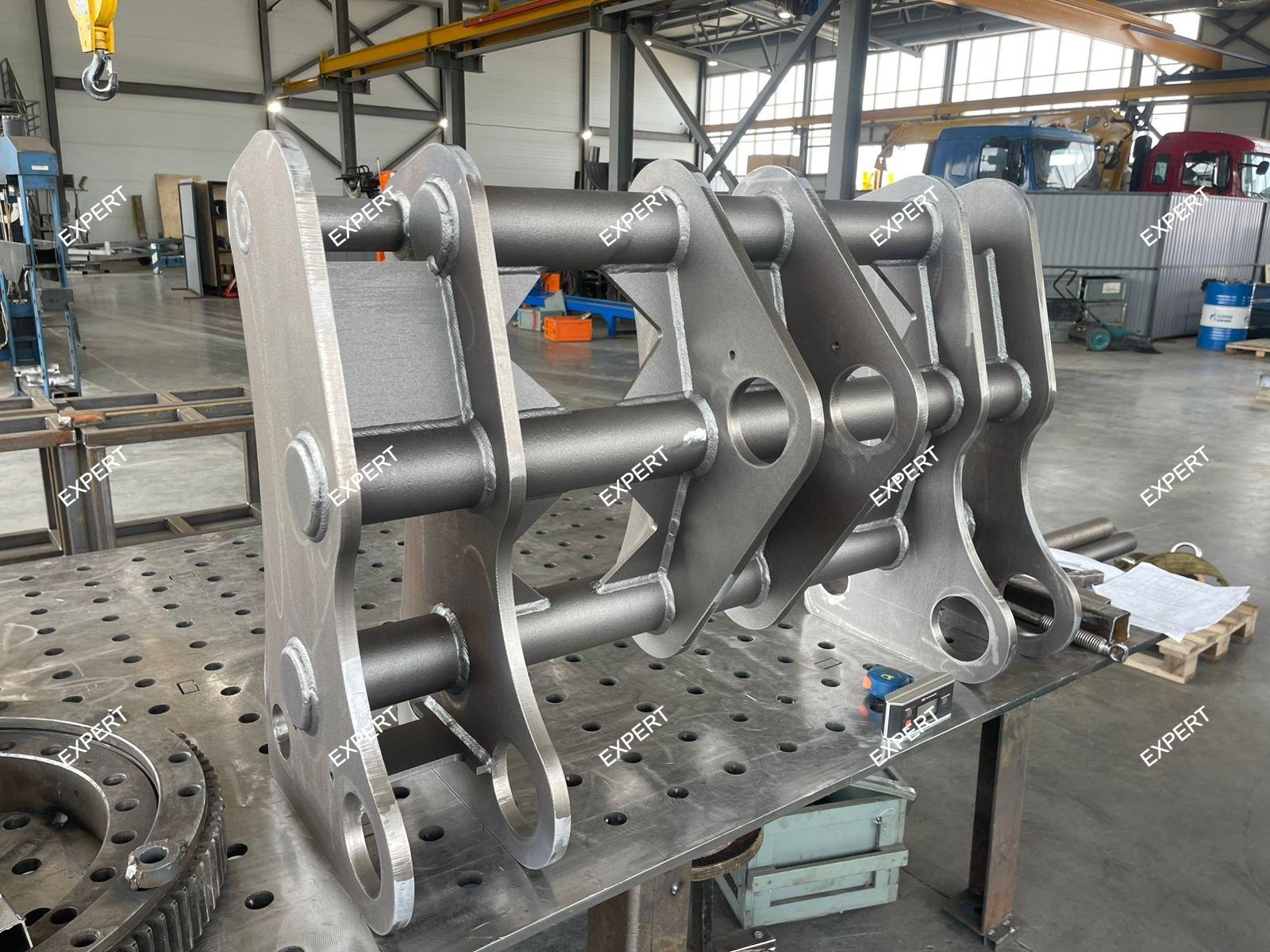

Быстросъем (квик каплер) на мини экскаватор механический поджимной/ пружина

Свежая информация

Состояние: новое
Торг: 1
Быстросъем: XCMG
Быстросъем: BOBCAT
Быстросъем: CASE
Быстросъем: CATERPILLAR
Быстросъем: CUKUROVA
Быстросъем: DEVELON
Быстросъем: DOOSAN / DEVELON
Быстросъем: FURUKAWA
Быстросъем: HIDROMEK
Быстросъем: HITACHI
Быстросъем: HYUNDAI
Быстросъем: HZM
Быстросъем: JCB
Быстросъем: JOHN DEERE
Быстросъем: KOBELCO
Быстросъем: KOMATSU
Быстросъем: LGCE (SDLG)
Быстросъем: LIEBHERR
Быстросъем: LIUGONG
Быстросъем: LONKING
Быстросъем: LOVOL
Быстросъем: MITSUBISHI
Быстросъем: MST
Быстросъем: NEW HOLLAND
Быстросъем: SANY
Быстросъем: SHANTUI
Быстросъем: SUNWARD
Быстросъем: TEREX
Быстросъем: UMG
Быстросъем: VOLVO

Механический пружинный быстросъем (квик-каплер) для мини-экскаватора

Общее описание

Механический пружинный быстросъем (квик-каплер) для мини-экскаватора – это устройство ручной фиксации, устанавливаемое на рукоять экскаватора вместо штатного шарнира ковша. Устройство предназначено для быстрой и безопасной смены навесного оборудования – ковшей, грейферов, гидромолотов, рыхлителей – без использования тяжелого ручного инструмента и с минимальными физическими усилиями.

Ключевое преимущество механического пружинного квик-каплера для мини-экскаватора – он не требует подключения к гидравлической системе машины, что упрощает установку, снижает стоимость и повышает надежность. Пружинный механизм автоматически защелкивается при наезде на палец – оператору нужно только открыть замок с помощью рычага.

Механизм захвата пружинного типа не теряет работоспособности даже в условиях сильной загрязненности, не боится песка и морозов, обеспечивает быструю замену оборудования. Конструкция спроектирована с возможностью подгибания стрелы и рукояти, а кинематика обеспечивает подворот оборудования в транспортное положение.

Поисковые запросы по теме: быстросъем на мини-экскаватор, квик-каплер пружинный, механический быстросъем пружинный, быстросъем для мини-экскаватора 1-3 тонны, квик-каплер 25 мм, быстросъем Rippa Kubota Yanmar, быстросъем для мини-экскаватора цена, механический быстросъем с пружиной.

Конструкция и принцип работы пружинного механизма

Как работает пружинный быстросъем

Пружинный квик-каплер – это механическое устройство с ручной фиксацией навесного оборудования. Фиксация происходит автоматически за счет пружины при наезде на палец, что обеспечивает высокую скорость замены оборудования.

Принцип работы:

1. Оператор подводит стрелу к навесному оборудованию, установленному на подставке

2. Производит зацепление верхней части быстросъемной рамки за ответную планку навески

3. Заваливание стрелы вперед обеспечивает попадание нижних проушин в пазы рамки

4. Пружинный механизм автоматически защелкивается, фиксируя навеску

5. Для отсоединения достаточно перевести рычаг в открытое положение

Конструктивные особенности

Элемент	Описание
Корпус	Изготавливается из высокопрочной стали 09Г2С
Механизм фиксации	Пружинный, автоматическое защелкивание при наезде на палец
Стопор блокировки	Предохранительный механизм, исключающий самопроизвольное открытие
Принцип работы	Фиксация автоматическая, расфиксация – рычагом

Ключевая особенность – механизм захвата имеет пружинный тип, который не теряет работоспособности даже в условиях сильной загрязненности и обеспечивает быструю замену оборудования. Устройство не требует подключения к гидравлике, что особенно важно в зимний период – пружинный механизм не замерзает на морозе.

Типы механических быстросъемов для мини-экскаваторов

Для мини-экскаваторов доступны два основных механизма фиксации.

Пружинный механизм (Spring-type)

Фиксация происходит автоматически за счет пружины при наезде на палец.

Преимущества пружинного типа:

• Высокая скорость замены оборудования – одно движение рычага

• Компактность и минимальный вес

• Не теряет работоспособности даже при сильном загрязнении

• Не требует смазки

• Страховочный фиксатор с защитным кольцом предотвращает произвольное отсоединение

• Не замерзает на морозе

Недостатки пружинного типа:

• Требует высокой точности изготовления сопрягаемых деталей

• Не применяется на полноповоротных экскаваторах из-за больших габаритов

Винтовой механизм (Screw-type)

Фиксация осуществляется вращением винта с помощью специального инструмента.

Преимущества винтового типа:

• Низкая стоимость

• Простая конструкция

• Подходит для редкой смены навески

Недостатки винтового типа:

• Меньшая скорость замены (около 5-10 минут)

• Требует вращения винта специальным ключом

• Требует регулярной очистки и смазки резьбы

• Риск ослабления фиксации из-за износа витков резьбы

Для мини-экскаваторов наиболее распространен пружинный тип, так как он обеспечивает более высокую скорость смены навески и не теряет работоспособности в условиях загрязнения.

Сравнение механического и гидравлического быстросъема для мини-экскаватора

Параметр	Механический (пружинный)	Гидравлический
Цена	Низкая (от 19 900 ₽)	Высокая
Скорость смены навески	2-3 минуты	30-60 секунд
Требуется выход из кабины	Да	Нет
Требования к гидравлике	Не требует	Требует вспомогательную линию
Надежность	Высокая	Средняя/Высокая
Работоспособность в грязи	Высокая	Средняя
Обслуживание	Минимальное (не требует смазки)	Требует проверки гидравлики
Вес (для класса 2-4 т)	45-98 кг	~45 кг

Выбирайте механический пружинный быстросъем, если:

• вы меняете навеску 1-3 раза в день

• у вас ограниченный бюджет

• на вашем мини-экскаваторе нет вспомогательной гидравлической линии

• вы работаете в условиях сильной загрязненности или при минусовых температурах

Выбирайте гидравлический быстросъем, если:

• вы меняете навеску 5-10 раз в день и более

• вам важна максимальная скорость без выхода из кабины

• на вашем экскаваторе есть вспомогательная гидравлическая линия

Технические характеристики по классам мини-экскаваторов

Для мини-экскаваторов 1-3 тонны (палец ~25 мм)

Параметр	Значение
Диаметр пальцев	25 мм
Тип механизма	Пружинный (полуавтомат)
Комплектация	2 усиленных пальца в комплекте
Совместимость	Rippa (R319, 316, 315, 322, 327, R10, R15), Shandong, Xivi, Nightop, Kubota, Yanmar, Komatsu, Hitachi и аналоги
Цена (ориентировочно)	от 19 900 ₽

Важно: подбор по моделям не делается – гораздо точнее подходить по размерам. Перед заказом необходимо произвести контрольные замеры рукояти.

Для мини-экскаваторов 2-4 тонны (PIN-Type)

Параметр	Значение
Тип БСУ	Механический с пружинным механизмом (или винтовой)
Допустимый объем ковша	до 0,13 м³
Тип крепления	PIN-Type (под штатные пальцы ковша)
Масса БСУ	~45 кг
Совместимость	BobCat, Caterpillar, Case, New Holland, Hyundai, Hitachi, Hanix, JCB, Komatsu, Kubota, Takeuchi, Terex, Yuchai

Для мини-экскаваторов 4-7 тонн (QC-30M)

Параметр	Значение
Модель	Impulse QC-30M
Масса базовой машины	4-7 т
Диаметр ковшевых пальцев	40 мм
Ширина рукояти	135 мм
Межосевое расстояние	190 мм
Масса БСУ	45 кг
Тип техники	Мини-экскаватор
Элемент	Экскаваторный (задний)
Тип механизма	Механический пружинный

Для мини-экскаваторов 7-10 тонн (QC-50M)

Параметр	Impulse QC-50M (стандарт)	Impulse QC-50M (SDLG E690F)	Impulse QC-50M (LiuGong CLG908E)
Масса базовой машины	7-10 т	7-10 т	7-10 т
Диаметр пальцев	50 мм	50 мм	50 мм
Ширина рукояти	161 мм	200 мм	223 мм
Межосевое расстояние	234 мм	312 мм	312 мм
Масса БСУ	87 кг	98 кг	101 кг
Совместимость	Lonking CDM6060	SDLG E690F	LiuGong CLG908E
Тип механизма	Пружинный	Пружинный	Пружинный
Цена	69 900 ₽	69 900 ₽	69 900 ₽

Совместимость с техникой

Совместимые марки мини-экскаваторов

Быстросъемные устройства для мини-экскаваторов совместимы со следующими марками техники:

Марка	Совместимость
Rippa	R319, 316, 315, 322, 327, R10, R15
Kubota	Модели мини-экскаваторов
Yanmar	Модели мини-экскаваторов
Komatsu	Модели мини-экскаваторов
Hitachi	Модели мини-экскаваторов
BobCat	Модели мини-экскаваторов
Caterpillar	Модели мини-экскаваторов
Case	Модели мини-экскаваторов
New Holland	Модели мини-экскаваторов
JCB	Модели мини-экскаваторов
Takeuchi	Модели мини-экскаваторов
Terex	Модели мини-экскаваторов
Shandong, Xivi, Nightop	Аналоги

Важно: подбор по моделям не делается – гораздо точнее подходить по размерам. Перед заказом необходимо произвести контрольные замеры рукояти.

Совместимость со штатными ковшами

Для мини-экскаваторов (массой до 15 тонн) допускается установка быстросъемов типа PIN-Type (пальцевого типа) «от пальцев к пальцам». Присоединительные размеры квик-каплера со стороны ковша соответствуют штатным. Переделка ковша не потребуется.

Быстросъемные устройства PIN-Type совместимы с оригинальными ковшами (под пальцы ковша), и все компоненты соответствуют международным стандартам ISO 23727.

Изготовление по индивидуальным размерам

Большинство производителей изготавливают быстросъемы под индивидуальные размеры заказчика. Это позволяет гарантировать 100% совместимость с конкретной техникой.

При заказе необходимо предоставить три ключевых геометрических параметра рукояти:

1. Диаметр пальцев крепления (Pin Diameter)

2. Межцентровое расстояние (Center-to-Center Distance)

3. Ширина рукояти

Преимущества механического пружинного быстросъема

Экономия времени. При штатной сцепке смена ковша занимает не менее получаса и требует выбивания пальцев кувалдой. С механическим пружинным быстросъемом смена навески занимает 2-3 минуты.

Снижение физической нагрузки. Тяжелый ручной труд по выбиванию пальцев кувалдой полностью исключается.

Не требуется подключение к гидравлике. Механический квик-каплер не требует подключения к гидравлической системе экскаватора, что упрощает установку и снижает стоимость.

Надежность в сложных условиях. Пружинный механизм не теряет работоспособности даже при сильной загрязненности. Не замерзает на морозе.

Доступная цена. Механические быстросъемы значительно дешевле гидравлических аналогов. Цены начинаются от 19 900 ₽.

Мгновенная смена навески вручную – без молотков и монтировок.

Защита от произвольного отсоединения – страховочный фиксатор с защитным кольцом.

Универсальность применения. Один мини-экскаватор с быстросъемом может выполнять различные задачи: от рытья траншей до демонтажных работ.

Кинематика подворота обеспечивает складывание оборудования в транспортное положение.

Недостатки механического пружинного быстросъема

Недостаток	Описание
Требуется выход из кабины	Оператору нужно выходить для переключения
Физические усилия	Рычаг может заклинивать от грязи
Человеческий фактор	Риск неполной фиксации навески
Нет обратной связи	Из кабины не видно, надежно ли защелкнулся механизм
Требует точного замера	Для заказа нужно точно знать геометрические параметры рукояти

Комплектация

В стандартный комплект механического пружинного быстросъема обычно входит:

• Корпус быстросъемного устройства

• 2 усиленных пальца в комплекте (для класса 25 мм)

• Пружинный механизм фиксации

• Стопор блокировки (предохранительный фиксатор)

Важно: Уточняйте комплектацию при заказе, так как для разных моделей и производителей она может отличаться.

Область применения

Мини-экскаваторы с механическим пружинным быстросъемом эффективно используются в следующих сферах:

Строительство и земляные работы:

• Разработка траншей и котлованов с быстрой сменой ковшей разной ширины

• Планировка откосов и оснований

• Обратная засыпка траншей

Ландшафтный дизайн:

• Создание ландшафтных композиций

• Террасирование участков

• Посадка крупномеров

Коммунальное хозяйство:

• Ремонт подземных коммуникаций

• Земляные работы в стесненных условиях

• Благоустройство территорий

Сельское хозяйство:

• Копка траншей под дренажные системы

• Подготовка оснований под строительство

Рекомендации по выбору

При выборе механического пружинного быстросъема для мини-экскаватора учитывайте:

1. Класс экскаватора по массе – от этого зависит типоразмер быстросъема

2. Диаметр пальцев крепления – для мини-экскаваторов 1-3 тонны это обычно 25 мм, для 4-7 тонн – 40 мм, для 7-10 тонн – 50 мм

3. Тип механизма – для мини-экскаваторов предпочтителен пружинный тип, обеспечивающий быструю смену навески

4. Совместимость с техникой – производите подбор по размерам, а не по моделям

5. Точные замеры – перед заказом необходимо произвести контрольные замеры рукояти

Рекомендации по замерам:

Для правильного подбора быстросъемного устройства под конкретный мини-экскаватор необходимо знать три ключевых геометрических параметра рукояти:

1. Диаметр ковшевых пальцев (Pin Diameter) – размер посадочных отверстий в проушинах рукояти

2. Межцентровое расстояние (Center-to-Center Distance) – расстояние между осями верхнего и нижнего пальца

3. Ширина рукояти – внутреннее расстояние между проушинами

Важно: подбор по моделям не делается – гораздо точнее подходить по размерам.

Эксплуатация и обслуживание

Рекомендации по эксплуатации механического пружинного быстросъема:

• Перед началом работы визуально проверяйте надежность фиксации навески

• Следите за тем, чтобы страховочный фиксатор был закрыт

• Периодически проверяйте состояние пружинного механизма

• Очищайте механизм от грязи, но специальная смазка не требуется (пружинный тип не нуждается в смазке)

Для продления ресурса быстросъемного устройства:

• Не допускайте ударных нагрузок на механизм

• Храните сменное навесное оборудование на подставках, обеспечивающих удобный доступ для навешивания

• При длительном хранении очистите устройство и нанесите антикоррозийную смазку

Условия приобретения

• Механические пружинные быстросъемы доступны для заказа у производителей навесного оборудования

• Цены начинаются от 19 900 ₽ (на модели 1-3 тонны) до 69 900 ₽ (на модели 7-10 тонн)

• Возможно изготовление по индивидуальным размерам

• Доступна отправка по всей России

Заключение

Механический пружинный быстросъем для мини-экскаватора – это надежное, экономичное и простое в обслуживании решение для быстрой смены навесного оборудования. Пружинный механизм не теряет работоспособности даже в условиях сильной загрязненности и на морозе, не требует подключения к гидравлике и обеспечивает смену навески за 2-3 минуты.

Благодаря совместимости с большинством марок мини-экскаваторов (Rippa, Kubota, Yanmar, Komatsu, Hitachi, BobCat и другие), возможности изготовления по индивидуальным размерам и доступной цене, механический пружинный квик-каплер является оптимальным выбором для владельцев мини-экскаваторов любого класса.

Для точного подбора быстросъемного устройства необходимо произвести контрольные замеры рукояти и обратиться к проверенным производителям навесного оборудования.
