Быстросъем (квик-каплер) механический для экскаватора и погрузчика

Общее описание

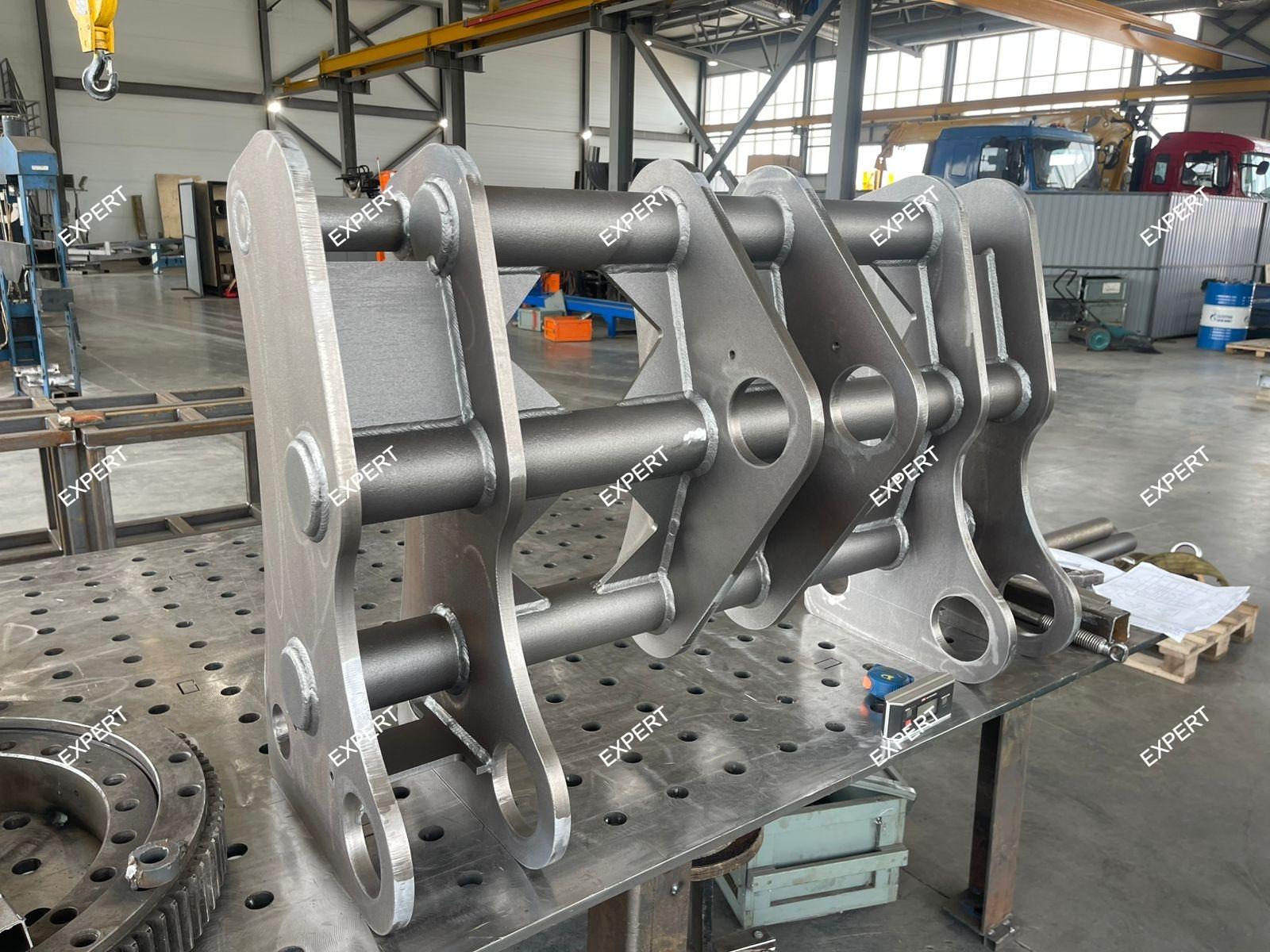

Механический быстросъем (квик-каплер) – это устройство быстрой смены навесного оборудования, которое устанавливается на рукоять экскаватора или стрелу погрузчика вместо штатного шарнира ковша. Устройство позволяет оператору выполнять смену ковшей, грейферов, гидромолотов, рыхлителей за 5-10 минут без использования тяжелого ручного инструмента и с минимальными физическими усилиями .

Ключевое преимущество механического быстросъема – он не требует подключения к гидравлической системе экскаватора, что упрощает установку и снижает стоимость. Механический квик-каплер оснащен стопором блокировки, защищающим от самопроизвольного открытия, а жесткая фиксация пальцев обеспечивает надежное удержание навесного оборудования при любых нагрузках .

По принципу действия быстросъемные механизмы бывают гидравлические и механические. Гидравлические квик-каплеры надежнее, безопаснее и имеют более высокую скорость смены оборудования. Механические дешевле и не требуют установки дополнительной гидравлической линии .

Поисковые запросы: быстросъем механический, квик-каплер механический, быстросъем для экскаватора, механический быстросъем цена, квик-каплер для JCB 3CX, быстросъемное устройство, quick coupler mechanical.

Типы механических быстросъемов

По конструкции механизма фиксации механические быстросъемы делятся на два основных типа.

Винтовые квик-каплеры

Принцип действия основан на применении подвижного винта с установленным на конце захватом и неподвидной вваренной в корпус гайки. Захват, за счет вращения винта с помощью специального инструмента, совершает поступательное движение и, в зависимости от направления вращения, происходит либо установка, либо отсоединение навесного оборудования .

Технические характеристики винтового быстросъема Impulse QC-30M :

Параметр	Значение
Масса базовой машины	3-7 тонн
Диаметр ковшевых пальцев	30-60 мм
Ширина рукояти	215-250 мм
Межосевое расстояние	180-450 мм
Масса БСУ	40 кг
Время замены	5-10 минут
Тип техники	Экскаватор-погрузчик, Мини-экскаватор

Преимущества винтовых квик-каплеров :

• Низкая стоимость – наиболее простая конструкция

• Не требуется высокая точность изготовления деталей

• Подходят для полноповоротных экскаваторов массой от 14 до 35 тонн как бюджетная альтернатива гидравлическим

• Относительная простота изготовления для мини-экскаваторов

Недостатки винтовых квик-каплеров :

• Большие габариты и вес (механизм невозможно уместить внутри корпуса)

• Большой разнос осей влияет на кинематику и снижает усилие врезания ковша

• Ослабление фиксации из-за износа витков резьбы в процессе эксплуатации

• Отсутствие защиты резьбы от влаги и загрязнения (требуется регулярная смазка, очистка, контроль состояния)

• Риск разрушения резьбового соединения и произвольного отсоединения навески

Пружинные квик-каплеры

Движение захвата осуществляется за счет упругого элемента — цилиндрической пружины. Такая конструкция более технологична и имеет надежный механизм .

Технические характеристики пружинного быстросъема Impulse QC-50M :

Параметр	Значение
Масса базовой машины	7-10 тонн
Диаметр ковшевых пальцев	44-45 мм
Ширина рукояти	255 мм
Межосевое расстояние	330 мм
Масса БСУ	110 кг
Тип техники	Экскаватор-погрузчик
Цена	69 900 ₽

Преимущества пружинных квик-каплеров :

• Лучшая компоновка – механизм размещен внутри корпуса

• Минимальные габариты и вес конструкции

• Высокая скорость замены – отсоединение в одно действие с помощью простого рычага

• Пружина не теряет работоспособность даже при сильном загрязнении

• Не требует смазки

• Страховочный фиксатор с защитным кольцом предотвращает произвольное отсоединение

Недостатки пружинных квик-каплеров :

• Повышенные требования к точности изготовления сопрягаемых деталей (необходимы станки с ЧПУ)

• Не применяются на полноповоротных экскаваторах (потребовалась бы слишком жесткая пружина)

• Устройства кустарного производства имеют люфты и повышенный износ

Совместимость с техникой

Быстросъемные механические устройства совместимы с экскаваторами и экскаваторами-погрузчиками различных марок и весовых категорий.

Технические характеристики по классам

Модель БСУ	Масса машины	Диаметр пальцев	Ширина рукояти	Межосевое расстояние	Масса БСУ
Impulse QC-30M	3-7 т	30-60 мм	215-250 мм	180-450 мм	40 кг
Impulse QC-100M	12-18 т	по требованию	по требованию	по требованию	290 кг
Impulse QC-200M	19-26 т	80 мм	307 мм	476 мм	340 кг
Impulse QC-300M	19-26 т	70-90 мм	340-380 мм	по требованию	500 кг

Совместимость по маркам

JCB 3CX/4CX :

• Артикул: 980/88833

• Диаметр пальцев: 45 мм

• Ширина рукояти: 175 мм

• Межосевое расстояние: 340 мм

• Цена: 69 900 ₽

Hidromek 102B :

• Диаметр пальцев: 44 мм

• Ширина рукояти: 255 мм

• Межосевое расстояние: 330 мм

• Масса БСУ: 110 кг

• Цена: 69 900 ₽

Hitachi ZX240 :

• Диаметр пальцев: 70-90 мм

• Ширина рукояти: 340-380 мм

• Масса БСУ: 500 кг

• Цена: 254 650 ₽

Caterpillar 428,432,434,444 :

• Артикул: QWP-46

• Тип: механический

• Комплектуется 2 пальцами для установки на ковшевую трапецию

• Гарантия: 6 месяцев

Совместимость со штатными ковшами

Возможность использования штатного ковша после установки быстросъема зависит от размерности погрузчика :

Для экскаваторов-погрузчиков и фронтальных погрузчиков массой до 15 тонн: допускается установка быстросъемов типа «от пальцев к пальцам». Присоединительные размеры квик-каплера со стороны ковша соответствуют штатным. Переделка ковша не потребуется.

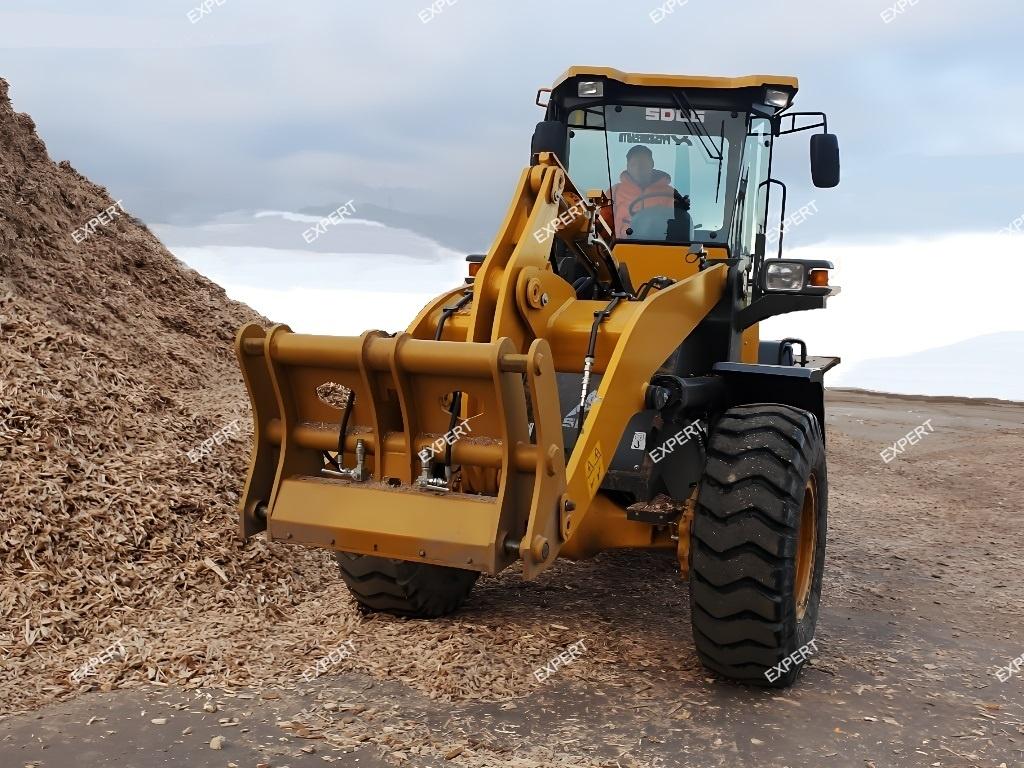

Для машин массой более 15 тонн: кронштейн ковша необходимо переделывать под крючковой тип крепления. На такие фронтальные погрузчики устанавливаются квик-каплеры только крючкового типа, так как за счет компактной конструкции они позволяют сохранить грузоподъемность и кинематику базового носителя. Быстросъемы типа «от пальцев к пальцам» имели бы слишком большие габаритные размеры, из-за чего пришлось бы использовать ковш значительно меньшего объема, а изменившаяся кинематика привела бы к уменьшению высоты верхней выгрузки.

Совместимое навесное оборудование

После установки быстросъема к экскаватору-погрузчику может подключаться широкий спектр навесного оборудования :

• Ковши различной вместимости

• Рыхлители

• Гидромолоты

• Грейферы и захваты

• Прочее навесное оборудование с соответствующей ответной планкой

Преимущества использования механического быстросъема

Преимущество	Описание
Экономия времени	Смена ковша занимает 5-10 минут вместо получаса ручной работы
Доступная цена	Значительно дешевле гидравлических аналогов (от 69 900 ₽)
Не требуется гидролиния	Установка без подключения к гидросистеме экскаватора
Простота конструкции	Минимум деталей, высокая надежность
Универсальность	Подходит для различных марок техники

Недостатки механического быстросъема

Недостаток	Описание
Требуется выход из кабины	Оператору нужно выходить для переключения
Необходимость физических усилий	Винтовой механизм может заклинивать от грязи
Человеческий фактор	Риск неполной фиксации навески

Рекомендации по выбору

При выборе быстросъема для экскаватора учитывайте :

1. Массу базовой машины – для экскаваторов до 15 тонн подходят быстросъемы типа «от пальцев к пальцам», для более тяжелых – крючковой тип

2. Частоту смены навески – если навесное оборудование нужно менять несколько раз за смену, лучше установить гидравлический быстросъем. Если один раз в день – можно обойтись механическим

3. Тип механизма – пружинный (быстрее смена, компактнее, не требует смазки) или винтовой (бюджетный вариант, подходит для полноповоротных экскаваторов)

4. Геометрические параметры рукояти – перед заказом необходимо знать диаметр ковшевых пальцев, ширину рукояти и межосевое расстояние

5. Качество изготовления – пружинные квик-каплеры должны производиться на оборудовании с ЧПУ для исключения люфтов

Рекомендации по эксплуатации

• Регулярно очищайте механизм от грязи (для винтовых – смазывайте резьбу)

• Перед началом работы визуально проверяйте надежность фиксации навески и положение стопорного пальца

• Следите за состоянием запирающих пальцев – при износе своевременно заменяйте

• При работе в зимний период очищайте быстросъем от наледи для обеспечения надежной фиксации

• Храните сменное навесное оборудование на подставках, обеспечивающих удобный доступ для навешивания

• Квик-каплер увеличивает вес машины, что следует учитывать при работе

Заключение

Механический быстросъем для экскаватора – это надежное и экономичное решение для повышения производительности техники. При выборе между винтовым и пружинным типом учитывайте частоту смены навески и условия эксплуатации. Пружинные квик-каплеры обеспечивают более высокую скорость замены, компактность и не требуют смазки, но предъявляют повышенные требования к качеству изготовления. Винтовые – более бюджетный вариант, подходящий для полноповоротных экскаваторов и редкой смены навески .

Для машин массой до 15 тонн переделка штатных ковшей не требуется, что упрощает переход на использование быстросъемного устройства . Для точного подбора быстросъемного устройства необходимо произвести контрольные замеры рукояти экскаватора и обратиться к проверенным производителям навесного оборудования.
