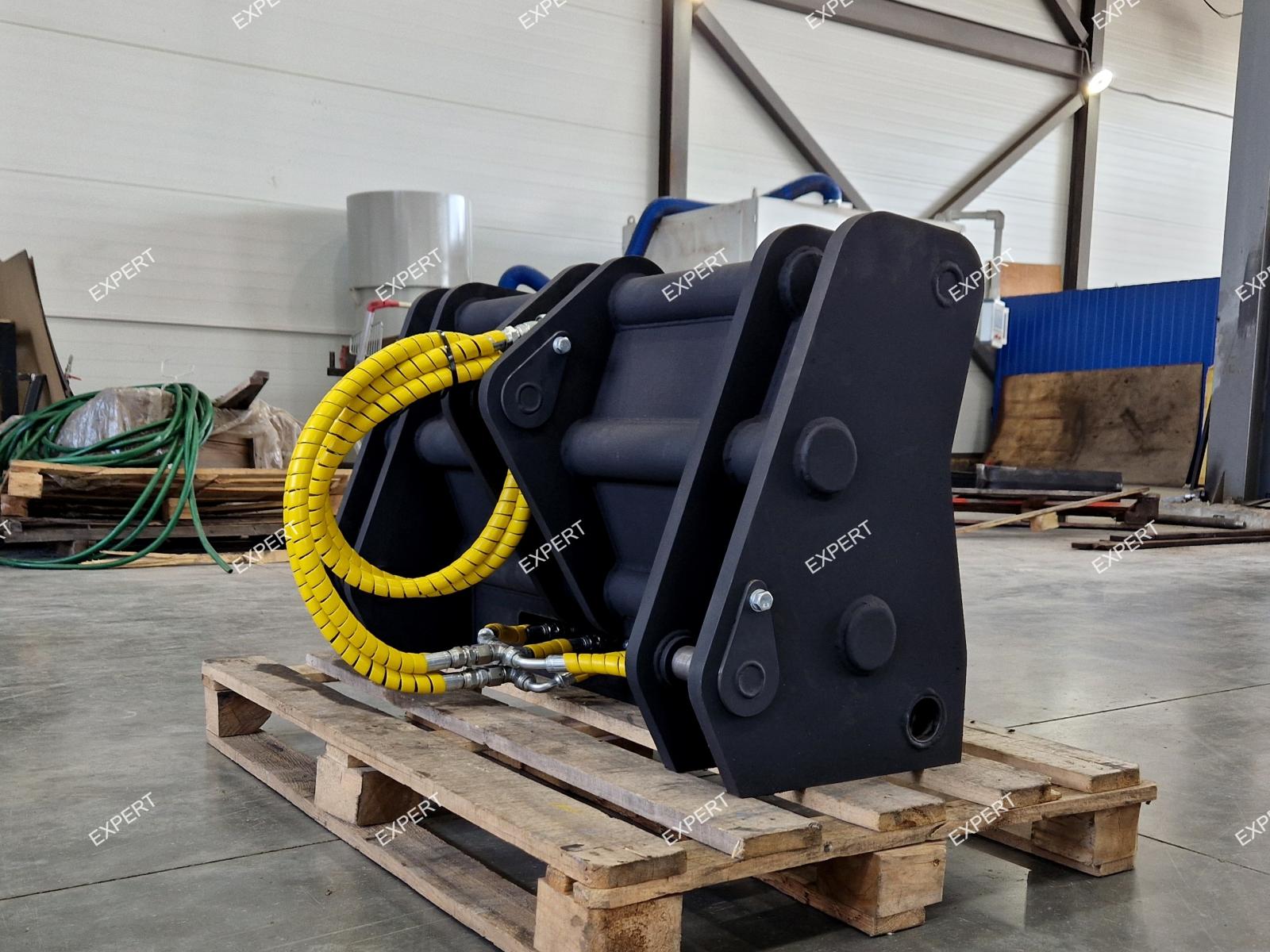

Быстросъем (Квик-каплер) для экскаватора Hyundai – Механические и гидравлические устройства

Описание

Быстросъемное устройство (квик-каплер) для экскаватора Hyundai – это специализированный адаптер, устанавливаемый на рукоять экскаватора вместо штатного шарнира ковша. Устройство позволяет оператору выполнять смену навесного оборудования (ковшей, грейферов, гидромолотов, рыхлителей) за считанные минуты без использования тяжелого ручного инструмента и с минимальными физическими усилиями.

Ключевое преимущество установки квик-каплера на технику Hyundai – это колоссальная экономия времени. При штатной сцепке смена ковша занимает не менее получаса, требует выбивания пальцев кувалдой и привлечения помощника. С быстросъемом этот процесс сокращается до 2-5 минут для механических версий и до 30-60 секунд для гидравлических.

Экскаваторы Hyundai представлены широкой линейкой гусеничных и колесных машин от 1,5 до 48 тонн. Компания предлагает широкий ассортимент навесного оборудования, включая ковши, бетоно- и гидромолоты, гидроножницы, грейферы и быстросъемы. Быстросъем HQC220 является вторым по популярности навесным оборудованием после гидромолота на рынке Индии, где компания занимает прочные позиции. Быстросъемы изготавливаются из высокопрочной стали для длительного срока службы в самых тяжелых условиях.

Поисковые запросы, закрываемые товаром

быстросъем Hyundai, квик-каплер Hyundai, быстросъем для экскаватора Hyundai, быстросъем Hyundai R305, быстросъем HQC220 Hyundai, механический быстросъем Hyundai, гидравлический быстросъем Hyundai, быстросъем Hyundai R140W-9S, быстросъемное устройство Hyundai R210LC-7, купить быстросъем Hyundai, hyundai quick coupler R220LC.

Конструкция и типы быстросъемных устройств

Для экскаваторов Hyundai доступны два основных типа быстросъемных устройств, различающихся по принципу действия и степени автоматизации.

Механический быстросъем (устройство с ручной фиксацией)

Механический квик-каплер для Hyundai – это устройство с ручной фиксацией навесного оборудования. Крепление и отсоединение выполняется вручную, оператор должен покидать кабину для выполнения операции.

По конструкции механизма фиксации механические быстросъемы делятся на два типа:

Винтовой механизм (Screw-type) – фиксация осуществляется вращением винта специальным ключом. Имеет простую конструкцию и среднюю скорость замены (около 5-10 минут). Подойдет тем, кому не требуется частая смена навесного оборудования.

Преимущества механического быстросъема:

• Наиболее доступная цена

• Простота конструкции, высокая надежность

• Не требует подключения к гидравлической системе

• Работоспособность в условиях загрязнения

• Не требует установки дополнительной гидравлической линии

Недостатки механического быстросъема:

• Оператору необходимо выходить из кабины для переключения

• Физические усилия – механизм может требовать приложения силы

• Человеческий фактор – возможен риск неполной фиксации

Гидравлический быстросъем (управление из кабины)

Гидравлический квик-каплер Hyundai – это устройство, в котором соединение происходит с помощью гидроцилиндра, управляемого оператором из кабины машины. Система оснащается автоматической блокировкой для абсолютной безопасности.

Официальный быстросъем Hyundai с технологией Twin Lock Power Latch спроектирован в Индии, производится из цельного высокопрочного литого металла, что обеспечивает исключительную прочность при меньшем весе.

Преимущества гидравлического быстросъема:

• Максимальная скорость смены навески (30-60 секунд без выхода из кабины)

• Системы автоматической блокировки исключают случайное расцепление

• Комфорт оператора – работа в чистой кабине, без физических усилий

• Идеален для частой смены навески (5-10 раз в день и более)

Недостатки гидравлического быстросъема:

• Высокая стоимость (в несколько раз выше механического аналога)

• Требует квалифицированного подключения к гидросистеме

• Требуется наличие вспомогательной гидравлической линии на стреле

Официальный гидравлический быстросъем Hyundai HQC220

Компания Hyundai выпускает фирменный гидравлический быстросъем HQC220 (также обозначаемый как HD CE HQC 220), который является вторым по популярности навесным оборудованием после гидромолота.

Технические характеристики HQC220:

• Предназначен для экскаваторов массой 20-24 тонны

• Диаметры пальцев: 70 мм и 80 мм

• Диапазон захвата: 376-472 мм (для 70 мм)

• Диапазон захвата: 391-477 мм (для 80 мм)

Ключевые особенности HQC220:

• Технология Twin Lock Power Latch (двойной блокировки) – двойная фиксация для максимальной безопасности при работе

• Прочная литая конструкция из цельного куска высокопрочной стали, что делает устройство на 20% легче обычных моделей

• Встроенная ABS-система (автоматическая блокировка) предотвращает случайное отсоединение навесного оборудования

• Возможность быстрого переключения между режимами backhoe (экскаватор) и shovel (погрузчик)

• Соответствие международным стандартам безопасности ISO

Быстросъем для колесных погрузчиков Hyundai (HL серия)

Компания Hyundai также выпускает гидравлические быстросъемы для колесных фронтальных погрузчиков HL900 серии (включая модель HL955), соответствующие стандарту ISO 23727. Эти устройства имеют открытую рамную конструкцию, обеспечивающую хорошую обзорность центральной линии, и предназначены для безопасной работы и оптимальной производительности.

Совместимость с экскаваторами Hyundai

Гидравлический быстросъем HQC220 (экскаваторы 20-24 тонны)

Модель	Масса	Тип БСУ
Hyundai R210	20-24 т	HQC220 / Гидравлический
Hyundai R220	20-24 т	HQC220 / Гидравлический
Hyundai R215	20-24 т	HQC220 / Гидравлический

Механический быстросъем Impulse QC-300M (экскаваторы 27-37 тонн)

Модель	Масса	Параметры
Hyundai R305	27-37 т	пальцы 70-90 мм, ширина рукояти 340-380 мм, масса БСУ 500 кг
Hyundai R320	27-37 т	совместим
Hyundai R330	27-37 т	совместим
Hyundai R360	27-37 т	совместим
Hyundai R380	27-37 т	совместим
Hyundai R430	27-37 т	совместим

Механические быстросъемы для меньших моделей

Серия/Модель	Тип БСУ	Параметры
Hyundai R140W-9S	R140-QCM2PR (механический)	в комплекте с 2 пальцами
Hyundai R170W-7 / R180W-9S	R160-QCM2PR (механический)	в комплекте с 2 пальцами + ключом
Hyundai R210LC-7 / R210LC-7A	Q.80 (механический)	пальцы 80 мм
Hyundai R200W-7 / R210W-7	Q.80 (механический)	совместим
Экскаваторы 12-18 тонн	Механический	пальцы 50-70 мм, ширина рукояти 220-310 мм

Мини-экскаваторы Hyundai

Быстросъемные устройства PIN-Type (пальцевого типа) также доступны для мини-экскаваторов Hyundai массой 2-4 тонны. Эти устройства могут быть как механического (винтовой с фиксатором), так и гидравлического типа (натяжной с гидрозамком). Совместимы с оригинальными ковшами (PIN-Type) и имеют массу около 45 кг.

Совместимость с фронтальными погрузчиками Hyundai

Для колесных фронтальных погрузчиков Hyundai HL900 серии (Z-bar модели) доступен гидравлический квик-каплер, соответствующий стандарту ISO 23727. Это устройство имеет открытую рамную конструкцию для лучшей обзорности и предназначено для безопасной эксплуатации и оптимальной производительности.

Параметры для подбора быстросъема

Для правильного подбора быстросъемного устройства под конкретную модель Hyundai необходимо знать три ключевых геометрических параметра рукояти:

1. Диаметр пальцев крепления (Pin Diameter) – наиболее важный параметр, определяющий совместимость

2. Межцентровое расстояние (Center-to-Center Distance) – расстояние между осями верхнего и нижнего пальца

3. Ширина рукояти – внутреннее расстояние между проушинами

Важное примечание: Даже в пределах одной модели Hyundai возможны различия в зависимости от года выпуска и конкретной модификации. Перед заказом быстросъема настоятельно рекомендуется произвести контрольные замеры рукояти для гарантии точной посадки.

Совместимое навесное оборудование

После установки быстросъема к экскаватору Hyundai может подключаться широкий спектр навесного оборудования. Компания Hyundai предлагает обширную линейку навесного оборудования, включая:

• Быстросъем – для быстрой смены навески без выхода из кабины

• Ковши различной вместимости и конфигурации (стандартные, усиленные, скальные)

• Гидромолоты для демонтажных работ и дробления породы

• Грейферы:

  • Ракушечный грейфер (Clamshell) для захвата сыпучих материалов

  • Апельсиновый грейфер (Orange Grapple) для сортировки металлолома и строительных отходов

• Бетоно- и гидроножницы для резки металлоконструкций и арматуры

• Супер-лонг фронты и буровые установки

Область применения

Установка быстросъема на экскаватор Hyundai значительно расширяет функциональность техники в следующих сферах.

Строительство и гражданское строительство:

• Разработка котлованов и траншей с быстрой сменой ковшей разной ширины

• Планировка откосов и оснований

• Погрузочно-разгрузочные работы

Горнодобывающая промышленность и карьеры:

• Работа с усиленными ковшами на тяжелых экскаваторах Hyundai HX380L в гранитных и мраморных карьерах

• Переключение между черновым и зачистным ковшом

• Погрузка горной массы

Демонтажные работы и переработка отходов:

• Быстрая замена ковша на гидромолот для разрушения бетонных конструкций

• Установка грейферов (апельсинового типа) для сортировки металлолома и строительного мусора

Коммунальное хозяйство и дорожное строительство:

• Земляные работы в стесненных условиях (колесные экскаваторы R140W)

• Ремонт подземных коммуникаций

• Благоустройство территорий

Преимущества использования быстросъема на Hyundai

Экономия времени. Обычная смена ковша путем выбивания пальцев кувалдой занимает значительное время. С механическим быстросъемом процесс смены навесного оборудования занимает 5-10 минут, с гидравлическим – 30-60 секунд.

Снижение физической нагрузки. Тяжелый ручной труд по выбиванию пальцев кувалдой и подгонке проушин полностью исключается.

Универсальность применения. Быстросъем позволяет использовать на одной машине Hyundai широкий спектр навесного оборудования – от стандартных ковшей до гидромолотов, сложных грейферов и гидроножниц.

Максимальная безопасность. Официальный гидравлический быстросъем Hyundai HQC220 имеет технологию двойной блокировки Twin Lock Power Latch и встроенную ABS-систему, предотвращающую случайное отсоединение навесного оборудования.

Повышение производительности. Быстросъем, наряду с гидромолотом и грейферами, выпускается компанией Hyundai для поддержки широкого спектра применения, особенно в условиях современных строительных проектов и добывающей промышленности.

Соответствие стандартам ISO. Быстросъемы Hyundai соответствуют стандарту ISO 23727, что гарантирует совместимость с широким спектром навесного оборудования от различных производителей.

Безопасная эксплуатация. Быстросъемы Hyundai HD CE разработаны, проверены и одобрены компанией-производителем, гарантируя наилучшую посадку, полную совместимость и защиту инвестиций.

Совместимость с оригинальными ковшами. Для экскаваторов Hyundai при установке быстросъема типа PIN-Type переделка ковша не требуется (при использовании оригинальных ковшей). Для тяжелых машин (более 15 тонн) могут потребоваться специальные переходные рамки.

Рекомендации по выбору

При выборе быстросъема для экскаватора Hyundai учитывайте:

1. Модель экскаватора – от этого зависят посадочные размеры и допустимый типоразмер быстросъема (HQC220 для 20-24 т, QC-300M для 27-37 т, специализированные модели для колесных экскаваторов)

2. Тип управления – если смена навески требуется часто (5-10 раз в день и более), лучше установить гидравлический быстросъем. Если смена оборудования происходит 1-2 раза в день или реже, можно обойтись механическим.

3. Тип механизма – винтовой для бюджетных решений, пружинный для более быстрой замены

4. Планируемое навесное оборудование – убедитесь, что квик-каплер совместим с типами ковшей и другого оборудования, которое вы планируете использовать

5. Год выпуска экскаватора – для разных поколений экскаваторов Hyundai (R серия, HX серия) параметры крепления могут различаться

6. Геометрические параметры – обязательно произведите контрольные замеры рукояти перед заказом

Заключение

Быстросъем для экскаватора Hyundai – это надежное и эффективное решение для повышения производительности техники. Благодаря совместимости с широким спектром навесного оборудования, включая ковши различных типов, грейферы, гидромолоты и гидроножницы, это устройство позволяет максимально использовать потенциал экскаваторов Hyundai – от колесных R140W-9S для городских работ до тяжелых HX380L для гранитных карьеров.

Компания Hyundai предлагает как официальные гидравлические квик-каплеры (HQC220) с передовой технологией Twin Lock Power Latch и ABS-системой безопасности, так и сертифицированные механические решения для различных моделей. При выборе качественного квик-каплера для HYUNDAI рекомендуется обращать внимание на соответствие стандартам ISO и наличие систем автоматической блокировки.
