Быстросъем (Квик-каплер) для экскаватора JCB – Механические и гидравлические устройства

Описание

Быстросъемное устройство (квик-каплер, quick hitch) для экскаватора JCB – это специализированный адаптер, устанавливаемый на рукоять экскаватора вместо штатного шарнира ковша. Устройство позволяет оператору выполнять смену навесного оборудования (ковшей, грейферов, гидромолотов, рыхлителей, буров) за считанные секунды без использования тяжелого ручного инструмента и с минимальными физическими усилиями .

Использование быстросъемного механизма позволяет быстро переключаться между задачами, сокращать простои, повышать универсатильность машины и снижать физическую нагрузку на оператора. JCB предлагает передовые системы быстросъемов, которые делятся на два основных типа: механические (ручные) и гидравлические (с управлением из кабины) . Ключевое преимущество установки квик-каплера на технику JCB – это колоссальная экономия времени. При штатной сцепке смена ковша занимает не менее получаса, требует выбивания пальцев кувалдой и привлечения помощника. С быстросъемом этот процесс сокращается до 2-5 минут для механических версий и до 30-60 секунд для гидравлических .

Поисковые запросы, закрываемые товаром

быстросъем JCB, квик-каплер JCB, быстросъем для экскаватора JCB, быстросъем JCB 3CX, быстросъем JCB 4CX, быстросъем JCB JS160, быстросъем JCB JS220, механический быстросъем JCB, гидравлический быстросъем JCB, quick hitch JCB, JCB quick coupler, купить быстросъем JCB, быстросъем для мини-экскаватора JCB.

Конструкция и типы быстросъемных устройств

Для экскаваторов JCB доступны два основных типа быстросъемных устройств, различающихся по принципу действия и степени автоматизации .

Механический быстросъем (ручная фиксация)

Механический квик-каплер для JCB – это устройство с ручной фиксацией навесного оборудования. Фиксация рабочего инструмента происходит с помощью подвижной верхней защелки и нижних крюков, которые захватывают пальцы навески. Приведение в действие осуществляется вручную, с помощью рычага или специального ключа. Это пассивное устройство, не требующее подключения к гидросистеме машины .

Преимущества механического быстросъема :

• Наиболее доступная цена – существенно дешевле гидравлического аналога

• Простота конструкции, высокая надежность – минимум деталей, нечему ломаться

• Не требует подключения к гидравлической системе, не зависит от чистоты масла

• Работоспособность в условиях загрязнения

• Не требует доработок, устанавливается «как есть»

Недостатки механического быстросъема :

• Оператору необходимо выходить из кабины для переключения

• Рычаг может заклинивать от грязи, требуя физических усилий

• Человеческий фактор – риск неполной фиксации

• Нет обратной связи из кабины о надежности защелкивания

Гидравлический быстросъем (управление из кабины)

Гидравлический квик-каплер JCB – это устройство, в котором все действия по захвату и освобождению навески управляются непосредственно из кабины с помощью гидроцилиндров. Оператор нажимает на джойстик – и механизм автоматически защелкивается или открывается. Часто оснащается системой автоматической блокировки для абсолютной безопасности .

Преимущества гидравлического быстросъема :

• Максимальная скорость смены навески (10-15 секунд без выхода из кабины)

• Системы автоматической блокировки JCB исключают случайное расцепление

• Комфорт оператора – работа в чистой кабине, без грязи и усилий

• Идеален для частой смены навески (5-10 раз в день и более)

Недостатки гидравлического быстросъема :

• Высокая стоимость – цена в несколько раз выше механического аналога

• Требует квалифицированного подключения к гидросистеме машины

• Требуется наличие вспомогательной гидравлической линии на стреле

• При утечке через каплер можно «заморозить» инструмент на стреле

Система S-Type Quickhitch (Симметричная система)

JCB предлагает также симметричную систему S-Type Quickhitch, которая была разработана в Скандинавии и является первым универсальным стандартом квик-каплеров, совместимым со всеми брендами оборудования .

Ключевые особенности S-Type Quickhitch :

• Запатентованный механизм блокировки JCB с двойной фиксацией для повышенной безопасности

• Низкая строительная высота для улучшенного усилия отрыва

• Малая масса и широкая конструкция корпуса для улучшенной устойчивости и топливной эффективности

• Соответствие открытому стандарту Quickhitch для универсальной взаимозаменяемости навески

• Полная совместимость с существующим протоколом JCB Quickhitch в кабине

• Комплектуется болтовыми пальцами в стандартной поставке

Оригинальный гидравлический быстросъем JCB

Компания JCB разработала гидравлический быстросъем, который выпускается с 2019 по 2026 год и предназначен для быстрой и безопасной смены навесного оборудования на экскаваторах JCB . Устройство имеет следующие технические характеристики:

Параметр	Значение
Тип	Гидравлический
Совместимость	Экскаваторы JCB
Операция	Из кабины (гидравлическая)
Диаметр пальцев	35-45 мм (1.37-1.77 дюйма)
Масса	40-308 кг (88.6-679 lbs)

Совместимость с экскаваторами JCB

Полноповоротные экскаваторы JCB

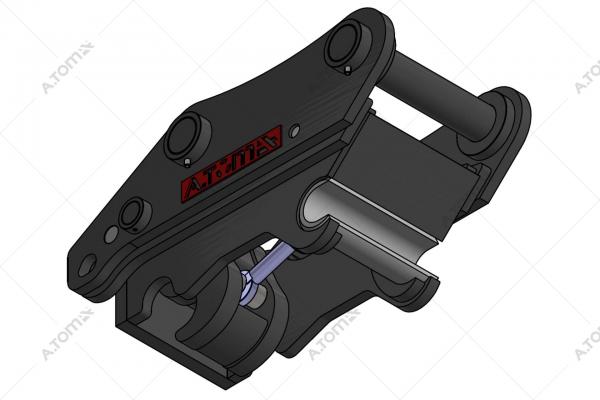

JCB JS160 (19-26 тонн) – механический быстросъем Impulse QC-200M :

Параметр	Значение
Тип устройства	Механический (винтовой)
Масса базовой машины	19-26 т
Диаметр ковшевых пальцев	80 мм
Ширина рукояти	301 мм
Межосевое расстояние	435 мм
Масса БСУ	340 кг
Время смены навески	5-10 минут

JCB JS130 / JS160 / JS200 / JS220 / JS240 / JS260 / JS330 – гидравлический быстросъем :

Гидравлический квик-каплер Teran TQC315 совместим со многими моделями экскаваторов JCB (а также CAT, Hitachi, Komatsu, Doosan и др.). Устройство имеет следующие параметры:

Параметр	Значение
Тип устройства	Гидравлический
Диаметр пальцев	70 мм
Межосевое расстояние	464 мм
Ширина рукояти	284 мм

Экскаваторы-погрузчики JCB

JCB 3CX / 4CX – механический фронтальный быстросъем Impulse QL-40M :

Параметр	Значение
Тип устройства	Механический (фронтальный/передний)
Масса базовой машины	7-10 т
Тип техники	Экскаватор-погрузчик, фронтальный погрузчик
Масса БСУ	160 кг
Поток масла	150 л/мин

Преимущества данного устройства :

• Простота и легкость обслуживания снижает время простоев

• Высокая скорость замены оборудования одним оператором

• Компактная конструкция минимально увеличивает вылет ковша и сохраняет грузоподъемность

• Оснащено блокираторами самопроизвольного открытия

• Присоединительные размеры соответствуют заводским параметрам JCB

• Закаленные пальцы и захваты исключают износ и появление люфтов

Мини-экскаваторы JCB (1-2 тонны)

Для мини-экскаваторов JCB (компактного класса) также доступны быстросъемные устройства как механического, так и гидравлического типа . При выборе быстросъема для мини-экскаватора JCB необходимо :

• Подтвердить совместимость с классом веса вашей модели JCB

• Проверить размеры пальцев и расстояние между ними

• Для гидравлических версий – проверить расход и давление, совместимые со вспомогательным контуром JCB

• Искать сертификацию CE и соответствие стандартам безопасности

JCB 1CX, 2CX, 3CX, 4CX, 5CX, Midi CX – гидравлические соединители

Для гидравлического подключения навесного оборудования через быстросъем также требуются быстроразъемные гидравлические муфты. Например, муфта HQ12 (SAE 12) является прямой заменой оригинального номера JCB 45/920048 и подходит для:

• JCB 1CX, 2CX, 3CX, 4CX, 5CX, Midi CX

• Устанавливается на вспомогательные гидравлические линии для быстрого подключения гидравлических навесных орудий

Параметры для подбора быстросъема

Для правильного подбора быстросъемного устройства под конкретную модель JCB необходимо знать три ключевых геометрических параметра рукояти :

1. Диаметр пальцев крепления (Pin Diameter) – размер посадочных отверстий в проушинах рукояти

2. Межцентровое расстояние (Center-to-Center Distance) – расстояние между осями верхнего и нижнего пальца

3. Ширина рукояти – внутреннее расстояние между проушинами

Важное примечание: Даже в пределах одной модели JCB возможны различия в зависимости от года выпуска и конкретной модификации. Перед заказом быстросъема настоятельно рекомендуется произвести контрольные замеры рукояти для гарантии точной посадки .

Особенности использования штатных ковшей

Важный вопрос для владельцев техники JCB: можно ли после установки быстросъема использовать штатный ковш?

Ответ зависит от размерности машины. Для экскаваторов-погрузчиков и фронтальных погрузчиков массой до 15 тонн допускается установка быстросъемов типа «от пальцев к пальцам» – присоединительные размеры квик-каплера со стороны ковша соответствуют штатным. Переделка ковша не потребуется .

Если фронтальный погрузчик имеет массу более 15 тонн и ранее на нем быстросъем не был установлен, то кронштейн ковша необходимо переделывать под крючковой тип крепления. На такие фронтальные погрузчики устанавливаются квик-каплеры только крючкового типа, так как за счет компактной конструкции они позволяют сохранить грузоподъемность и кинематику базового носителя .

Совместимое навесное оборудование

После установки быстросъема к экскаватору JCB может подключаться широкий спектр навесного оборудования :

• Ковши различной вместимости – стандартные, траншейные, планировочные, скальные

• Грейферы и захваты – для захвата и перемещения различных материалов

• Гидромолоты – для демонтажных работ и дробления породы

• Гидробуры (авгуры) – для бурения скважин под столбы и сваи

• Рыхлители – для плотных и мерзлых грунтов

• Виброплиты – для уплотнения грунта

• Дорожные фрезы и щетки – для дорожных работ

• Другое навесное оборудование с соответствующей ответной планкой

Быстросъемы JCB совместимы с навесным оборудованием различных производителей, особенно при использовании универсального стандарта S-Type, который обеспечивает взаимозаменяемость навески между разными брендами .

Область применения

Установка быстросъема на экскаватор JCB значительно расширяет функциональность техники в следующих сферах:

Строительство и гражданское строительство:

• Разработка котлованов и траншей с быстрой сменой ковшей разной ширины

• Планировка откосов и оснований

• Погрузочно-разгрузочные работы

• Подготовка оснований под строительство

Демонтажные работы:

• Быстрая замена ковша на гидромолот для разрушения бетонных и железобетонных конструкций

• Переключение между молотом и ковшом для расчистки завала

• Установка грейферов и захватов для сортировки строительного лома

Коммунальное хозяйство и дорожное строительство:

• Земляные работы в стесненных условиях городской застройки

• Ремонт подземных коммуникаций

• Благоустройство территорий

• Уборка снега и территорий (с щетками и отвалами)

Горнодобывающая промышленность и карьеры:

• Работа со скальными ковшами на тяжелых экскаваторах JCB JS330

• Переключение между черновым и зачистным ковшом

• Погрузка горной массы

Лесное хозяйство:

• Работа с грейферами и захватами для лесоматериалов

• Погрузка и сортировка древесины

Преимущества использования быстросъема на JCB

Экономия времени. Использование быстросъема позволяет выполнять смену навесного оборудования за считанные минуты, в то время как при штатной сцепке на это потребуется не менее 30 минут. Это позволяет выполнять в разы больше операций за смену .

Снижение физической нагрузки. Тяжелый ручной труд по выбиванию пальцев кувалдой и подгонке проушин полностью исключается .

Универсальность применения. Быстросъем позволяет использовать на одной машине JCB широкий спектр навесного оборудования – от стандартных ковшей до специализированных гидромолотов и грейферов .

Безопасность. Быстросъемы JCB оснащены блокираторами самопроизвольного открытия, а гидравлические версии – системами автоматической блокировки, исключающими случайное расцепление. Закаленные пальцы и захваты исключают износ и появление люфтов .

Надежность и долговечность. Конструкция быстросъемов JCB изготавливается из высокопрочной стали, устойчивой к механическим повреждениям. Присоединительные размеры соответствуют заводским параметрам JCB .

Простота обслуживания. Механические быстросъемы не имеют гидравлических компонентов, которые могут выйти из строя. При износе сменные элементы легко заменяются без специального инструмента.

Совместимость со штатным оборудованием. При установке быстросъема типа «от пальцев к пальцам» переделка штатного ковша не требуется .

Рекомендации по выбору

При выборе быстросъема для экскаватора JCB учитывайте :

1. Модель экскаватора – от этого зависят посадочные размеры и допустимый типоразмер быстросъема (JS130-160, JS200-260, JS330, 3CX/4CX, мини-экскаваторы)

2. Тип управления – если смена навески требуется часто (5-10 раз в день и более), лучше установить гидравлический быстросъем. Если смена оборудования происходит 1-2 раза в день или реже, можно обойтись механическим .

3. Тип механизма – винтовой для бюджетных решений, пружинный для более быстрой замены

4. Планируемое навесное оборудование – убедитесь, что квик-каплер совместим с типами ковшей и другого оборудования, которое вы планируете использовать .

5. Геометрические параметры рукояти – перед заказом необходимо знать диаметр пальцев, ширину рукояти и межосевое расстояние. Для экскаваторов JCB JS160 это 80-301-435 , для 3CX/4CX используются другие параметры .

6. Год выпуска экскаватора – для разных поколений экскаваторов JCB параметры крепления могут различаться

Рекомендации по безопасной эксплуатации быстросъема :

• Всегда используйте вторичную предохранительную защелку; не полагайтесь исключительно на гидравлическое давление

• Проводите ежедневный предстартовый осмотр: визуально проверяйте корпус на трещины, дефекты сварки, износ крюков, ослабленные болты, гидравлические утечки

• После сцепки с навесным оборудованием выполните тестовый подъем, чтобы убедиться в полном зацеплении

• Перед выходом из кабины опустите навесное оборудование на землю и включите предохранительную блокировку

• Обучите операторов конкретной процедуре сцепки для вашего быстросъема

Заключение

Быстросъем для экскаватора JCB – это надежное и эффективное решение для повышения производительности техники. Благодаря совместимости с широким спектром навесного оборудования, включая ковши различных типов, грейферы, гидромолоты и буры, это устройство позволяет максимально использовать потенциал экскаваторов JCB – от компактных 1-тонных мини-экскаваторов до тяжелых 33-тонных JS330 .

Компания JCB предлагает как механические квик-каплеры (ручные) с пружинной или винтовой фиксацией, не требующие подключения к гидравлике, так и гидравлические быстросъемы с управлением из кабины, а также универсальную систему S-Type для совместимости с навеской других производителей . Выбор зависит от ваших потребностей: механические дешевле и надежнее при редкой смене навески, гидравлические – быстрее и удобнее при интенсивной эксплуатации . Для продвинутых операций с частой сменой инструмента (более 5 раз в день) гидравлическая версия окупается за счет сокращения времени простоев
