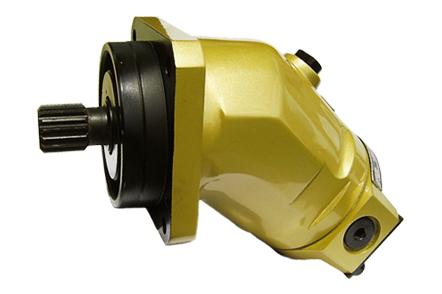

Гидронасос аксиально-поршневой НГМ 56/32.4 (левое вращение)

Общее описание

Насос НГМ 56/32.4 представляет собой аксиально-поршневой нерегулируемый гидравлический агрегат, предназначенный для нагнетания рабочей жидкости в гидросистемы промышленного оборудования и мобильной техники. Изделие преобразует механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости и широко применяется в строительных, дорожных, коммунальных и других гидрофицированных машинах .

Конструкция выполнена по аксиально-поршневой схеме с наклонным блоком цилиндров, что обеспечивает высокую удельную мощность, компактность агрегата и устойчивость к высоким нагрузкам.

Расшифровка маркировки НГМ 56/32.4

Структура условного обозначения насоса типа НГМ имеет следующий формат :

Варианты исполнения направления вращения :

Технические характеристики

Основные параметры

Параметры подачи и давления

Мощностные и массогабаритные характеристики

Конструктивные особенности

Аксиально-поршневая схема с наклонным блоком

Насос НГМ 56/32.4 относится к аксиально-поршневому типу с наклонным блоком цилиндров. При вращении вала цилиндровый блок с поршнями вращается вместе с валом. Поршни через сферические головки опираются на наклонную шайбу. При вращении блока поршни, скользя по наклонной поверхности шайбы, совершают возвратно-поступательное движение в цилиндрах, создавая циклы всасывания и нагнетания рабочей жидкости .

Гидронасос является силовым узлом объемного гидропривода, преобразующим механическую энергию вращения привода в гидравлическую энергию потока рабочей жидкости .

Направление вращения

Модель НГМ 56/32.4 имеет левое направление вращения вала (против часовой стрелки со стороны привода) . Вал насоса вращается только в одном направлении, что обусловлено конструктивными особенностями распределительной системы. Буква «.4» в обозначении указывает на левое вращение.

Исполнение вала

Насос комплектуется шлицевым валом . Параметры вала: шлицы 35х2 . Такое исполнение обеспечивает надежную передачу крутящего момента от приводного двигателя.

Режимы работы

Изделие может работать в двух режимах :

• Насос: преобразует механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости

• Гидромотор: преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала

Гидромотор преобразует энергию рабочей жидкости в механическую энергию вращения выходного вала. Направление и частота вращения вала определяются направлением потока и количеством рабочей жидкости, подводимой к гидромотору .

Взаимозаменяемость

Насос НГМ 56/32.4 является полным аналогом следующих моделей  :

• 310.3.56.04.06

• 410.56-11.02У1

• МН 56/32.4

Требования к рабочей жидкости

Рабочая среда

Рекомендуемые марки масел

• ВМГЗ по ТУ 38.101479

• МГЕ-46В по ТУ 38.001347

• ТНК Гидравлик HLP 32, 46, 68

• ЛУКОЙЛ Гейзер СТ 22, 32, 46

Условия эксплуатации и монтажа

Общие требования

Правила монтажа

Перед установкой насоса необходимо обеспечить соблюдение следующих условий:

Фиксация насоса: Агрегат должен быть надежно закреплен на монтажной плите через фланцевое соединение.

Соединение валов: Вал привода и насоса соединяются через упругую муфту. Осевые и радиальные нагрузки на вал насоса со стороны привода недопустимы.

Направление вращения: Должно соответствовать маркировке на корпусе насоса — для модели НГМ 56/32.4 — левое вращение .

Предохранительный клапан: Для защиты системы от перегрузок обязательна установка предохранительного клапана в напорной линии.

Дренаж: Корпус гидромашины должен быть соединен с баком дренажным трубопроводом. Давление дренажа не должно превышать 0,2 МПа .

Давление на входе: Давление на входе должно составлять не менее 0,07 МПа и не более 1,6 МПа .

Заполнение насоса: Перед первым пуском насос должен быть заполнен рабочей жидкостью. Пуск сухого насоса без масла категорически запрещается.

Чистота системы: Гидравлические магистрали должны быть очищены от механических загрязнений.

Обеспечение чистоты рабочей жидкости

Качество рабочей жидкости является критическим фактором для ресурса аксиально-поршневого насоса. Для обеспечения надежной и долговечной работы насоса НГМ 56/32.4 необходимо применять фильтры с номинальной тонкостью фильтрации не более 25 мкм .

Применение

Гидронасос НГМ 56/32.4 применяется в следующем оборудовании и отраслях  :

Модель НГМ 56/32.4 благодаря рабочему объему 56 см³, левому направлению вращения и высокой надежности особенно востребована в технике, где требуется стабильная подача масла с высоким давлением до 32 МПа.

Уход и техническое обслуживание

Для обеспечения максимального ресурса насоса НГМ 56/32.4 рекомендуется соблюдать следующий регламент:

Быстроизнашивающиеся детали

При эксплуатации гидронасоса в интенсивных режимах рекомендуется иметь в наличии ремкомплект, включающий:

• Уплотнительные кольца

• Комплект поршней и цилиндров

• Торцевой распределитель

• Подшипниковый узел

Преимущества модели НГМ 56/32.4

Комплектация поставки

Стандартный комплект поставки насоса НГМ 56/32.4 включает:

• Насос аксиально-поршневой НГМ 56/32.4 в сборе — 1 шт.

• Паспорт с гарантией производителя — 1 экз.

• Руководство по эксплуатации — 1 экз.

• Заглушки транспортных отверстий — в комплекте

Указания по заказу

При заказе гидронасоса НГМ 56/32.4 необходимо указать:

1. Полное обозначение модели: НГМ 56/32.4

2. Направление вращения: левое (заложено в индексе .4)

3. Исполнение вала: шлицевое 35х2

4. Климатическое исполнение (по требованию)

Пример заказа: НГМ 56/32.4 УХЛ4 — насос аксиально-поршневой, рабочий объем 56 см³, номинальное давление 32 МПа, исполнение .4 (левое вращение, шлицевой вал), климатического исполнения УХЛ4.

Возможные альтернативные варианты исполнения при заказе :

Гарантия и соответствие нормативам

Изделия соответствуют требованиям действующих технических условий. Гарантийный срок эксплуатации устанавливается заводом-изготовителем и составляет, как правило, 12 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации .

Расчетный срок службы насоса при соблюдении условий эксплуатации и использовании рекомендованных масел составляет не менее 5 000 часов до капитального ремонта.
