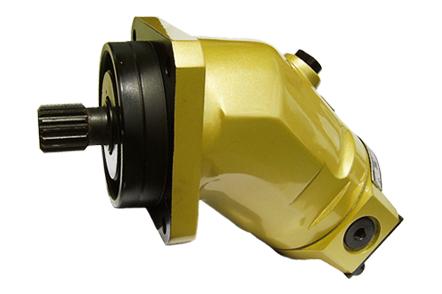

Гидронасос аксиально-поршневой МН 2.56/32.3 (правое вращение)

Общее описание

Насос МН 2.56/32.3 представляет собой аксиально-поршневой нерегулируемый гидравлический агрегат, предназначенный для нагнетания рабочей жидкости в гидросистемы промышленного оборудования и мобильной техники . Изделие обеспечивает преобразование механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости .

Насосы-моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МН 56/32 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора . Конструкция выполнена по аксиально-поршневой схеме с наклонным блоком цилиндров, что обеспечивает высокую удельную мощность, компактность агрегата и устойчивость к высоким нагрузкам.

Модель МН 2.56/32.3 имеет правое направление вращения вала (по часовой стрелке со стороны привода) и оснащена шлицевым валом диаметром 35 мм . Агрегат может работать как в режиме насоса, так и в режиме гидромотора .

Расшифровка маркировки МН 2.56/32.3

Структура условного обозначения насоса типа МН имеет следующий формат :

Варианты исполнения серии МН 56/32 :

Технические характеристики

Основные параметры

Частотные характеристики

Подача и расход

Давление

Мощность и КПД

Массогабаритные характеристики

Параметры режима гидромотора

Конструктивные особенности

Аксиально-поршневая схема с наклонным блоком

Насос МН 2.56/32.3 относится к аксиально-поршневому типу с наклонным блоком цилиндров . При вращении вала цилиндровый блок с поршнями вращается вместе с валом. Поршни через сферические головки опираются на наклонную шайбу. При вращении блока поршни, скользя по наклонной поверхности шайбы, совершают возвратно-поступательное движение в цилиндрах, создавая циклы всасывания и нагнетания рабочей жидкости .

Направление вращения

Модель МН 2.56/32.3 имеет правое направление вращения вала (по часовой стрелке со стороны привода) . Вал насоса вращается только в одном направлении, что обусловлено конструктивными особенностями распределительной системы .

Исполнение вала

Насос комплектуется шлицевым валом диаметром 35 мм . Параметры вала: шлицовое зацепление 35xf7x2x9g по ГОСТ 6033-80 .

Монтажное исполнение

Насос имеет фланцевое крепление с четырьмя отверстиями по стандарту ISO3019/2 . Рабочие каналы выполнены в виде двух фланцев на торце корпуса . Такое исполнение упрощает интеграцию насоса в существующие гидросистемы.

Режимы работы

Изделие может работать в двух режимах :

• Насос: преобразует механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости

• Гидромотор: преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала

В моторном режиме максимальное давление составляет 20 МПа при частоте вращения до 3500 об/мин .

Взаимозаменяемость

Насос МН 2.56/32.3 является полным аналогом следующих моделей :

• 310.2.56.03.06

• 410.56-05.02У1

Требования к рабочей жидкости

Рабочая среда

Рекомендуемые марки масел

• ВМГЗ по ТУ 38.101479

• МГЕ-46В по ТУ 38.001347

• ТНК Гидравлик HLP 32, 46, 68 по ТУ 38.301-41-180-01

• ЛУКОЙЛ Гейзер СТ 22, 32, 46 по ТУ/ТШ 0253-011-79345251-2008

Условия эксплуатации и монтажа

Общие требования

Правила монтажа

Перед установкой насоса необходимо обеспечить соблюдение следующих условий:

Фиксация насоса: Агрегат должен быть надежно закреплен на монтажной плите через фланцевое соединение.

Соединение валов: Вал привода и насоса соединяются через упругую муфту. Осевые и радиальные нагрузки на вал насоса со стороны привода недопустимы.

Направление вращения: Должно соответствовать маркировке на корпусе насоса — для модели МН 2.56/32.3 — правое вращение .

Предохранительный клапан: Для защиты системы от перегрузок обязательна установка предохранительного клапана в напорной линии.

Дренаж: Корпус гидромашины должен быть соединен с баком дренажным трубопроводом. Давление дренажа не должно превышать 0,2 МПа .

Давление на входе: Для открытых гидросхем должно быть не ниже 0,08 МПа, для закрытых — 0,4 МПа .

Заполнение насоса: Перед первым пуском насос должен быть заполнен рабочей жидкостью. Пуск сухого насоса без масла категорически запрещается.

Чистота системы: Гидравлические магистрали должны быть очищены от механических загрязнений.

Обеспечение чистоты рабочей жидкости

Качество рабочей жидкости является критическим фактором для ресурса аксиально-поршневого насоса. Для обеспечения надежной и долговечной работы насоса МН 2.56/32.3 необходимо применять фильтры с номинальной тонкостью фильтрации не более 25 мкм .

Применение

Гидронасос МН 2.56/32.3 применяется в следующем оборудовании и отраслях :

Модель МН 2.56/32.3 благодаря рабочему объему 56 см³, правому направлению вращения и высокой надежности особенно востребована в технике, где требуется стабильная подача масла с высоким давлением до 32 МПа.

Уход и техническое обслуживание

Для обеспечения максимального ресурса насоса МН 2.56/32.3 рекомендуется соблюдать следующий регламент:

Быстроизнашивающиеся детали (ремкомплект)

При эксплуатации гидронасоса в интенсивных режимах рекомендуется иметь в наличии ремкомплект, включающий:

• Уплотнительные кольца

• Комплект поршней и цилиндров

• Торцевой распределитель

• Подшипниковый узел

Преимущества модели МН 2.56/32.3

Комплектация поставки

Стандартный комплект поставки насоса МН 2.56/32.3 включает:

• Насос аксиально-поршневой МН 2.56/32.3 в сборе — 1 шт.

• Паспорт и руководство по эксплуатации — 1 экз.

• Заглушки транспортных отверстий — в комплекте

Указания по заказу

При заказе гидронасоса МН 2.56/32.3 необходимо указать:

1. Полное обозначение модели: МН 2.56/32.3

2. Направление вращения: правое (заложено в индексе .3)

3. Исполнение вала: шлицевое Ø35 мм

4. Климатическое исполнение (по требованию)

Пример заказа: МН 2.56/32.3 УХЛ4 — насос аксиально-поршневой, группа исполнения 2, рабочий объем 56 см³, номинальное давление 32 МПа, исполнение .3 (правое вращение, шлицевой вал Ø35 мм), климатического исполнения УХЛ4.

Гарантия и соответствие нормативам

Изделия соответствуют требованиям действующих технических условий. Гарантийный срок эксплуатации устанавливается заводом-изготовителем и составляет, как правило, 12 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации.

Расчетный срок службы насоса при соблюдении условий эксплуатации и использовании рекомендованных масел с чистотой не хуже рекомендуемой составляет не менее 5 000 часов до капитального ремонта.
