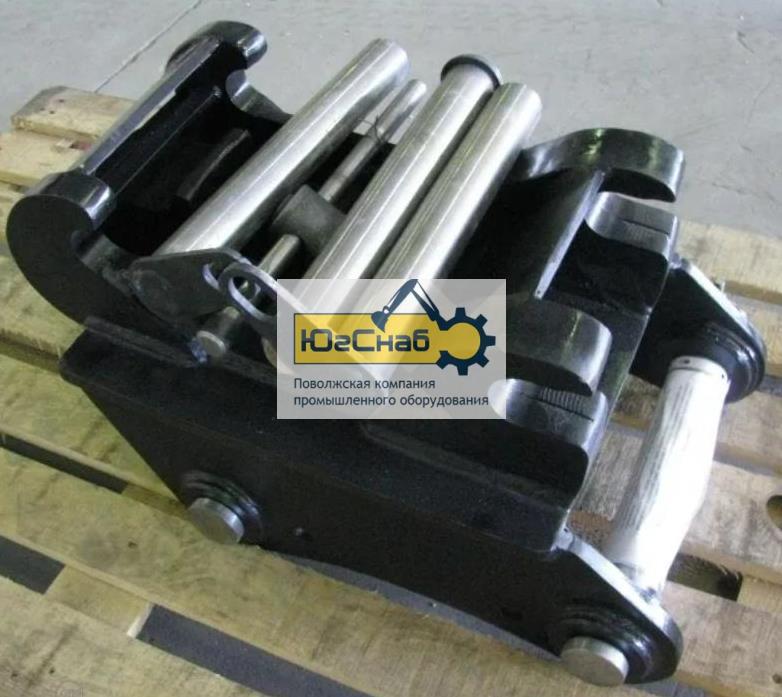

Пружинный быстросъем для мини-экскаваторов 4-7 тонн

Общее описание

Пружинный быстросъем (механический квик-каплер) для мини-экскаваторов весом 4-7 тонн предназначен для ускоренной смены навесного оборудования — ковшей, грейферов, рыхлителей и других рабочих органов . В отличие от гидравлических аналогов, пружинный быстросъем не требует подключения к гидравлической системе экскаватора и управления из кабины, что делает его более надежным и доступным решением для техники данного класса .

Устройство монтируется на рукоять экскаватора вместо штатного ковша и работает по принципу захвата пальцев (pin grabber) с пружинным механизмом фиксации . Для смены навесного оборудования оператору требуется выйти из кабины, однако процесс занимает всего 1-3 минуты, что значительно быстрее ручной выбивки пальцев .

Конструктивные особенности

Пружинный быстросъем представляет собой цельную сварную конструкцию из высокопрочной легированной стали. Устройство работает по принципу захвата пальцев (pin grabber): верхние крюки фиксируют верхнюю ось навесного оборудования, а нижний пружинный механизм зажимает нижнюю ось, обеспечивая жесткое соединение без люфтов .

Основные элементы конструкции:

Корпус (рама) — несущая основа из высокопрочной стали, воспринимает рабочие нагрузки при копании и дроблении. Проушины для пальцев — элементы крепления быстросъема к рукояти экскаватора. Верхние крюки — неподвижные элементы для зацепления верхней оси навесного оборудования. Пружинный механизм фиксации — подпружиненная защелка, фиксирующая нижнюю ось ковша; запирается вручную. Стопорные шплинты — дополнительная механическая страховка, предотвращающая саморасцепление.

Принцип работы:

При установке ковша оператор наводит быстросъем на верхний палец навесного оборудования, после чего поднимает стрелу — ковш заваливается на быстросъем, а нижний палец вщелкивается в пружинный механизм. Затем оператор фиксирует замок стопорным шплинтом . Для отсоединения ковша оператор вынимает стопорный шплинт, отжимает пружинную защелку и опускает ковш на землю.

Технические характеристики

Модельный ряд быстросъемов для мини-экскаваторов 4-7 т

По данным производителей навесного оборудования, для мини-экскаваторов класса 4-7 тонн выпускаются следующие типоразмеры пружинных быстросъемов :

Модель	Подходящий экскаватор, т	Масса, кг	Длина, мм	Ширина, мм	Высота, мм	Диаметр пальцев, мм	Межосевое расстояние, мм
YG45	4-7	50-60	534-545	258-263	307	45-50	230-270
YG50/55	5-8	80	600	270-280	310	50-55	290-360
YGMINI	1,5-4	25	388	175	246	25-40	80-150

Стандарт S40 / S45 для компактных экскаваторов

Для мини-экскаваторов класса 7-9 тонн (верхняя граница вашего диапазона) применяется стандартизированный тип S-45, обеспечивающий совместимость с навесным оборудованием разных производителей . Параметры для S-45:

Параметр	Значение
Масса устройства, кг	95
Длина, мм	630
Ширина, мм	343
Высота, мм	319
Диаметр пальцев, мм	50
Грузоподъемность крюка, кг	3000

Компактные модели Steelwrist SQ40

Steelwrist предлагает компактные быстросъемы SQ40 для экскаваторов 2-7 тонн. Устройства соответствуют симметричному стандарту S40, что обеспечивает полную совместимость с существующими навесными орудиями без дорогостоящих доработок .

Параметр	SQ40
Подходящий экскаватор	2-7 т
Максимальный поток масла	70 л/мин
Тип электрического разъема	H6 (6-pin, герметичный)

Takeuchi TB135 (4-5 тонн)

Для экскаватора Takeuchi TB135 класса 3,5-5,5 тонн характерны следующие параметры быстросъема :

Параметр	Значение
Диаметр пальцев	70 мм
Требуемый расход масла	38-76 л/мин
Максимальное рабочее давление	248 бар
Максимальная рабочая нагрузка	5000 кг

Преимущества пружинного быстросъема

Преимущество	Описание
Независимость от гидросистемы	Устройство работает при любых условиях, не требует обслуживания гидравлических линий и уплотнений, не боится замерзания
Максимальная надежность	Отсутствие гидравлических и электрических компонентов сводит к минимуму риск отказов
Низкая стоимость владения	Цена механического быстросъема значительно ниже гидравлического аналога
Простота конструкции	Ремонт и обслуживание могут выполняться без специального оборудования
Универсальность	Подходит для машин любой комплектации, независимо от наличия дополнительных гидравлических контуров
Работоспособность при загрязнениях	Пружинный механизм сохраняет функциональность даже при сильной загрязненности

Недостатки пружинного быстросъема

Недостаток	Описание
Требуется выход из кабины	Оператор должен выходить из кабины для фиксации и расфиксации замков
Время смены больше	Процесс занимает 1-3 минуты против 20-30 секунд у гидравлического аналога
Физическое усилие	При загрязнении механизма может потребоваться применение физической силы

Рекомендации по выбору

Критерии выбора

Условие	Рекомендация
Гидравлической линии на рукояти нет	Пружинный быстросъем — оптимальный выбор, не требует доработок
Смена навески производится нечасто (1-2 раза в день)	Пружинный быстросъем — экономия бюджета
Эксплуатация в холодном климате	Пружинный быстросъем — гидравлика может замерзать
Бюджет ограничен	Пружинный быстросъем — значительно дешевле гидравлического аналога
Частая смена навески (более 3-5 раз в смену)	Гидравлический быстросъем — экономия времени оператора

Обязательные замеры для заказа

Для гарантированной совместимости быстросъема с конкретным экскаватором необходимо измерить следующие параметры штатного ковша :

Параметр	Как измерить	Важность
Диаметр пальцев (D)	Измерить диаметр отверстия в проушине ковша или штатного пальца (штангенциркулем)	Критическая — ошибка в 2 мм делает невозможной фиксацию
Межосевое расстояние (C-C)	Измерить расстояние между центрами верхнего и нижнего пальцев на ковше	Ключевой параметр для правильной посадки
Ширина зева (W)	Измерить расстояние между внутренними плоскостями проушин ковша	Важный параметр
Год выпуска машины	Уточнить по документации	Геометрия проушин может незначительно меняться

Почему это важно: Даже у экскаваторов одной модели разных годов выпуска геометрия проушин может различаться. Проушины штатных ковшей со временем изнашиваются, что также влияет на точную посадку. Точные замеры гарантируют, что быстросъем сядет на рукоять «как родной».

Комплект поставки

• Пружинный быстросъем в сборе — 1 шт.

• Комплект усиленных пальцев для крепления к рукояти (закаленные) — 2 шт.

• Фиксаторы и стопорные шплинты — в комплекте

• Инструкция по монтажу и эксплуатации — 1 экз.

Указания по заказу

Для заказа пружинного быстросъема для мини-экскаватора 4-7 тонн необходимо уточнить:

1. Марка, модель и модификация экскаватора (например, Kubota U55, Takeuchi TB235, Yanmar ViO50, Caterpillar 305, Bobcat E50)

2. Год выпуска машины

3. Замеры штатного ковша:

   • Диаметр пальцев (мм)

   • Межосевое расстояние (мм)

   • Ширина зева (мм)

4. Тип быстросъема: пружинный (механический)

Совместимость с популярными моделями мини-экскаваторов

Пружинные быстросъемы типа YG45 подходят для мини-экскаваторов 4-7 тонн следующих марок :

• Kubota (U50, U55, KX057)

• Takeuchi (TB235, TB240, TB250)

• Yanmar (ViO50, ViO55)

• Caterpillar (305, 305.5, 306)

• Bobcat (E50, E55)

• Develon (DX42-7)

• Hitachi (ZX55)

• JCB (55Z)

• Komatsu (PC55)

• Volvo (EC55)

Наличие быстросъемной гидравлической разводки на конце стрелы современных мини-экскаваторов (например, Develon DX42-7) упрощает установку гидравлических квик-каплеров, однако для пружинных быстросъемов это не является обязательным условием .

Гарантия

Гарантийный срок на пружинные быстросъемные устройства составляет, как правило, 12 месяцев при соблюдении инструкции по монтажу и эксплуатации .
