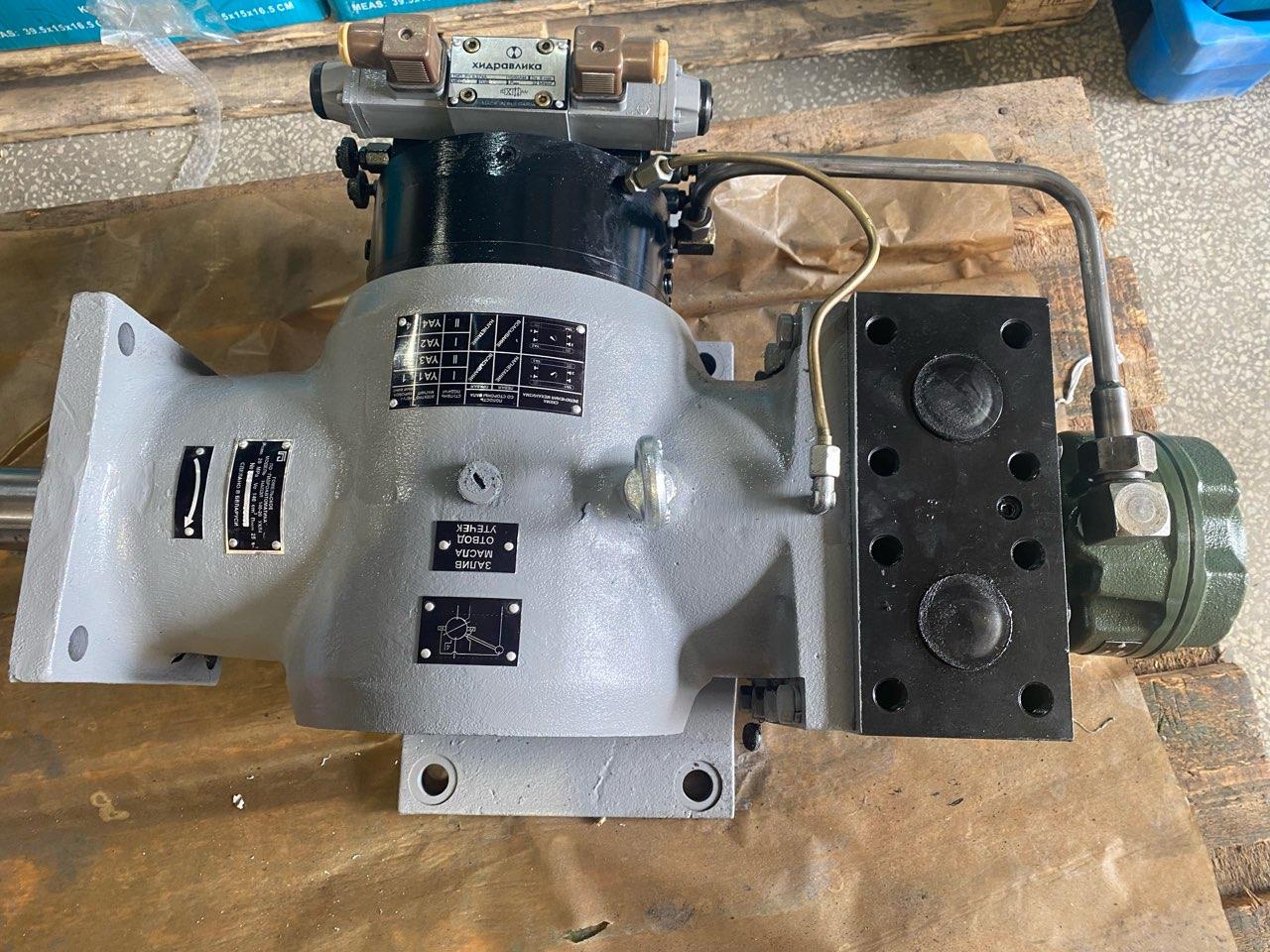

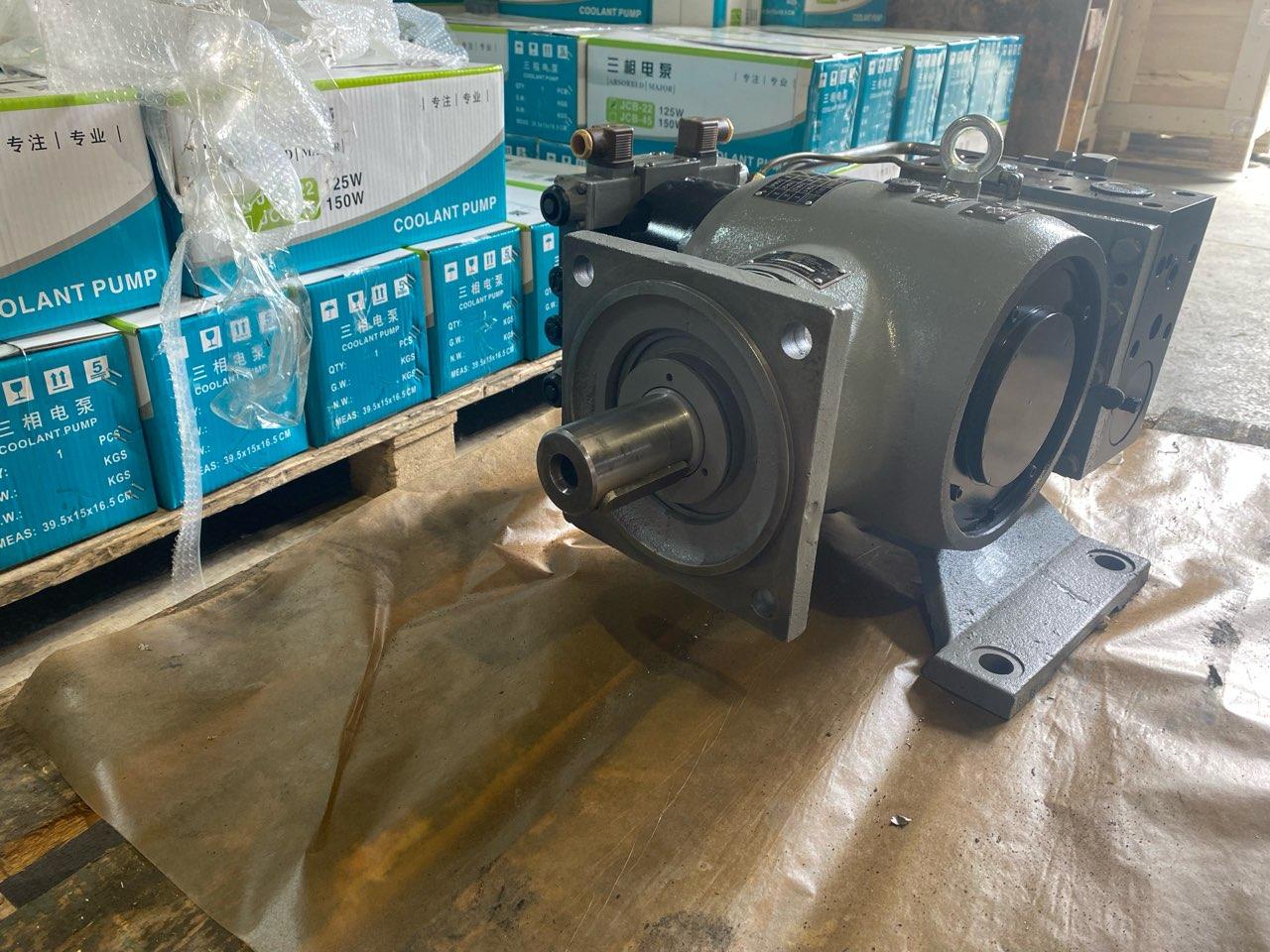

Насосы аксиально-поршневые регулируемые НАПЭЛ-140/20 и НАПЭСЛ-140/20

Общее описание

Насосы НАПЭЛ-140/20 и НАПЭСЛ-140/20 представляют собой аксиально-поршневые регулируемые гидравлические агрегаты с правым направлением вращения вала. Изделия предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других машин с гидравлическим приводом, в которых требуются регулируемая по величине подача и возможность реверса потока .

Обе модели относятся к типу регулируемых аксиально-поршневых насосов с торцовым распределением рабочей жидкости. Конструкция оснащена электрогидравлическим управлением, позволяющим осуществлять настройку двух подач любой величины в пределах номинальной на каждой полости . Наличие переменного направления потока рабочей жидкости обеспечивает возможность реверса без остановки агрегата.

Буква «Л» в обозначении указывает на монтаж насосов на лапах, что обеспечивает надежное крепление и виброустойчивость в сложных условиях эксплуатации .

Расшифровка маркировки

Структура условного обозначения насосов типа НАП имеет следующий формат :

Модификации насосов серии НАП :

Сравнение моделей НАПЭЛ-140/20 и НАПЭСЛ-140/20

Вспомогательный насос управления :

Буква «С» в обозначении НАПЭСЛ указывает на двухпоточное (сдвоенное) исполнение вспомогательного насоса управления . Данное конструктивное отличие обусловливает основные различия между двумя моделями.

Сводная таблица технических характеристик

Конструктивные особенности

Аксиально-поршневая схема с торцовым распределением

Оба насоса относятся к аксиально-поршневому типу с торцовым распределением рабочей жидкости. Конструкция включает вращающийся блок цилиндров, поршни которого поджаты к наклонной шайбе прижимным диском, и торцовый распределитель, контактирующий с блоком цилиндров .

Электрогидравлическое управление

Электрогидравлический механизм управления работает от вспомогательного пластинчатого насоса и позволяет осуществлять настройку двух подач любой величины в пределах номинальной на каждой полости . Насосы комплектуются гидрораспределителями типа РХ06 с условным проходом 6 мм (например, гидрораспределителем 1РЕ6) .

Пластинчатый насос управления :

• Для НАПЭЛ-140/20: однопоточный пластинчатый насос НПл 12,5/6,3 (аналог БГ12-22АМ)

• Для НАПЭСЛ-140/20: сдвоенный пластинчатый насос НПл 16-32/6,3 (аналог 12Г12-33АМ)

Механизм реверса потока

При подаче управляющего сигнала на один из электромагнитов гидрораспределителя происходит соединение рабочей полости соответствующего толкателя механизма управления с напорной линией управляющего насоса, что приводит к перемещению толкателя. В результате происходит соответствующий поворот двуплечего рычага и связанного с ним крана-золотника. Рабочая жидкость под давлением поступает в камеры поворотного гидродвигателя, создавая крутящий момент, поворачивающий ротор гидродвигателя и связанную с ним траверсу аксиально-поршневого агрегата .

Монтажное исполнение

Обе модели монтируются на лапах (литера «Л» в обозначении) . Габаритные размеры для НАПЭЛ-140/20: 752×452×305 мм; для НАПЭСЛ-140/20: 852×452×305 мм .

Соответствие нормативам

Изделия соответствуют требованиям ГОСТ 16170-80 и ГОСТ 12.2.091-2019, проходят 100% заводской контроль герметичности .

Требования к рабочей жидкости

Рекомендации по обслуживанию:

• Замена рабочей жидкости: каждые 2000 часов

• Регулярный контроль качества масла и чистоты фильтров

Применение

Гидронасосы НАПЭЛ-140/20 и НАПЭСЛ-140/20 применяются в следующем оборудовании и отраслях :

Модели НАПЭЛ-140/20 и НАПЭСЛ-140/20 благодаря электрогидравлическому управлению, высокой производительности (200 л/мин) и возможности реверса потока особенно востребованы в системах, требующих оперативного регулирования подачи и направления потока рабочей жидкости.

Комплектация поставки

Стандартный комплект поставки насосов включает:

• Насос аксиально-поршневой в сборе — 1 шт.

• Паспорт и руководство по эксплуатации — 1 экз.

• Сертификат соответствия — 1 экз. (по требованию)

• Заглушки транспортных отверстий — в комплекте

Указания по заказу

При заказе гидронасоса необходимо указать:

1. Полное обозначение модели (НАПЭЛ-140/20 или НАПЭСЛ-140/20)

2. Тип управления: электрогидравлическое (Э)

3. Тип исполнения: однопоточный (без индекса С) или двухпоточный (С)

4. Способ монтажа: на лапах (Л)

5. Климатическое исполнение: УХЛ4 (стандартное)

Примеры заказа :

• НАПЭЛ-140/20 УХЛ4 — насос аксиально-поршневой, однопоточный, с электрогидравлическим управлением, монтаж на лапах, климатического исполнения УХЛ4

• НАПЭСЛ-140/20 УХЛ4 — насос аксиально-поршневой, двухпоточный, с электрогидравлическим управлением, монтаж на лапах, климатического исполнения УХЛ4

Гарантия и соответствие нормативам

Изделия соответствуют требованиям ГОСТ 16170-80 и ГОСТ 12.2.091-2019 . Гарантийный срок эксплуатации устанавливается заводом-изготовителем и составляет, как правило, 12 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации.

Полный 90% ресурс насосов составляет не менее 7700 часов при соблюдении условий эксплуатации и использовании рекомендованных масел .
