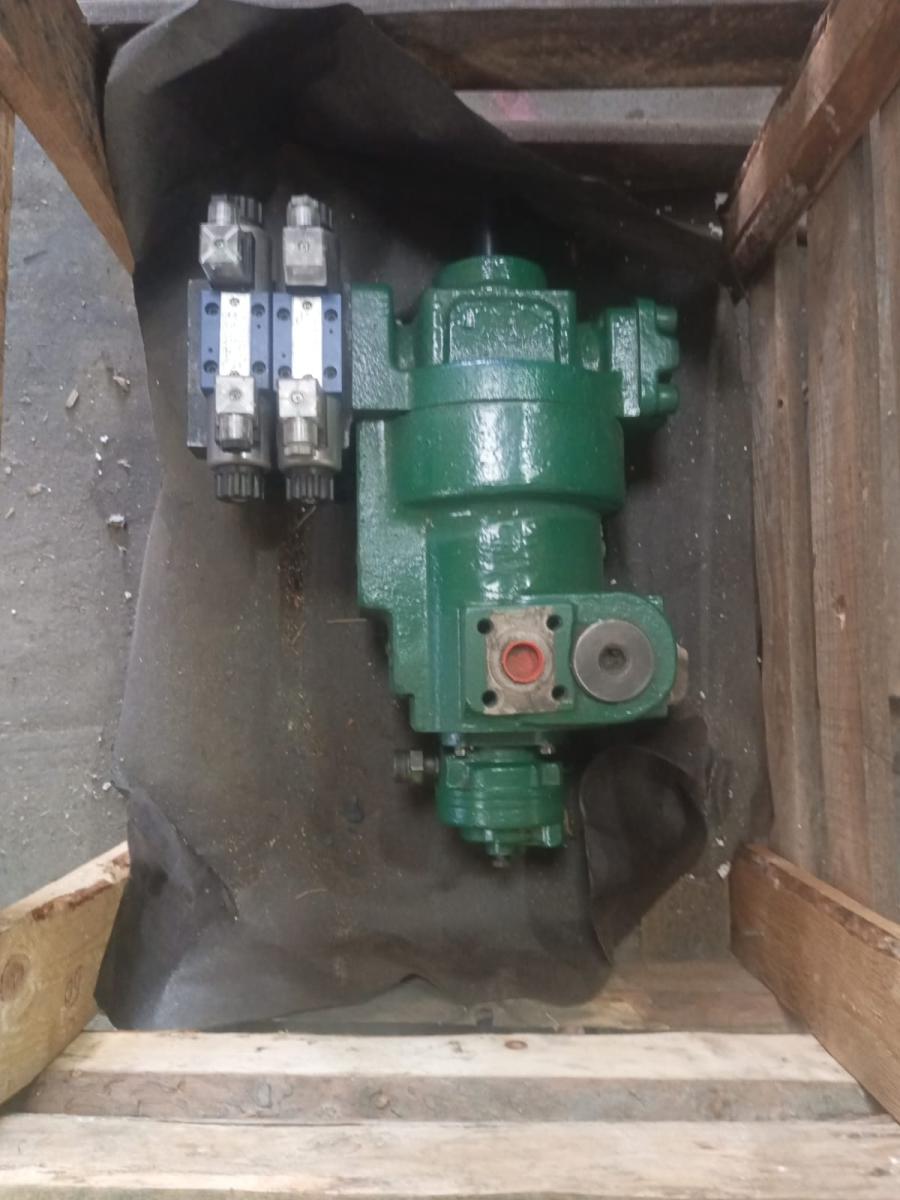

Насос аксиально-поршневой регулируемый НА4М 40/200

Общее описание

Насос НА4М 40/200 представляет собой регулируемый аксиально-поршневой агрегат, предназначенный для нагнетания минерального масла под высоким давлением в гидросистемы промышленного оборудования. Изделие обеспечивает стабильную подачу рабочей жидкости и широко применяется в прессовом оборудовании, станкостроении, металлургии и машиностроении .

Конструкция насоса выполнена по схеме аксиально-поршневого агрегата с наклонной шайбой. Буква "М" в маркировке означает наличие механизма электрогидравлического регулирования подачи, что позволяет изменять рабочий объем дистанционно без изменения частоты вращения приводного вала .

Расшифровка маркировки

Условное обозначение насоса типа НА4М имеет следующую структуру:

По заказу потребителя насосы могут быть изготовлены в климатическом исполнении УХЛ4, О4 .

Технические характеристики

Основные параметры

Частотные характеристики

Мощностные и массогабаритные характеристики

Конструктивные особенности

Насос НА4М 40/200 относится к типу регулируемых аксиально-поршневых агрегатов с наклонной шайбой. В данной конструкции изменение рабочего объема (подачи) осуществляется путем изменения угла наклона шайбы с помощью встроенного электрогидравлического регулятора .

Основные конструктивные элементы:

Особенности конструкции:

• Регулирование угла наклона шайбы позволяет плавно изменять подачу от нуля до номинального значения без изменения частоты вращения привода

• Электрогидравлический механизм регулирования (тип НА4М) обеспечивает дистанционное управление подачей насоса и переменное направление потока масла

• Фланцевый способ крепления обеспечивает высокую точность установки

• Присоединительные размеры соответствуют ГОСТ 12446-80

Принцип работы

Принцип действия аксиально-поршневого насоса НА4М 40/200 основан на преобразовании вращательного движения приводного вала в возвратно-поступательное движение поршней, расположенных параллельно оси вращения :

1. При вращении вала блок цилиндров передает возвратно-поступательное движение поршням

2. Наклонная шайба определяет ход поршней, а следовательно, и объем нагнетаемой жидкости

3. При движении поршня от распределительного диска в цилиндре создается разрежение — происходит всасывание жидкости

4. При движении поршня к распределительному диску жидкость вытесняется в напорную магистраль под высоким давлением

5. Регулирование угла наклона шайбы с помощью электрогидравлического механизма обеспечивает изменение подачи без изменения частоты вращения привода

Требования к рабочей жидкости и условиям эксплуатации

Рабочая жидкость

Условия эксплуатации

Требования к монтажу

Перед установкой насоса необходимо обеспечить соблюдение следующих условий:

1. Крепление — насос должен быть надежно закреплен на монтажной плите через фланцевое соединение в соответствии с ГОСТ 12446-80

2. Соединение валов — вал привода и насоса соединяются только через эластичную (упругую) муфту. Осевые и радиальные нагрузки на вал насоса со стороны привода недопустимы

3. Направление вращения — должно соответствовать маркировке на корпусе насоса. Стандартное исполнение — правое вращение (по часовой стрелке со стороны привода). По специальному заказу изготавливаются насосы с левым вращением

4. Предохранительный клапан — для защиты системы от перегрузок обязательна установка предохранительного клапана в напорной линии, настроенного на давление не более 25 МПа

5. Заполнение насоса — перед первым пуском насос необходимо заполнить рабочей жидкостью. Пуск сухого насоса без масла категорически запрещается

6. Гидравлический бак — полезный объем бака должен обеспечивать заливку масла не менее чем в 2-3 раза больше производительности насоса за минуту

7. Фильтрация — масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 25 мкм, класс чистоты рабочей жидкости — не грубее 12 по ГОСТ 17216-71

8. Чистота системы — масляные системы должны быть очищены от механических загрязнений и иметь герметичные соединения

Области применения

Насосы аксиально-поршневые регулируемые серии НА4М 40/200 применяются в следующем оборудовании и отраслях:

Преимуществом регулируемых насосов данного типа является возможность плавного изменения подачи рабочей жидкости без изменения частоты вращения приводного двигателя, что позволяет оптимизировать работу гидросистемы в зависимости от текущей нагрузки.

Аналоги и сопоставимые модели

В линейке аксиально-поршневых насосов типа НА4М представлены модели с различными рабочими объемами:

Преимущества модели

1. Высокое рабочее давление — номинальное 20 МПа, максимальное до 25 МПа

2. Регулируемая подача — возможность изменения рабочего объема от нуля до номинального значения

3. Электрогидравлическое управление — дистанционное управление подачей из кабины оператора или от системы ЧПУ

4. Высокая производительность — номинальная подача 56,5 л/мин при 1500 об/мин

5. Компактные габариты — 320×280×250 мм

6. Небольшая масса — всего 44 кг

7. Широкий диапазон рабочих температур — от -20 до +70 °С

8. Совместимость с российскими стандартами — соответствует ГОСТ 16175-80

9. Переменное направление потока — возможность реверсирования рабочей жидкости

Комплект поставки

• Насос аксиально-поршневой НА4М 40/200 в сборе — 1 шт.

• Паспорт и руководство по эксплуатации — 1 экз.

• Заглушки транспортных отверстий — в комплекте

Указания по заказу

При заказе насоса НА4М 40/200 необходимо указать:

1. Полное обозначение модели (НА4М 40/200)

2. Необходимое направление вращения вала (правое – стандартное, левое – по спецзаказу)

3. Климатическое исполнение (стандартно УХЛ4)

По заказу потребителя поставляются насосы с левым направлением вращения вала. Изделия соответствуют ТУ У 29.1-32186887-005:2006 и ГОСТ 16175-80 .

Гарантия

Гарантийный срок устанавливается заводом-изготовителем и может составлять до 24 месяцев. Срок службы при соблюдении условий эксплуатации — до 15 000 часов непрерывной работы .
