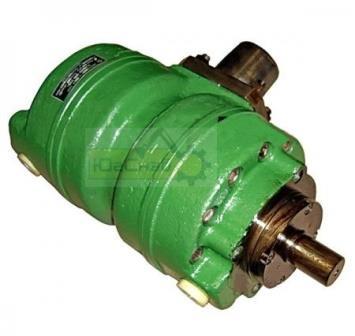

Насос пластинчатый 8БГ12-22М

Двухпоточный агрегат для раздельного питания гидросистем

Представляем вам пластинчатый нерегулируемый насос 8БГ12-22М — двухпоточный гидроагрегат двукратного действия, предназначенный для подачи минерального масла под давлением в гидросистемы металлорежущих станков, прессов и других промышленных машин . Насос обеспечивает питание двух независимых гидролиний с постоянным расходом и отличается высокой надежностью.

Преимущества насоса 8БГ12-22М:

• Два независимых потока подачи — 8,9 л/мин и 19,4 л/мин

• Суммарная производительность — 28,3 л/мин

• Высокое рабочее давление — до 12,5 МПа (125 кгс/см²), предельное 14 МПа

• Компактная конструкция габарита 1+1 — масса всего 16–19 кг

• Климатическое исполнение УХЛ4 для эксплуатации в умеренном и холодном климате

• Высокий ресурс работы — 5000 часов при номинальном режиме

Технические характеристики:

Параметр	Значение
Тип насоса	Пластинчатый, нерегулируемый, двухпоточный
Старая маркировка	8БГ12-22М
Современный аналог	НПл 8-16/16
Рабочий объем (1-я секция)	8 см³
Рабочий объем (2-я секция)	16 см³
Номинальная подача (1-й поток)	8,9–9,0 л/мин
Номинальная подача (2-й поток)	19,4 л/мин
Номинальное давление	12,5 МПа (125 кгс/см²)
Предельное давление	14,0 МПа (140 кгс/см²)
Номинальная частота вращения	1500 об/мин
Минимальная частота вращения	1200 об/мин
Максимальная частота вращения	1800 об/мин
Номинальная мощность (суммарная)	8,9 кВт
Объемный КПД	не менее 78%
Полный КПД	не менее 70%
Уровень шума	не более 82 дБА
Ресурс работы	5000 часов
Масса насоса	16–19 кг
Габариты (ДхШхВ)	290х250х180 мм
Присоединительные отверстия	всасывающее — К1 1/4, нагнетающие — К 1/2
Направление вращения	Правое (по часовой стрелке), левое — по спецзаказу

Расшифровка маркировки 8БГ12-22М:

• 8 — подача первой секции (со стороны, противоположной приводу) 8,9 л/мин

• Б — бензостойкое исполнение (повышенное рабочее давление)

• Г — гидравлический

• 12 — условный диаметр присоединения, мм

• 22 — номер габарита (1+1)

• М — модернизированная конструкция

Условия эксплуатации:

• Рабочая жидкость: минеральные масла марок ТП-22, Т22, ВНИИ НП-403, ИГП-38 или аналоги с кинематической вязкостью 17–213 мм²/с

• Температура масла: от +10 до +50 °С

• Температура окружающей среды: от 0 до +50 °С (исполнение УХЛ4)

• Тонкость фильтрации: 25 мкм, класс чистоты не грубее 12 по ГОСТ 17216-71

Конструктивные особенности:

• Двухпоточное исполнение — всасывание через одно общее отверстие, нагнетание двумя независимыми потоками из двух отверстий

• Пластинчатый (лопастной) ротор двукратного действия — один оборот ротора равен двум тактам всасывания и нагнетания

• Торцевое распределение с автоматическим поджатием дисков — компенсирует износ и поддерживает высокий КПД в течение всего срока службы

• Соответствует ТУ 2-053-1364-78

Монтаж и эксплуатация:

• Насос устанавливается в горизонтальное, вертикальное или наклонное положение, может находиться выше уровня масла или погружаться в него

• Соединение с приводом осуществляется эластичной муфтой, радиальное смещение не более 0,1 мм, угол перекоса не более 1°

• Обязательна установка предохранительного клапана с настройкой на давление не более 14,0 МПа

• Пропускная способность клапана должна быть не ниже подачи насоса

• Первая замена масла производится через 2 месяца эксплуатации, последующие — 1 раз в полгода

• Перед запуском насос необходимо заполнить рабочей жидкостью — сухой ход недопустим!

Область применения:
Насос 8БГ12-22М широко используется в гидроприводах металлорежущих и деревообрабатывающих станков, прессов, а также в гидравлических системах промышленного оборудования, где требуется питание двух независимых гидролиний с постоянным расходом . Два независимых потока подачи (8,9 л/мин и 19,4 л/мин) позволяют раздельно питать, например, систему главного движения и систему подачи станка. При подборе рекомендуется обращать внимание на направление вращения вала и соответствие присоединительных размеров параметрам вашего оборудования.
