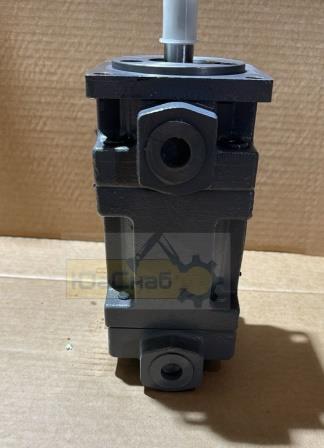

Насос пластинчатый 5БГ12-21М

Двухпоточный агрегат для раздельного питания гидросистем

Представляем вам пластинчатый нерегулируемый насос 5БГ12-21М — двухпоточный гидроагрегат двукратного действия, предназначенный для подачи минерального масла под давлением в гидросистемы металлорежущих станков, прессов и других машин двумя независимыми потоками . Насос обеспечивает стабильную работу при номинальном давлении 12,5 МПа и отличается высокой надежностью.

Преимущества насоса 5БГ12-21М:

• Два независимых потока подачи — по 5,4 л/мин каждый

• Суммарная производительность — 10,8 л/мин

• Высокое рабочее давление — до 12,5 МПа (125 кгс/см²), предельное 14 МПа

• Компактная конструкция габарита 1+1 — масса всего 16–18 кг

• Климатическое исполнение УХЛ4 для эксплуатации в умеренном и холодном климате

• Универсальность монтажа — установка в горизонтальном, вертикальном или наклонном положении

Технические характеристики:

Параметр	Значение
Тип насоса	Пластинчатый, нерегулируемый, двухпоточный
Маркировка	5БГ12-21М
Современный аналог	НПл 5-5/16
Рабочий объем (каждая секция)	5 см³
Номинальная подача (каждый поток)	5,4 л/мин
Номинальное давление	12,5 МПа (125 кгс/см²)
Предельное давление (настройка клапана)	14,0 МПа (140 кгс/см²)
Номинальная частота вращения	1500 об/мин
Минимальная частота вращения	1200 об/мин
Максимальная частота вращения	1800 об/мин
Номинальная мощность (суммарная)	4,0 кВт
Объемный КПД	не менее 72%
Полный КПД	не менее 55%
Уровень шума	не более 82 дБА
Масса насоса	16–18 кг
Габариты (ДхШхВ)	290х250х180 мм
Присоединительные отверстия	всасывающее — К1 1/4, нагнетающие — К 1/2
Направление вращения	Правое (по часовой стрелке), левое — по спецзаказу

Расшифровка маркировки 5БГ12-21М:

• 5 — подача насоса со стороны привода 5,4 л/мин

• Б — бензостойкое исполнение (повышенное рабочее давление)

• Г — гидравлический

• 12 — условный диаметр присоединения, мм

• 21 — номер габарита (1+1)

• М — модернизированная конструкция

Условия эксплуатации:

• Рабочая жидкость: минеральные масла марок ИГП-38, ВНИИ НП-403, ТП-22 или аналоги с кинематической вязкостью 17–213 мм²/с

• Температура масла: от -10 до +60 °С

• Температура окружающей среды: от 0 до +50 °С (исполнение УХЛ4)

• Тонкость фильтрации: 25 мкм, класс чистоты не грубее 12 по ГОСТ 17216-71

Конструктивные особенности:

• Двухпоточное исполнение — всасывание через одно общее отверстие, нагнетание двумя независимыми потоками из двух отверстий

• Пластинчатый (лопастной) ротор двукратного действия — один оборот ротора равен двум тактам всасывания и нагнетания

• Торцевое распределение с автоматическим поджатием дисков — компенсирует износ и поддерживает высокий КПД в течение всего срока службы

• Соответствует ТУ 2-053-1364-78

Монтаж и эксплуатация:

• Насос устанавливается в горизонтальное, вертикальное или наклонное положение, может находиться выше уровня масла или погружаться в него

• Соединение с приводом осуществляется эластичной муфтой, радиальное смещение не более 0,1 мм, угол перекоса не более 1°

• Обязательна установка предохранительного клапана с настройкой на давление не более 14,0 МПа

• Пропускная способность клапана должна быть не ниже подачи насоса

• Первая замена масла производится через 2 месяца эксплуатации, последующие — 1 раз в полгода

• Рекомендуемый объем масла в баке — не менее двухминутной суммарной подачи насоса (около 20–22 л)

• Перед запуском насос необходимо заполнить рабочей жидкостью — сухой ход недопустим!

Область применения:
Насос 5БГ12-21М широко используется в гидроприводах металлорежущих и деревообрабатывающих станков, прессов, а также в гидравлических системах промышленного оборудования, где требуется питание двух независимых гидролиний с постоянным расходом . Два независимых потока подачи (по 5,4 л/мин) позволяют раздельно питать, например, систему главного движения и систему подачи станка. При подборе рекомендуется обращаться к специалистам и проверять соответствие присоединительных размеров параметрам вашего оборудования.
