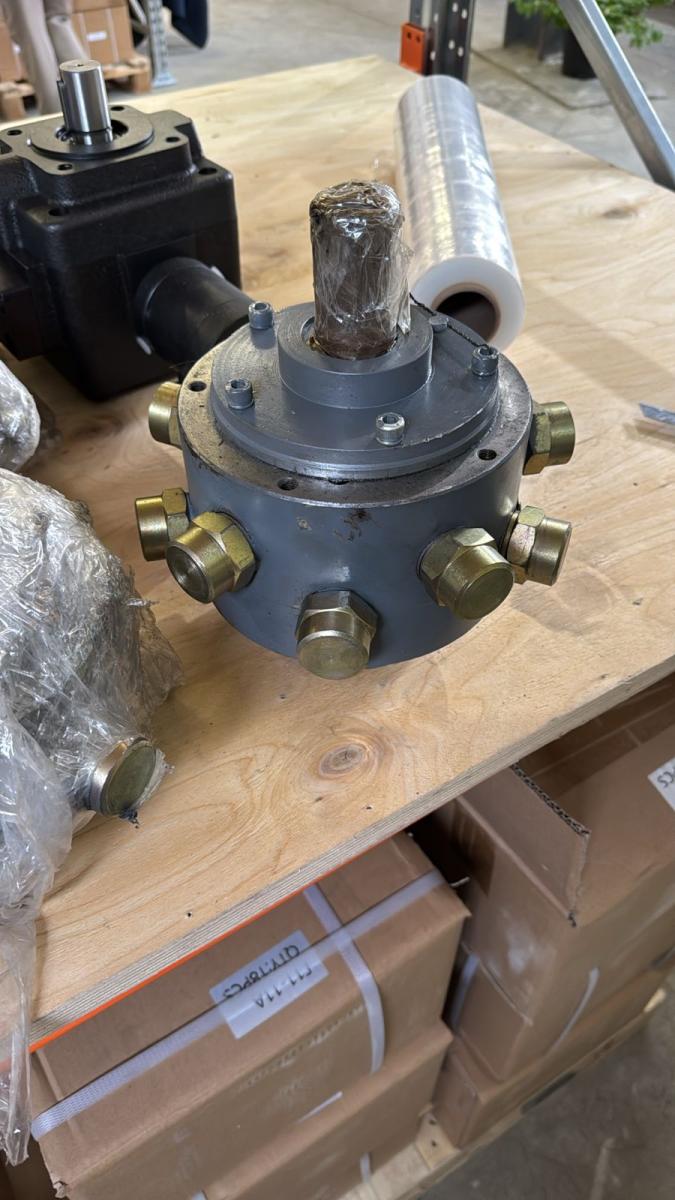

Насос радиально-поршневой секционный нерегулируемый 50НС10

Описание товара

Насос 50НС10 представляет собой нерегулируемый секционный радиально-поршневой гидроагрегат, предназначенный для нагнетания рабочей жидкости с постоянным по величине и направлению потоком в гидросистемы промышленного оборудования . Модель является секционным вариантом насоса 50НР10 и конструктивно объединяет в одном корпусе два гидроагрегата:

• Радиально-поршневой насос высокого давления (тип 50НР10) — обеспечивает основной поток под давлением до 50 МПа .

• Пластинчатый насос низкого давления (тип БГ12-42) — создаёт дополнительный поток для подпитки гидросистемы давлением до 2,5 МПа (максимально до 6,3 МПа) .

Изделие соответствует требованиям ГОСТ 17411-91 и предназначено для общемашиностроительного применения в гидроприводах .

Совместимость и условия эксплуатации

Агрегат адаптирован для работы с минеральными маслами марок ВНИИ НП-403 (ГОСТ 16728-78), ИГП-30, ИГП-38, ИГП-49 (ТУ 38.101413-78) .

Требования к системе:

• Температура масла: от +10 до +50 °C

• Температура окружающей среды: от 0 до +50 °C (холодоустойчивость до -50 °C для исполнения УХЛ)

• Кинематическая вязкость: от 21 до 265 мм²/с

• Класс чистоты рабочей жидкости: не грубее 14 по ГОСТ 17216-71

• Номинальная тонкость фильтрации: 40 мкм

• Давление на входе: от -0,02 до +0,05 МПа

Направление вращения:

• Стандартное исполнение — правое вращение вала (по часовой стрелке со стороны привода) .

• По заказу потребителя возможно изготовление с левым направлением вращения .

Климатическое исполнение — УХЛ4 по ГОСТ 15150-69 (для районов с умеренным и холодным климатом) .

Технические характеристики

Типы и виды исполнения

Насосы 50НС являются секционными агрегатами, состоящими из радиально-поршневого насоса и пластинчатого насоса низкого давления .

По количеству отводов:

• 50НС10 — одноотводное исполнение (радиально-поршневая секция имеет один выходной поток) .

• 50НС10/2 — двухотводное исполнение (радиально-поршневая секция разделяет подачу на два потока, каждый по 5,5–6,8 л/мин при рабочем объеме 8/2) .

По направлению вращения вала:

• Правое — стандартное исполнение (без буквы "Л") .

• Левое — исполнение, изготавливаемое по заказу потребителя (буква "Л" в обозначении) .

По способу установки:

• Непогружное — стандартное исполнение (без буквы "П").

• Погружное — исполнение, изготавливаемое по заказу (буква "П" в обозначении) .

По способу крепления:

• Фланцевое — базовое исполнение .

Структура маркировки

50НС10

• 50 — номинальное давление 50 МПа

• Н — насос

• С — секционный (включает радиально-поршневой и пластинчатый насосы)

• 10 — рабочий объем радиально-поршневого насоса, см³

Пример полного обозначения: 50НС10 УХЛ4 — насос радиально-поршневой секционный, рабочий объем 10 см³, одноотводный, правое вращение, непогружное исполнение, климатическое исполнение УХЛ4 .

Область применения

Насос 50НС10 находит широкое применение в промышленности :

• Термопластавтоматы — гидравлические системы литьевых машин .

• Кузнечно-прессовое оборудование — листогибы, пакетировочные прессы .

• Горно-металлургическая промышленность — гидроприводы в металлургическом и горном оборудовании .

• Гидрофицированные механизмы — оборудование, требующее высокого давления и раздельных контуров питания .

• Подъемники и установки — гидравлические приводы подъемных механизмов .

Благодаря секционной конструкции, насос обеспечивает как питание основного гидравлического контура высокого давления (до 50 МПа) для выполнения рабочих операций, так и подпитку дополнительных систем низкого давления (до 2,5 МПа) для обслуживания вспомогательных функций оборудования .

Важное эксплуатационное примечание

Для обеспечения длительного срока службы насоса 50НС10 необходимо соблюдать следующие правила:

• Чистота рабочей жидкости — критический фактор для ресурса радиально-поршневого насоса. Требуется фильтрация не грубее 40 мкм и поддержание класса чистоты не ниже 14 по ГОСТ 17216-71 .

• Температурный режим — рабочая температура масла должна находиться в пределах от +10 до +50 °C. Превышение температуры может привести к снижению ресурса оборудования .

• Направление вращения — должно строго соответствовать указанному на корпусе насоса. Неправильное направление вращения недопустимо .

• Давление на входе — должно находиться в пределах от -0,02 до +0,05 МПа. При понижении давления ниже -0,02 МПа возможна кавитация .

• Положение при работе — насос может устанавливаться горизонтально или вертикально (носком вала вверх) .

• Условия эксплуатации — насос должен эксплуатироваться в помещениях при отсутствии воздействия прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха .

• Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию (отдельные производители предоставляют гарантию до 24 месяцев) .

Для точного подбора насоса 50НС10 под ваше оборудование рекомендуется предоставить техническим специалистам параметры вашей гидросистемы, включая требуемое давление и расход рабочей жидкости.
