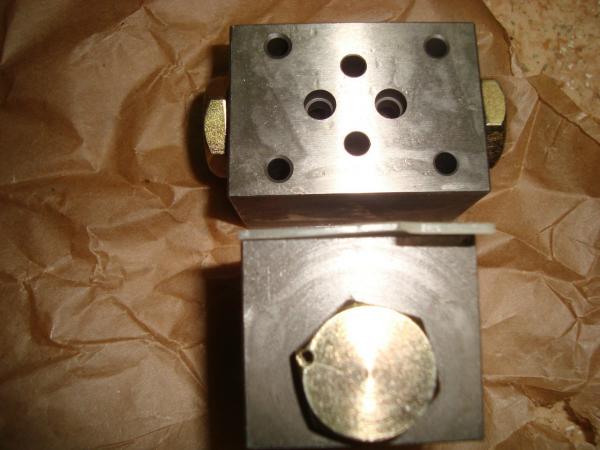

Гидрозамок модульный ГЗМ 10/3МА

Описание товара

Гидрозамок ГЗМ 10/3МА представляет собой гидравлическое устройство модульного монтажа, предназначенное для надежного запирания рабочей жидкости в гидролинии A при отсутствии управляющего сигнала и свободного пропускания потока в обоих направлениях при его наличии .

Ключевая особенность исполнения "МА" — запорный элемент установлен только в одной гидролинии (A), а управление осуществляется от давления в линии B. Это позволяет организовать индивидуальное управление каждым контуром гидроцилиндра или гидромотора без взаимного влияния . В отличие от базового исполнения (ГЗМ 10/3М), где запираются обе линии, модель МА дает гибкость при построении гидравлических схем .

Основное назначение гидрозамка — надежная фиксация гидроцилиндра в заданном положении. Устройство исключает возможность самопроизвольного опускания груза или перемещения штока при нейтральном положении распределителя или случайном падении давления в гидросистеме .

Изделие предназначено для работы в гидроприводах прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования .

Совместимость

Гидрозамок ГЗМ 10/3МА устанавливается между гидрораспределителем и монтажной плитой в модульных гидравлических системах. Уплотнение обеспечивается уплотнительными кольцами круглого сечения, размещенными в цековках корпуса .

Рабочая среда: Устройство работает с минеральными маслами при следующих условиях:

• Кинематическая вязкость: 2,8…380 мм²/с

• Температура рабочей жидкости: от -30 до +70 °C

• Температура окружающей среды: от +1 до +40 °C

Требования к чистоте жидкости: Рекомендуемый класс чистоты — не грубее 12 по ГОСТ 17216-71 (тонкость фильтрации не грубее 10 мкм).

Технические характеристики

Расшифровка маркировки

ГЗМ 10/3МА

Исполнения по конструктивно-функциональным признакам :

• ГЗМ 10/3М — запорные элементы в обеих линиях А и В

• ГЗМ 10/3МА — запорный элемент только в линии А, управление от линии В

• ГЗМ 10/3МВ — запорный элемент только в линии В, управление от линии А

Принцип работы

Гидрозамок обеспечивает:

1. Запирание: При отсутствии управляющего давления в линии B запорный элемент перекрывает линию A, надежно фиксируя исполнительный механизм .

2. Открытие: При подаче управляющего давления в линию B запорный элемент открывается, обеспечивая свободный пропуск потока в обоих направлениях .

3. Защита от падения давления: При случайном падении давления в гидросистеме полость цилиндра герметично запирается, исключая самопроизвольное перемещение исполнительного механизма .

Параметры выбора

При подборе гидрозамка ГЗМ 10/3МА необходимо учитывать:

• Исполнение по функциональному признаку: МА выбирается, если требуется запирание только линии A с управлением от линии B .

• Условный проход: 10 мм рассчитан на номинальный расход до 63 л/мин и максимальный до 100 л/мин .

• Давление в системе: не должно превышать 32 МПа (номинальное) .

• Управляющее давление: минимальное давление управления составляет 1,2 МПа.

Область применения

• Гидроприводы прессов — фиксация рабочих органов в заданном положении .

• Металлорежущие и расточные станки .

• Литейные и литьевые машины .

• Мобильная техника — фиксация стрел, платформ .

• Гидрофицированное оборудование, требующее независимого управления и запирания отдельных гидролиний.

Важное эксплуатационное примечание

При эксплуатации гидрозамка ГЗМ 10/3МА необходимо соблюдать следующие правила:

• Монтаж: Установка производится между гидрораспределителем и монтажной плитой на стыковочную поверхность с уплотнением резиновыми кольцами круглого сечения .

• Чистота жидкости: Для увеличения срока службы рекомендуется использовать рабочую жидкость с классом чистоты не грубее 12 по ГОСТ 17216-71.

• Положение при монтаже: любое.

• Регулярное обслуживание: Периодическая проверка герметичности соединений и контроль рабочего давления в системе являются важными элементами технического обслуживания.
