Захват для тюков на телескопический погрузчик JCB

Описание

Захват для тюков (Bale Handler / Bale Attachment) – это специализированное навесное оборудование для телескопических погрузчиков JCB Loadall, предназначенное для эффективной работы с прямоугольными и круглыми тюками сена, соломы и силоса. Устройство устанавливается на телескопическую стрелу вместо стандартных паллетных вил и позволяет оператору быстро захватывать, поднимать, транспортировать и штабелировать тюки различного размера и веса.

Телескопические погрузчики JCB Loadall широко используются в сельском хозяйстве благодаря своей универсальности, высокой грузоподъемности и значительной высоте подъема, что позволяет эффективно складировать тюки в ангарах и на открытых площадках . Компания JCB предлагает полный спектр навесных орудий для работы с тюками – от простых штыревых вил до многофункциональных захватов с гидравлическим приводом .

Поисковые запросы, закрываемые товаром

захват для тюков JCB, навесное оборудование для тюков JCB Loadall, Bale Master JCB, захват для прямоугольных тюков JCB, захват для круглых тюков JCB, clap hands grab JCB, тюковый захват на телескопический погрузчик JCB, купить захват для тюков на JCB.

Конструкция и типы захватов для тюков JCB

Основные конструктивные элементы

Захваты для тюков JCB представляют собой прочную рамную конструкцию, состоящую из следующих элементов:

• Несущая рама – изготавливается из высокопрочной стали, обеспечивает жесткость и надежное крепление к стреле

• Зубья (штыри) – от 1 до 12 штук, изготавливаются из износостойкой усиленной стали, служат для протыкания и подхвата тюков

• Верхняя челюсть (прижим/грейфер) – гидравлически управляемая подвижная часть для фиксации тюка сверху (в гидравлических моделях)

• Гидроцилиндр – обеспечивает открытие и закрытие верхней челюсти

• Система крепления – совместима с быстросъемными интерфейсами JCB

• Универсальные болтовые кронштейны – обеспечивают совместимость с Q-Fit, Pin & Cone, Manitou и Kramer

Типы захватов для тюков JCB

Тип 1. JCB Bale Master (многофункциональный захват-тюкосборщик)

Флагманское решение JCB для работы с тюками, объединяющее функции бейл-клампа, штыревого захвата и вил в одном устройстве .

Ключевые характеристики Bale Master:

• Ширина: 77 дюймов (около 1956 мм)

• Высота: 107-115 дюймов (2718-2921 мм)

• Количество зубьев: 12

• Длина зубьев: 16 дюймов (406 мм)

• Сайд-шифт: 4 дюйма (102 мм) смещения влево/вправо

• Вес: 1415-1933 фунтов (642-877 кг)

• Крепление: универсальные болтовые кронштейны

Возможности Bale Master:

• Поднимает до 3 больших тюков Heston

• Поднимает до 4 тюков Quadrant

• Поднимает до 3 круглых тюков

• 6 боковых захватов с зубьями для превосходной стабильности и контроля тюков

• Нижняя рельса с зубьями 980 мм обеспечивает превосходную поддержку при подборе и транспортировке

• Регулируемая верхняя балка для индивидуальной настройки под разные типы тюков

• Сайд-шифт 100 мм для точного позиционирования

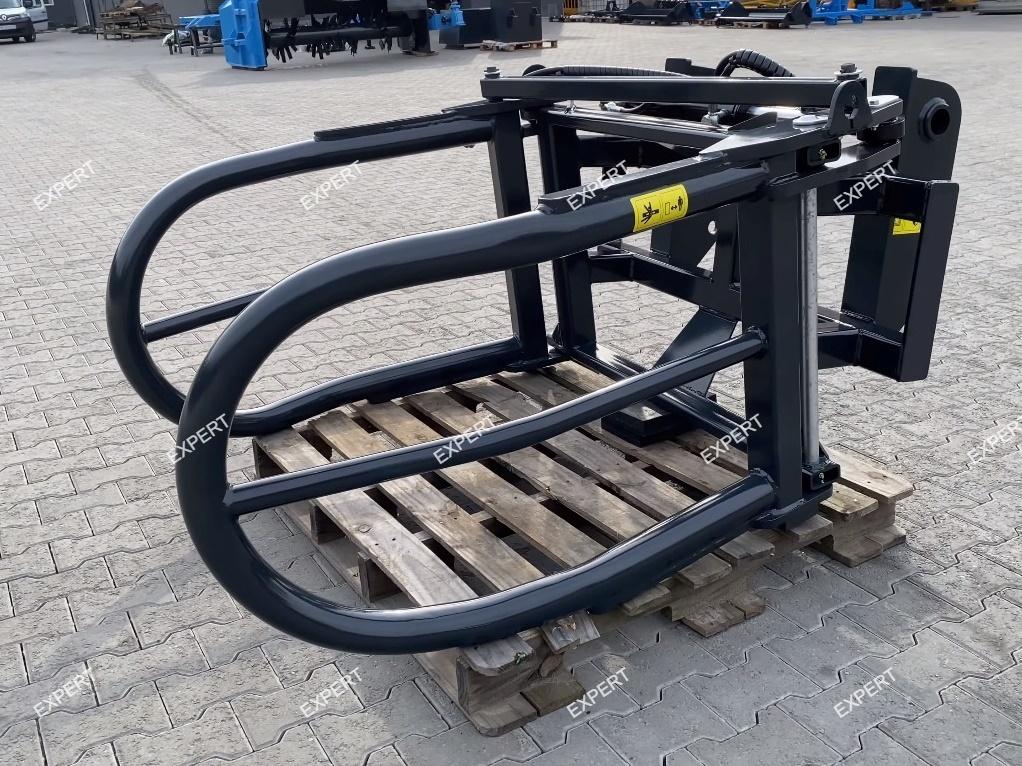

Тип 2. Гидравлический грейфер «Clap Hands Grab»

Захват с гидравлическим приводом, использующий «хлопающие» трубчатые рамы-лопасти для захвата тюков .

Характеристики:

• Гидроцилиндр двойного действия для закрытия трубчатых рам-«лопастей»

• Подходит для работы с упакованными и неупакованными тюками

• Эффективен для прямоугольных тюков и круглых рулонов (как установленных вертикально, так и лежащих на боку)

• Идеален для деликатного обращения с обмотанными в пленку тюками

• Совместим с телескопическими погрузчиками JCB, оснащенными вспомогательной гидравлической линией

Тип 3. Роликовый захват (Roller Tine Attachment)

Специализированный захват для бережного обращения с силосными тюками, обмотанными влагостойкой пленкой.

Характеристики:

• Конструкция из тяжелых труб диаметром 12 мм

• Мягко охватывает и поднимает тюк снизу

• Минимальное повреждение оберточного материала

• Идеален для упакованных рулонов

Тип 4. Штыревые вилы для тюков (Bale Spike)

Простые и надежные вилы для протыкания тюков. Доступны в однозубой и двухзубой конфигурациях.

Однозубые вилы:

• Подходят для компактных машин: JCB TM180, TM220, TM310, 526-56, 527-58

• Оснащаются дополнительными короткими вспомогательными зубьями для надежной фиксации груза

• Совместимость с интерфейсами: Compact Tool Carrier, standard Tool Carrier, Q-Fit, Pin & Cone

Двузубые вилы:

• Для двух круглых тюков рядом или одного прямоугольного тюка до 1.2×2.5 м

• Подходят для компактных машин с Tool Carrier

Трансформируемая версия:

• Болтовые съемные зубья

• Возможность использования в однозубой или двухзубой конфигурации

• Легкая замена изношенных зубьев

Высокоспинная версия:

• Высокая задняя рама из кованых зубьев 40×40 мм

• Дополнительная стабильность при укладке тюков в штабель и извлечении с высоты

Тип 5. Multi Shovel (многофункциональный ковш-грейфер)

Комбинированное навесное оборудование, объединяющее ковш для сыпучих материалов и гидравлический грейфер для тюков и рыхлого силоса .

Характеристики Multi Shovel:

• Объемы: 1.45, 1.59, 1.66 м³

• Ширина: 2150 мм, 2350 мм, 2450 мм

• Вес: 775-872 кг

• Доступно 32 варианта комбинаций

• Усиленная конструкция ковша из моноблочной структуры 8 мм

• Кованые зубья на болтовом креплении (опционально)

Совместимость с телескопическими погрузчиками JCB

Системы быстрого крепления JCB

Захваты для тюков JCB совместимы со всеми основными системами крепления телескопических погрузчиков JCB :

Тип крепления	Применение
Q-Fit	Стандартное крепление для Loadall, включая 527-58, 542-70
Pin & Cone	Традиционная система с пальцами и конусами
Compact Tool Carrier	Для компактных моделей (TM180, TM220)
Standard Tool Carrier	Для универсальных моделей
Универсальные болтовые кронштейны	Совместимость с Manitou и Kramer

Основные совместимые модели телескопических погрузчиков JCB

Модель	Грузоподъемность	Высота подъема	Подходящие захваты
JCB TM180	компактный	–	Однозубые вилы
JCB TM220	компактный	–	Однозубые вилы
JCB TM310	полноразмерный	–	Однозубые вилы
JCB 526-56	компактный	5.6 м	Однозубые вилы, Multi Shovel
JCB 527-58	2.5 т	5.8 м	Однозубые вилы, Multi Shovel
JCB 525-60	–	–	Multi Shovel
JCB 541-70	4.2 т	7.0 м	Multi Shovel, Bale Master
JCB 535-95	–	9.5 м	Multi Shovel, Bale Master
JCB TM320S	3.2 т	5.2 м	Bale Master, Clap Hands Grab
JCB TM420S	4.1 т	5.2 м	Bale Master, Clap Hands Grab

Область применения

Захваты для тюков на телескопический погрузчик JCB эффективно используются в следующих сферах.

Сельское хозяйство и животноводство:

• Погрузка и разгрузка тюков в поле и на ферме

• Складирование тюков в штабеля под крышей ангара

• Транспортировка тюков между полями и фермой

• Подача тюков в кормосмесители для раздачи скоту

• Работа с силосными тюками, обмотанными в пленку

Многофункциональное использование:
Одна и та же машина с соответствующим захватом может использоваться круглогодично :

• Летом – заготовка сена и соломы, укладка скирд

• Осенью – перегрузка зерна и работа с сыпучими материалами

• Зимой – раздача кормов и уборка снега

Преимущества использования захватов для тюков JCB

Максимальная производительность. JCB Bale Master позволяет за один проход поднимать до 3-4 тюков, что значительно сокращает количество рейсов и время обработки поля .

Универсальность. Штыревые вилы подходят для протыкания любых типов тюков, гидравлический грейфер идеален для деликатного обращения с обмотанными рулонами, а Bale Master объединяет все функции в одном устройстве .

Бережное обращение с тюками. Роликовый захват и Clap Hands Grab минимизируют повреждение оберточной пленки на силосных рулонах, сохраняя герметичность упаковки и качество корма .

Точность и контроль. Сайд-шифт Bale Master (102 мм смещения) позволяет оператору точно позиционировать тюки в штабеле без дополнительных маневров погрузчиком .

Совместимость со всеми JCB Loadall. Универсальные болтовые кронштейны обеспечивают совместимость с Q-Fit, Pin & Cone, Manitou и Kramer, что позволяет использовать один захват на разных машинах .

Простота обслуживания. Зубья на многих моделях крепятся болтами – легко заменяются при износе без сварки. Высокоспинная версия особенно удобна для работы с высокими штабелями .

Высота подъема. Телескопические погрузчики JCB Loadall обеспечивают высоту подъема до 9.5 метров (модель 535-95), позволяя укладывать тюки в штабеля в три-четыре яруса .

Безопасность. Система «умной» гидравлики JCB Loadall серии III автоматически активирует аварийную остановку при обнаружении перегрузки .

Комфорт оператора. Улучшенная обзорность кабины CommandPlus (увеличена на 14% вперед и вверх) обеспечивает отличный обзор при манипуляциях с тюками на высоте .

Рекомендации по выбору и эксплуатации

При выборе захвата для тюков JCB рекомендуется:

1. Уточнить модель телескопического погрузчика JCB и тип системы крепления (Q-Fit, Pin & Cone, Tool Carrier).

2. Определить тип тюков:

   • Для стандартных прямоугольных и круглых тюков – штыревые вилы

   • Для упакованных силосных тюков – роликовый захват или Clap Hands Grab

   • Для максимальной производительности – Bale Master (до 3-4 тюков за раз)

3. Для хозяйств с большим объемом тюкования рассмотреть Bale Master – он заменяет три типа навески .

4. Для универсального использования (тюки + сыпучие материалы) – Multi Shovel .

Рекомендации по эксплуатации:

• Регулярно проверяйте состояние зубьев – при износе заменяйте болтовые элементы

• Смазывайте шарнирные соединения гидравлических захватов по графику

• При использовании Clap Hands Grab убедитесь в исправности вспомогательной гидравлической линии

• Соблюдайте грузоподъемность погрузчика – Bale Master поднимает до 3-4 тюков, но проверяйте вес каждого типа тюков

• При работе с высокими штабелями используйте модель Bale Master с регулируемой верхней балкой

Захват для тюков на телескопический погрузчик JCB – это эффективное решение для сельскохозяйственных предприятий, фермерских хозяйств и подрядчиков по заготовке кормов. Благодаря широкому ассортименту навесного оборудования – от простых штыревых вил до флагманского Bale Master, поднимающего до 4 тюков за один раз – каждый может подобрать оптимальную конфигурацию под свои задачи. Универсальность систем быстрой смены навески JCB и совместимость с различными интерфейсами крепления позволяют использовать одно навесное оборудование на нескольких машинах .
