Вилы с кареткой на фронтальный погрузчик Volvo

Описание товара

Вилы с кареткой представляют собой специализированное сменное навесное оборудование для фронтальных колесных погрузчиков Volvo. Конструкция состоит из усиленной цельносварной каретки с верхними и нижними проушинами для пальцевого крепления к стреле погрузчика, а также двух сменных вил переменного сечения с возможностью регулировки ширины захвата .

Изделие изготавливается в соответствии с ISO-стандартами и полностью адаптировано под работу с погрузчиками Volvo . Каретка и вилы выполнены из высокопрочной стали, прошедшей термическую обработку, что обеспечивает устойчивость к ударным нагрузкам при работе с тяжелыми и абразивными материалами. Установка вил с кареткой позволяет переоборудовать фронтальный погрузчик Volvo из ковшовой машины в эффективный штабелер для работы с пакетированными грузами, поддонами, длинномерными материалами и грузами в специализированной таре .

Совместимость

Оборудование адаптировано под систему навески фронтальных погрузчиков Volvo с рычажной системой Z-типа. Каретка оснащена посадочными проушинами, соответствующими штатным крепежным параметрам стрелы погрузчиков Volvo . Фиксация на стреле осуществляется с использованием штатных пальцев погрузчика или через гидравлическую быстросъемную систему Volvo без необходимости дополнительной доработки крепежных элементов .

Вилы с кареткой совместимы со следующими модельными рядами Volvo:

• Компактные погрузчики серий L20-L30 (L20F, L25F, L28F, L30B, L30G, L30Z)

• Погрузчики среднего класса серии L35-L45 (L35G, L45H)

• Погрузчики серии L50-L60 (L50H, L60H, L60E)

• Погрузчики серии L70 и выше (L70, L90, L110, L120, L150, L180)

Важным условием совместимости является соответствие межосевого расстояния проушин каретки и диаметра пальцев крепления параметрам конкретной модификации погрузчика. Вилы производства Volvo CE имеют заводскую совместимость со всем модельным рядом погрузчиков Volvo . Перед установкой требуется верификация этих данных с технической документацией базовой машины.

Технические характеристики

Параметр	Значение
Тип конструкции	Двухвильная каретка с регулировкой ширины захвата
Способ присоединения к погрузчику	Жесткое пальцевое крепление / гидравлический быстросъем
Материал каретки	Конструкционная сталь повышенной прочности
Материал вил	Кованая сталь с термической обработкой
Расстояние от спинки до центра тяжести груза (C.O.G.)	500 мм или 600 мм
Толщина опорной плиты каретки	40-60 мм в зависимости от исполнения
Тип замков фиксации вил	Автоматические ступенчатые или механические поворотные
Наличие ребер жесткости	Усиление в зонах крепления к стреле и нижней опорной плите
Посадочный размер под вилы	ISO 50x150 мм (стандартный)

Типы и виды исполнения

Для фронтальных погрузчиков Volvo предлагаются следующие типы вил с кареткой в зависимости от условий эксплуатации:

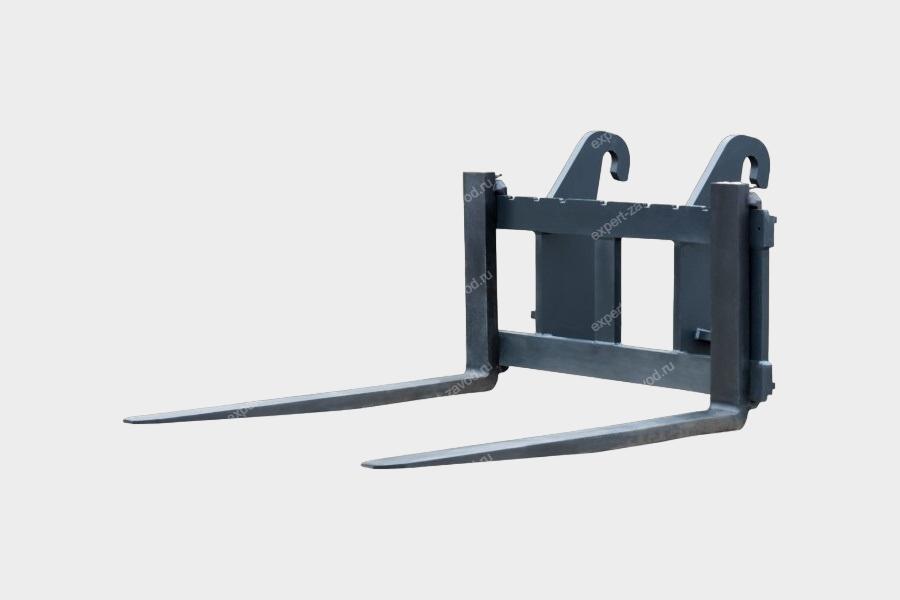

Стандартное исполнение — две плоские вилы со скошенными рабочими носами. Предназначено для работы с европоддонами, деревянными ящиками, мешками и другой стандартной тарой на твердых покрытиях. Конструкция каретки решетчатого типа обеспечивает хорошую видимость оператору .

Усиленное исполнение (Heavy Duty) — каретка с увеличенным сечением металла и укороченные вилы повышенной толщины. Для работы с тяжелыми грузами: металлическими блоками, бетонными изделиями, каменными блоками. Рекомендуемая ширина каретки от 1500 мм .

Широкозахватное исполнение — каретка увеличенной ширины (до 2000 мм) с посадочными местами под три или четыре вилы. Для одномоментной работы с двумя европоддонами или перемещения негабаритных грузов .

Исполнение с гидравлическим позиционером вил — каретка оснащена гидравлическим механизмом регулировки ширины между вилами, управляемым из кабины через третью гидравлическую функцию. Позволяет оператору изменять положение вил без выхода из машины .

Исполнение с гидравлическим боковым сдвигом — усовершенствованная версия с гидравлическим позиционером вил и функцией поперечного смещения каретки. Управляется с помощью переключателя и третьей гидравлической функции. Особенно удобна при работе в ограниченном пространстве, устраняя необходимость маневрировать погрузчиком для позиционирования вил .

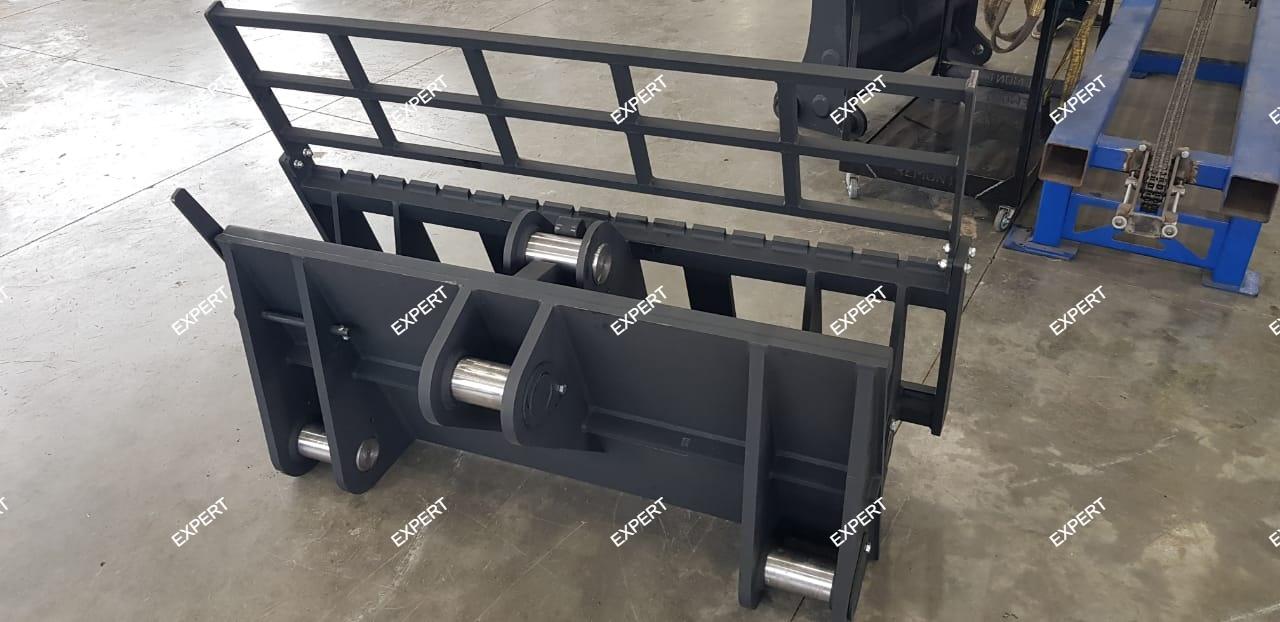

Исполнение с защитной спинкой — каретка дополнена вертикальным защитным листом выше уровня проушин или защитной решеткой. Предотвращает смещение груза назад на стрелу и кабину оператора при резком торможении или работе на уклонах .

Исполнение с удлинителями вил — комплектация включает съемные насадки-удлинители для увеличения рабочей длины вил. Применяется для работы с рулонами, тюками сена, длинномерными пиломатериалами.

Параметры выбора

Параметр	Диапазон значений
Номинальная грузоподъемность на вилах	2000 кг, 3000 кг, 4000 кг, 5000 кг, 6000 кг
Ширина каретки	1200 мм, 1400 мм, 1500 мм, 1800 мм, 2000 мм
Длина вил в стандартном исполнении	1000 мм, 1200 мм, 1500 мм, 1750 мм
Сечение вилы (высота полки х толщина)	100x30 мм, 120x40 мм, 150x50 мм
Диапазон регулировки ширины между вилами	От 250 до 1100 мм
Диаметр посадочных пальцев под стрелу Volvo	От 40 до 80 мм в зависимости от модели погрузчика
Масса оборудования в сборе	От 110 до 650 кг в зависимости от исполнения

Область применения

Вилы с кареткой на фронтальный погрузчик Volvo востребованы в следующих сферах деятельности :

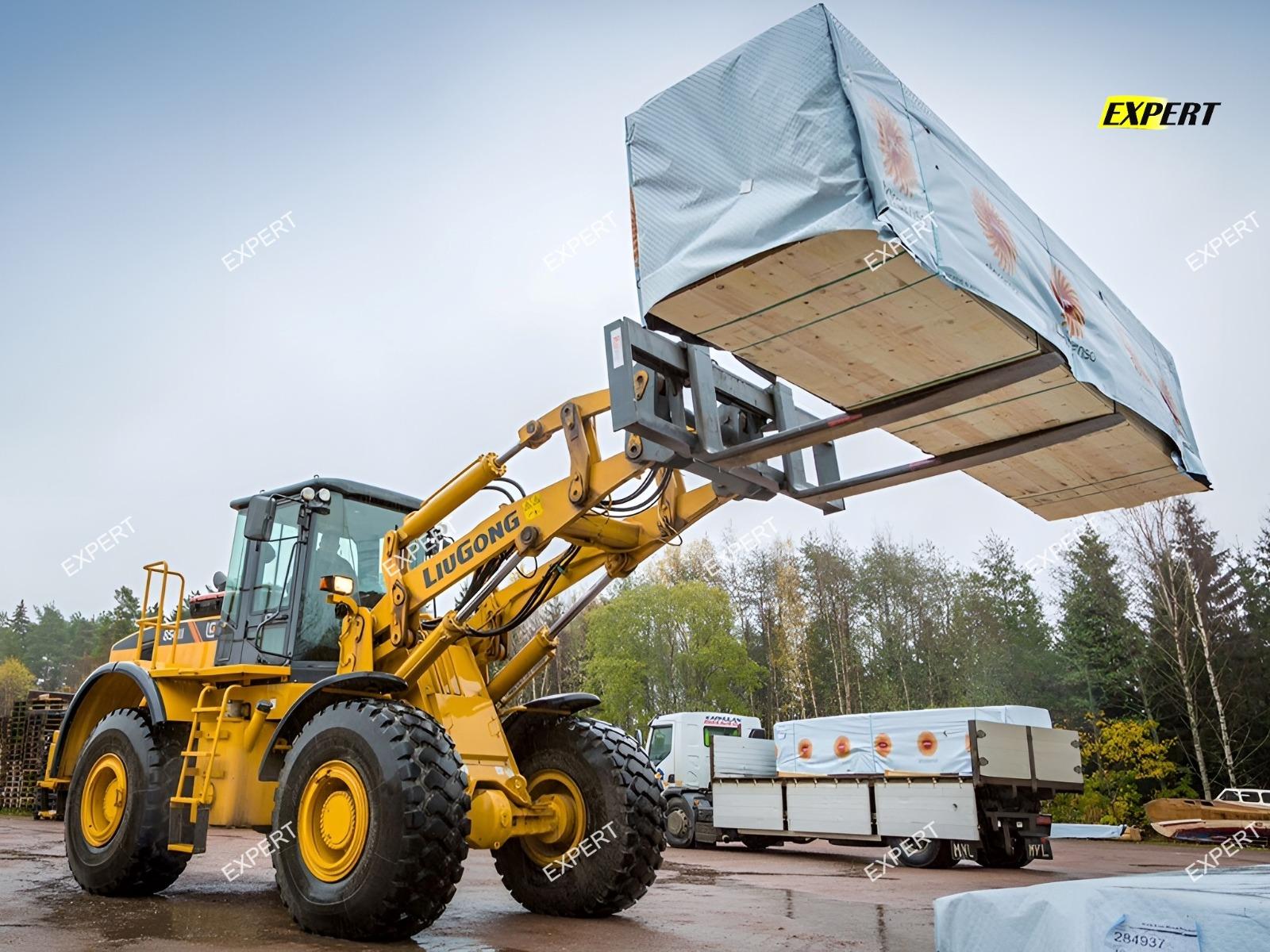

Строительная отрасль — перегрузка и штабелирование поддонов с кирпичом, газобетонными блоками, тротуарной плиткой, мешками с сухими строительными смесями. Перемещение металлических контейнеров с арматурой и фурнитурой.

Сельское хозяйство — работа с биг-бэгами, содержащими зерно, комбикорм, минеральные удобрения. Транспортировка прессованного сена и соломы в рулонах (в комплекте с удлинителями вил). Перемещение ящиков с сельхозпродукцией на поддонах .

Складские терминалы открытого типа — разгрузка железнодорожных вагонов и автомобильных фур с пиломатериалами, упакованными на паллетах. Штабелирование готовой продукции на бетонных площадках хранения.

Производственные цеха — подача сырья к технологическим линиям, перемещение контейнеров со стружкой и отходами производства, работа с заготовками в пачках.

Предприятия по переработке отходов — погрузка спрессованных кип макулатуры, пластика, металлолома при условии наличия защиты каретки от механических повреждений.

Деревообработка — транспортировка пакетов пиломатериалов, перемещение штабелей доски и бруса на складах готовой продукции.

Коммунальное хозяйство — погрузка и перемещение контейнеров с отходами, работа на сортировочных станциях.

Важное эксплуатационное примечание

При установке вил с кареткой на фронтальный погрузчик Volvo происходит смещение центра тяжести груза вперед относительно оси передних колес машины. В связи с этим фактическая безопасная грузоподъемность погрузчика при работе с вилами снижается по сравнению с работой стандартным ковшом. Например, погрузчик Volvo L28F имеет паспортную вильную нагрузку до 2200 кг . Оператору необходимо руководствоваться грузовой характеристикой, приведенной в руководстве по эксплуатации конкретной модификации погрузчика.

При использовании вил с кареткой на погрузчиках Volvo следует соблюдать следующие правила:

• Регулярно проверять состояние фиксаторов вил на каретке

• Не осуществлять подкоп груза на скорости движения

• Перед каждым подъемом груза убеждаться в равномерном распределении веса на обе вилы

• При работе с гидравлическим позиционером вил использовать только штатное гидравлическое оборудование погрузчика

• Соблюдать требования безопасности при работе с навесным оборудованием согласно инструкции по эксплуатации погрузчика
