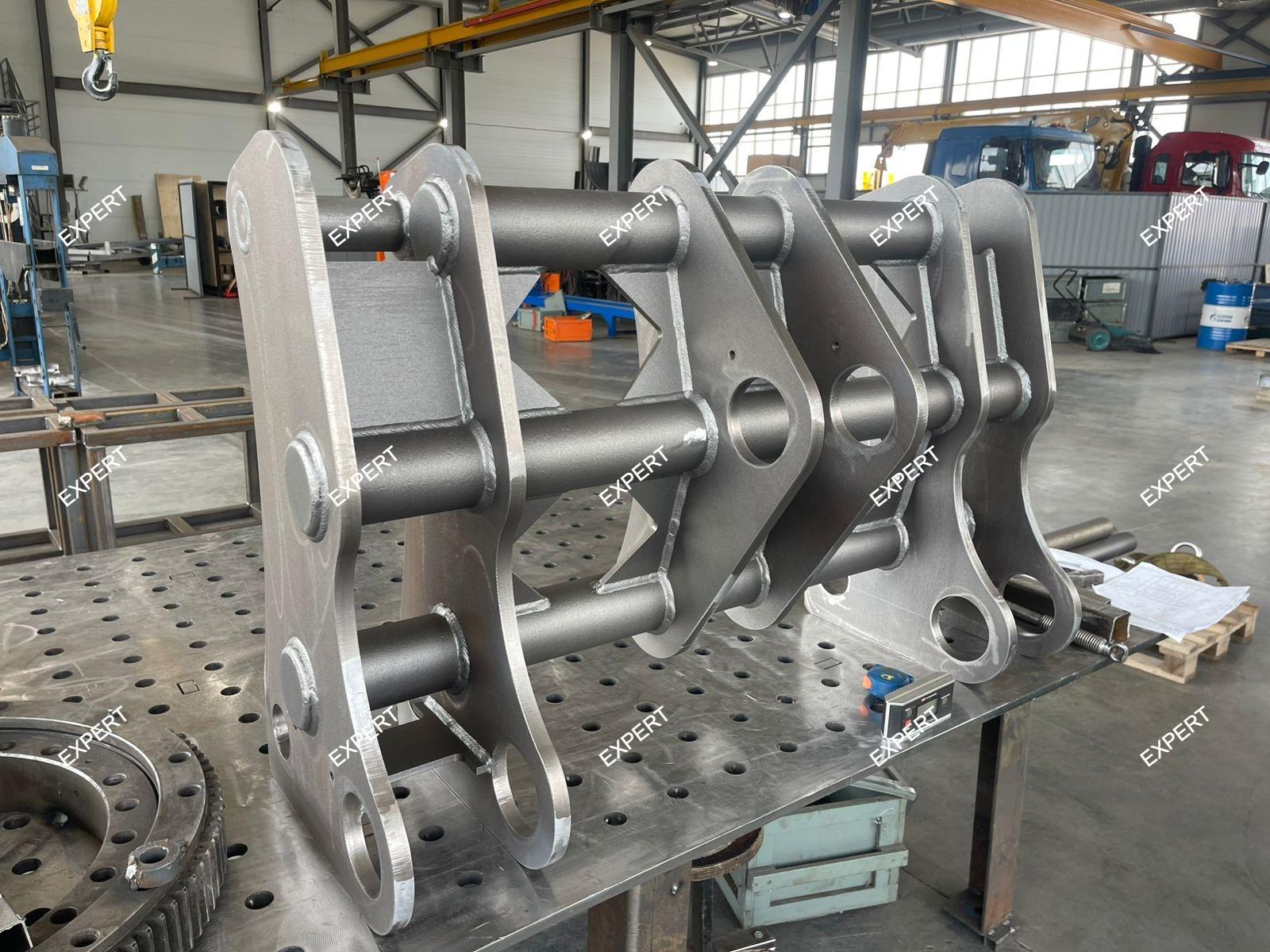

Квик-каплер (Быстросъем) механический

Свежая информация

Состояние: новое
Торг: 1
Быстросъем: XCMG
Быстросъем: BOBCAT
Быстросъем: CASE
Быстросъем: CATERPILLAR
Быстросъем: CUKUROVA
Быстросъем: DEVELON
Быстросъем: DOOSAN / DEVELON
Быстросъем: FURUKAWA
Быстросъем: HIDROMEK
Быстросъем: HITACHI
Быстросъем: HYUNDAI
Быстросъем: HZM
Быстросъем: JCB
Быстросъем: JOHN DEERE
Быстросъем: KOBELCO
Быстросъем: KOMATSU
Быстросъем: LGCE (SDLG)
Быстросъем: LIEBHERR
Быстросъем: LIUGONG
Быстросъем: LONKING
Быстросъем: LOVOL
Быстросъем: MITSUBISHI
Быстросъем: MST
Быстросъем: NEW HOLLAND
Быстросъем: SANY
Быстросъем: SHANTUI
Быстросъем: SUNWARD
Быстросъем: TEREX
Быстросъем: UMG
Быстросъем: VOLVO

Механический квик-каплер (быстросъем) для экскаваторов-погрузчиков

Общее описание

Механический квик-каплер, также известный как быстросъемное устройство (БСУ) или quick hitch, — это адаптер, монтируемый на рукоять экскаватора или стрелу погрузчика вместо штатного шарнира ковша. Устройство предназначено для быстрой и безопасной смены навесного оборудования — ковшей, грейферов, гидромолотов, вил — без использования тяжелого ручного инструмента и с минимальными физическими усилиями .

Ключевое преимущество установки механического квик-каплера — колоссальная экономия времени. При штатной сцепке смена ковша занимает не менее получаса, требует выбивания пальцев кувалдой и привлечения помощника. С механическим быстросъемом этот процесс сокращается до 2-5 минут .

Поисковые запросы по теме: быстросъем механический, квик-каплер, quick hitch, быстросъем для экскаватора-погрузчика, механический квик-каплер цена, quick coupler manual, быстросъем JCB 3CX, механический быстросъем для JCB.

Типы механических квик-каплеров

По конструкции механизма фиксации механические быстросъемы делятся на два основных типа.

Пружинный механизм (Spring-type)

Фиксация происходит автоматически за счет пружины при наезде на палец. Обеспечивает высокую скорость замены, компактен и надежен. Пружинный механизм не теряет работоспособности даже в условиях сильной загрязненности. Наиболее распространен на экскаваторах-погрузчиках.

Винтовой механизм (Screw-type)

Фиксация осуществляется вращением винта с помощью специального инструмента. Имеет простую конструкцию и среднюю скорость замены (около 5-10 минут). Подойдет тем, кому не требуется частая смена навесного оборудования.

Рычажный механизм (Ratchet-type)

Использует храповой механизм для фиксации. Обеспечивает надежное закрепление и не требует специального инструмента .

Преимущества механического квик-каплера

Преимущество	Описание
Доступная цена	Существенно дешевле гидравлического аналога
Простота конструкции	Минимум деталей, нечему ломаться, высокая надежность
Не зависит от гидравлики	Не требует подключения к гидравлической системе
Работоспособность в грязи	Особенно пружинные механизмы не боятся загрязнений
Не требует доработок	Устанавливается «как есть» на штатные пальцы
Долговечность	Благодаря качественному покрытию защищено от коррозии и износа

Недостатки механического квик-каплера

Недостаток	Описание
Требуется выход из кабины	Оператору нужно выходить для переключения
Физические усилия	Рычаг может заклинивать от грязи
Человеческий фактор	Риск неполной фиксации навески
Нет обратной связи	Из кабины не видно, надежно ли защелкнулся механизм

Совместимость с техникой

Механические квик-каплеры выпускаются для широкого спектра техники — от мини-экскаваторов до тяжелых строительных машин.

JCB 3CX / 4CX / 5CX

Для экскаваторов-погрузчиков JCB 3CX, 4CX и 5CX доступен механический быстросъем (OEM номер 980/88833). Устройство изготавливается из высокопрочной стали, устойчивой к механическим повреждениям, и совместимо с широким спектром навесного оборудования — ковшами, захватами, гидромолотами .

Официальная комплектация JCB 3CX включает задний механический быстросъем (Rear mechanic quick coupler). В некоторых модификациях также присутствует фронтальный гидравлический быстросъем для переднего погрузочного оборудования .

Другие марки технике

Марка	Модели	Примечания
Caterpillar	428, 432, 434, 444	Механический квик-каплер QWP-46
Case	570ST, 580ST, 695ST	Совместимость по замерам
Komatsu	WB93, WB97	Совместимость по замерам
Volvo	BL61, BL71	Совместимость по замерам
Hitachi	Экскаваторы-погрузчики	Совместимость по замерам
John Deere	310, 315, 325J	Совместимость по замерам

Технические характеристики

Размерный ряд механических квик-каплеров

В таблице представлен стандартный размерный ряд механических быстросъемов, применимый к различным классам техники :

Модель	Диаметр пальцев, мм	Масса быстросъема, кг	Техника (тоннаж)
HMB02	25-35	30-50	0.8-3.5 т
HMB06	40-50	50-80	4-7 т
HMB08	50-55	80-115	8-9 т
HMB15	60-65	160-220	10-18 т
HMB20	70-80	340-400	20-24 т
HMB25	90	380-420	25-29 т
HMB30	90-100	420-580	30-39 т
HMB40	100-110	550-760	40-45 т

Основные параметры для JCB 3CX

Параметр	Значение
Эксплуатационная масса	7 660 – 8 185 кг
Диаметр ковшевых пальцев	45 мм
Диапазон ширины рукояти	85-230 мм (в зависимости от оснастки)
Масса быстросъема	80-160 кг
Тип	Механический (пружинный / рычажный)

Принцип работы

Механический квик-каплер работает по простому и надежному принципу:

1. Оператор подъезжает к навесному оборудованию, установленному на подставке

2. Производит зацепление верхней части быстросъемной рамки за ответную планку навески

3. Заваливание стрелы вперед обеспечивает попадание нижних проушин в пазы рамки

4. Пружинный или рычажный механизм автоматически фиксирует положение навески (для пружинных моделей)

5. Оператор визуально проверяет надежность фиксации

6. Для отсоединения навески последовательность выполняется в обратном порядке

Важно отметить, что при использовании винтового механизма фиксация и расфиксация выполняются вращением винта специальным ключом, что занимает немного больше времени, но обеспечивает более жесткую фиксацию.

Совместимое навесное оборудование

После установки механического квик-каплера к экскаватору-погрузчику может подключаться широкий спектр навесного оборудования :

• Ковши различной вместимости — стандартные, траншейные, планировочные, челюстные ковши

• Грейферы и захваты — для захвата и перемещения различных материалов

• Гидромолоты — для демонтажных работ и дробления породы

• Рыхлители — для плотных и мерзлых грунтов

• Паллетные вилы — для складских и логистических работ

• Отвалы для снега — для зимней уборки

Область применения

Экскаваторы-погрузчики с механическими квик-каплерами эффективно используются в следующих сферах :

Строительство и гражданское строительство:

• Разработка котлованов и траншей с быстрой сменой ковшей разной ширины

• Планировка откосов и оснований

• Погрузочно-разгрузочные работы

Коммунальное хозяйство:

• Земляные работы в стесненных условиях городской застройки

• Ремонт подземных коммуникаций

• Уборка снега и благоустройство территорий

Сельское хозяйство:

• Копка траншей под дренажные системы

• Подготовка оснований под строительство

• Погрузочно-разгрузочные работы с сыпучими материалами

Рекомендации по выбору

При выборе механического квик-каплера учитывайте:

1. Модель экскаватора-погрузчика — от этого зависят посадочные размеры и допустимый типоразмер быстросъема

2. Диаметр посадочных пальцев — наиболее важный параметр; для JCB 3CX стандартным является 45 мм

3. Ширину рукояти — внутреннее расстояние между проушинами на рукояти

4. Тип механизма — пружинный (быстрее смена) или винтовой (бюджетный вариант)

5. Межцентровое расстояние — расстояние между осями верхнего и нижнего пальца

Рекомендации по эксплуатации:

• Регулярно смазывайте шарнирные соединения и пружинный механизм

• Перед началом работы визуально проверяйте надежность фиксации навески

• Следите за состоянием запирающих пальцев — при износе своевременно заменяйте

• Храните сменное навесное оборудование на подставках, обеспечивающих удобный доступ

• При работе в зимних условиях очищайте быстросъем от наледи для обеспечения надежной фиксации

Сравнение с гидравлическим квик-каплером

Параметр	Механический	Гидравлический
Цена	Низкая	Высокая (в 3-5 раз дороже)
Скорость смены навески	2-5 минут	10-30 секунд
Выход из кабины	Требуется	Не требуется
Требования к гидравлике	Не требует	Требует вспомогательную гидролинию
Надежность	Высокая	Средняя/Высокая
Сложность установки	Низкая	Высокая
Обслуживание	Минимальное	Требует проверки гидравлики

Выбирайте механический квик-каплер, если:

• вы меняете навесное оборудование 1-3 раза в день или реже

• у вас ограниченный бюджет

• на вашей технике нет вспомогательной гидравлической линии

• вы цените надежность и простоту конструкции

Заключение

Механический квик-каплер (быстросъем) — это надежное, простое и экономичное решение для быстрой смены навесного оборудования на экскаваторах-погрузчиках и другой строительной технике. Устройство позволяет оператору менять ковши, грейферы, гидромолоты и другое оборудование за 2-5 минут без использования кувалды и выбивания пальцев .

Благодаря совместимости с широким спектром навесного оборудования и простой конструкции, механический квик-каплер является оптимальным выбором для строительных, коммунальных и сельскохозяйственных предприятий, где смена навески происходит с умеренной частотой . При выборе устройства важно правильно определить посадочные размеры вашей техники (диаметр пальцев, ширину рукояти и межцентровое расстояние) .
