Быстросъем (Квик-каплер) на экскаватор-погрузчик

Свежая информация

Состояние: новое
Торг: 1
Вид спецтехники: экскаватор
Тип по изготовителю: оригинал
Состояние: новый
Тип: приспособления для спецтехники
Быстросъем: на экскаватор
Быстросъем: для телескопического погрузчика
Быстросъем: на погрузчик
Быстросъем: на экскаватор погрузчик
Быстросъем: для фронтального погрузчика
Быстросъем: для вилочных погрузчиков
Быстросъем: Xcmg
Быстросъем: Lovol
Быстросъем: MST
Быстросъем: Terex
Быстросъем: Hitachi
Быстросъем: Komatsu
Быстросъем: Hyundai
Быстросъем: CAT
Быстросъем: CASE
Быстросъем: Hidromek
Быстросъем: Doosan
Быстросъем: Volvo
Быстросъем: Bobcat
Быстросъем: Caterpillar
Быстросъем: John Deere
Быстросъем: Kobelco
Быстросъем: New Holland
Быстросъем: ТВЭКС
Быстросъем: Manitou
Быстросъем: JCB

Быстросъем (квик-каплер) для экскаватора-погрузчика: полное руководство по выбору

Что такое быстросъем и зачем он нужен

Быстросъемное устройство (квик-каплер, quick hitch) – это специальный адаптер, который монтируется на стрелу или рукоять экскаватора-погрузчика вместо штатного шарнира ковша . Устройство позволяет фиксировать и освобождать навесное оборудование за секунды: без необходимости выхода оператора из кабины или с минимальными ручными манипуляциями .

Экскаватор-погрузчик – универсальная машина, но ее потенциал раскрывается полностью только при наличии возможности быстрой смены навесного оборудования. Ручная замена ковшей, гидромолотов, грейферов или вил отнимает драгоценное время, силы оператора и снижает общую эффективность машины . Быстросъем превращает экскаватор-погрузчик в настоящий «швейцарский нож» на стройплощадке, позволяя одной машиной выполнять те работы, для которых раньше требовались несколько видов техники .

Поисковые запросы по теме: *быстросъем для экскаватора-погрузчика, квик-каплер, купить быстросъем, механический быстросъем JCB 3CX, гидравлический быстросъем, быстросъем на погрузчик.*

Типы быстросъемных устройств

Для экскаваторов-погрузчиков и фронтальных погрузчиков выпускают два основных типа быстросъемных механизмов: механические и гидравлические .

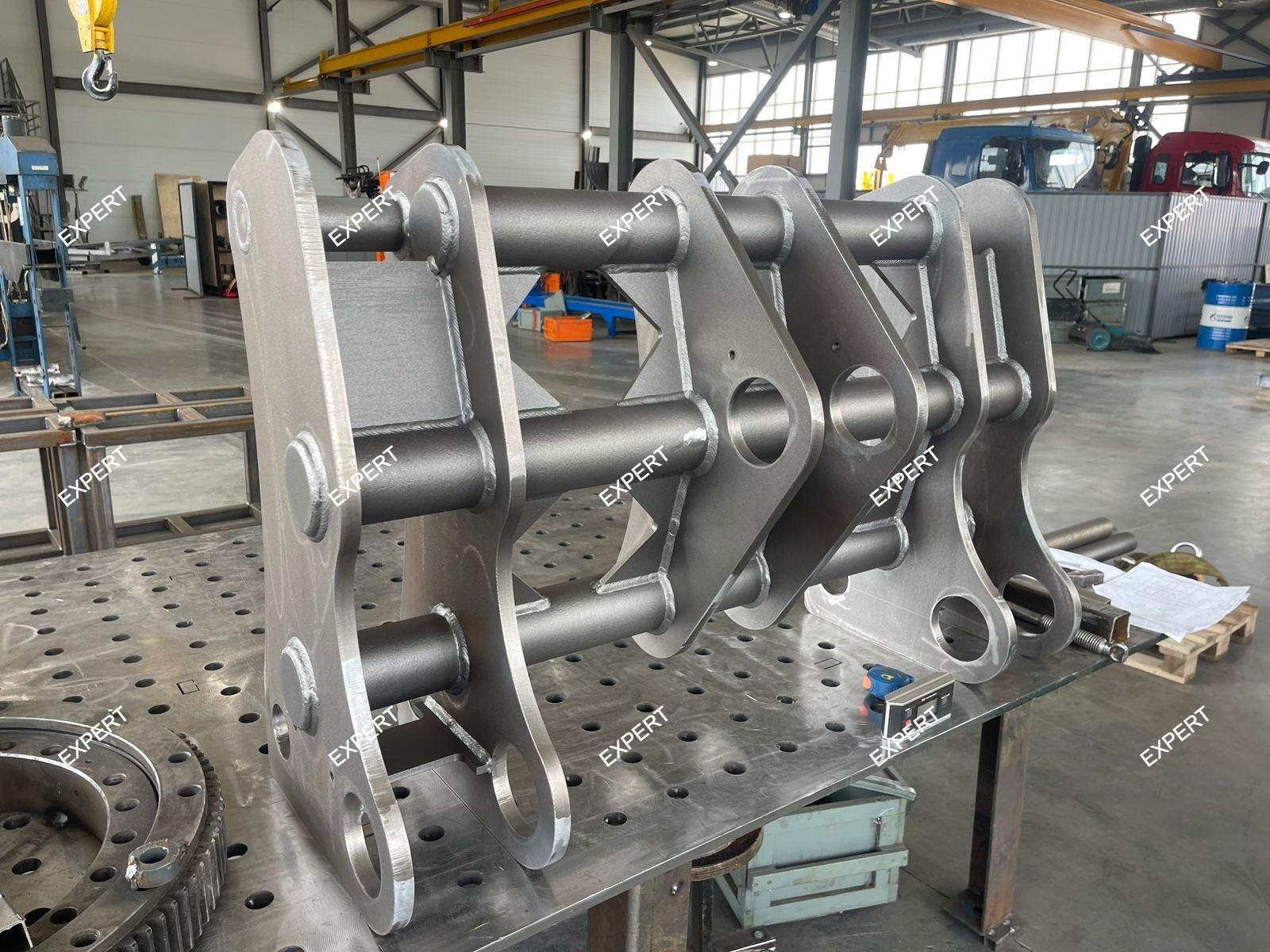

Механический быстросъем

Механический квик-каплер – это устройство с ручной фиксацией навесного оборудования. Крепление и отсоединение выполняется с помощью рычага или специального ключа, оператор должен покидать свое место .

Два подтипа механических квик-каплеров:

Тип	Принцип работы	Особенности
Винтовой (Screw-type)	Фиксация осуществляется вращением винта специальным ключом	Простая конструкция, низкая стоимость, время замены 5-10 минут
Пружинный (Spring-type)	Автоматическая фиксация за счет пружины при наезде на палец	Компактный, быстрая замена, не теряет работоспособности при загрязнении

Преимущества механического быстросъема:

• Доступная цена – существенно дешевле гидравлического аналога

• Надежность и простота конструкции – минимум деталей, нечему ломаться

• Не зависит от гидравлики – работает без дополнительных гидролиний

• Устанавливается «как есть» – без доработок машины

Недостатки механического быстросъема:

• Требуется выход из кабины для переключения

• Физические усилия – рычаг может заклинивать от грязи

• Риск человеческого фактора – можно забыть проверить фиксацию

• Нет обратной связи из кабины о надежности защелкивания

Гидравлический быстросъем

Гидравлический квик-каплер – устройство, в котором соединение происходит с помощью гидроцилиндра, управляемого оператором из кабины машины . Система часто оснащается автоматической блокировкой для абсолютной безопасности .

Преимущества гидравлического быстросъема:

• Максимальная скорость – смена инструмента за 10-15 секунд без выхода из кабины

• Безопасность – системы автоматической блокировки исключают случайное расцепление

• Эффективность – идеален для задач, где навеска меняется 5-10 раз в день

• Комфорт оператора – работа в чистой кабине, без грязи и усилий

Недостатки гидравлического быстросъема:

• Высокая стоимость – цена в несколько раз выше механического аналога

• Сложность подключения – требует квалифицированного подключения к гидросистеме

• Зависимость от гидравлики – при утечке через каплер инструмент может «заморозиться» на стреле

• Увеличение веса – немного сокращает полезную грузоподъемность и вылет стрелы

Важно: Для установки гидравлического быстросъемного механизма машина должна быть оборудована двухпоточной гидроразводкой .

Конструкция и принцип работы

Основные компоненты

Быстросъемное устройство состоит из рамной конструкции, которая устанавливается на рукоять экскаватора вместо штатного ковша. С одной стороны устройство повторяет геометрию стрелы экскаватора для установки ковша, а с другой – геометрию ковша для установки на рукоять .

Принцип работы механического быстросъема

Обычная смена ковша путем выбивания пальцев кувалдой заменяется простым действием: оператор подводит стрелу экскаватора к ковшу и подцепляет его за верхний палец быстросъемом. При заваливании рукояти на себя второй палец автоматически вщелкивается в быстросъем (в пружинных моделях) или фиксируется вращением винта (в винтовых). Для снятия ковша достаточно вытащить стопорный палец, комплектным рычагом отпустить прижимной крюк и положить ковш в удобное место .

Кинематика подворога оборудования

Качественные быстросъемы спроектированы с учетом кинематики экскаватора-погрузчика, обеспечивая правильные углы раскрытия и закрытия ковша, а также подворот оборудования в транспортное положение . Это особенно важно для работы в стесненных условиях и при транспортных переездах.

Совместимость с техникой

Общие параметры для экскаваторов-погрузчиков

Для механических быстросъемов, устанавливаемых на экскаваторы-погрузчики массой 3-7 тонн, характерны следующие параметры:

Параметр	Значение
Масса базовой машины	3-7 тонн
Диаметр ковшевых пальцев	30-60 мм
Ширина рукояти	215-250 мм
Межосевое расстояние	180-450 мм
Масса БСУ	40 кг
Тип	Механический (винтовой)

Для экскаваторов-погрузчиков массой 7-9 тонн (JCB 3CX/4CX, Terex 860, Hydromek 102 и аналоги) типовые параметры быстросъема составляют: диаметр пальцев 45-50 мм, ширина рукояти 205-256 мм, межосевое расстояние 340-400 мм, масса БСУ 80-150 кг .

Совместимость со штатными ковшами

Важный вопрос: можно ли после установки быстросъема использовать штатный ковш?

Ответ зависит от размерности погрузчика. Для экскаваторов-погрузчиков и фронтальных погрузчиков массой до 15 тонн допускается установка быстросъемов типа «от пальцев к пальцам» – присоединительные размеры квик-каплера со стороны ковша соответствуют штатным. Переделка ковша не потребуется .

Если машина имеет массу более 15 тонн и ранее на ней быстросъем не был установлен, то кронштейн ковша необходимо переделывать под крючковой тип крепления. На такие погрузчики устанавливаются квик-каплеры только крючкового типа, так как за счет компактной конструкции они позволяют сохранить грузоподъемность и кинематику базового носителя .

Примеры совместимости по маркам

JCB 3CX / 4CX: Пружинный механический быстросъем массой 80 кг из стали 09Г2С, поставляемый с 2 пальцами . Идеален для быстрой смены ковшей и другого навесного оборудования. Пружинный тип не теряет работоспособности даже в условиях сильной загрязненности .

Hydromek 102: Механические быстросъемы для JCB 3CX/4CX подходят также на экскаватор-погрузчик Hydromek 102 .

Sany BHL95: Экскаватор-погрузчик Sany BHL95 оснащается передним челюстным ковшом объемом 1 м³ с быстросъемными режущими пластинами для погрузки, копания и планировки .

Liebherr SWA 48 M: Механическое быстросменное устройство для экскаваторов класса 14-30 тонн (включая экскаваторы-погрузчики). Открывается и закрывается исключительно вручную – предназначено для использования в условиях редкой смены инструмента, например, во время тяжелых работ по прокладке туннелей. Вес устройства – 200 кг .

Параметры для подбора быстросъема

Для правильного подбора быстросъемного устройства под конкретную модель экскаватора-погрузчика необходимо знать три ключевых геометрических параметра рукояти:

1. Диаметр пальцев крепления (Pin Diameter) – размер посадочных отверстий в проушинах рукояти

2. Межцентровое расстояние (Center-to-Center Distance) – расстояние между осями верхнего и нижнего пальца

3. Ширина рукояти – внутреннее расстояние между проушинами на рукояти

Также важна масса базовой машины, так как она определяет допустимый типоразмер быстросъема и тип крепления («от пальцев к пальцам» или крючковой).

Совместимое навесное оборудование

После установки быстросъема к экскаватору-погрузчику может подключаться широкий спектр навесного оборудования:

• Ковши различной вместимости – стандартные, траншейные, планировочные, челюстные ковши (ковш 7 в 1)

• Гидромолоты – для демонтажных работ

• Грейферы и захваты – для захвата и перемещения материалов

• Дорожные щетки – для уборки территорий

• Снегоочистители и отвалы для снега

• Гидробуры – для бурения скважин

• Рыхлители – для плотных грунтов

• Вилы паллетные – для складских работ

Разнообразие сменного оборудования максимально раскрывает потенциал экскаватора-погрузчика, превращая его в многофункциональную машину .

Преимущества использования быстросъема

Экономия времени и повышение производительности

С механическим быстросъемом замена оборудования с учетом манипуляций оператора занимает 2 минуты . При подключении гидравлического БСМ – если осуществляется замена ковша на ковш – процесс занимает 30 секунд, если замена ковша на другое навесное оборудование – потребуется всего 1 минута . Ручная смена оборудования занимает значительно больше времени и требует усилий сервисной бригады .

Снижение физической нагрузки

Оператору больше не нужно выбивать пальцы кувалдой. Механический или гидравлический механизм делает смену навески легкой и быстрой .

Увеличение универсальности техники

Один экскаватор-погрузчик с быстросъемом заменяет несколько единиц специализированной техники. Достаточно приобрести набор сменного навесного оборудования для разных типов работ .

Быстрая окупаемость

Инвестиции в быстросъем окупаются за счет сокращения простоев, расширения функционала и возможности выполнять больше видов работ одной машиной.

Рекомендации по выбору

Какой быстросъем выбрать – механический или гидравлический?

Выбирайте МЕХАНИЧЕСКИЙ быстросъем, если:

• вы меняете навесное оборудование 1-2 раза в день или реже

• у вас ограниченный бюджет

• ваша работа связана с одним основным видом деятельности (например, копание), где смена инструмента – редкая процедура

Выбирайте ГИДРАВЛИЧЕСКИЙ быстросъем, если:

• ваш бизнес – это оказание разнообразных услуг с частой сменой инструмента (5-10 раз в день и более)

• вы цените время и безопасность

• вы работаете в условиях, где важны чистота и скорость

По типу механизма

• Винтовой тип – подойдет тем, кому не требуется частая смена навесного оборудования. Простая конструкция, низкая стоимость

• Пружинный тип – обеспечивает более высокую скорость замены, компактен и надежен. Не теряет работоспособности даже в сильной загрязненности

Область применения

Экскаваторы-погрузчики с быстросъемными устройствами активно применяются в различных сферах:

Сфера применения	Тип работ
Строительство	Разработка котлованов, траншей, обратная засыпка
Демонтажные работы	Разрушение бетонных конструкций гидромолотом
Коммунальное хозяйство	Уборка территорий, ямочный ремонт
Сельское хозяйство	Погрузка сыпучих грузов, работа с грейферами
Дорожное строительство	Планировка откосов и насыпей

---

Быстросъем для экскаватора-погрузчика – это инвестиция в производительность, безопасность и универсальность техники. Правильно подобранное устройство окупится за счет сокращения простоев и расширения спектра выполняемых работ. При выборе руководствуйтесь частотой смены навесного оборудования, бюджетом и условиями эксплуатации.
