Быстросъём и квик-каплер: полное руководство по устройству быстрой смены навесного оборудования

Что такое быстросъём (квик-каплер)

Быстросъёмное устройство (квик-каплер, от англ. quick coupler) — это элемент соединения различных частей строительной спецтехники, позволяющий производить быструю смену навесного оборудования . Устройство устанавливается между рукоятью экскаватора или стрелой погрузчика и навесным оборудованием вместо штатного шарнира ковша .

Квик-каплер предназначен для оперативной замены одного навесного оборудования на другое — ковшей, рыхлителей, гидромолотов, грейферов, вил, отвалов и других рабочих органов . Все операции может выполнять один оператор, благодаря чему экономятся средства и время .

Благодаря использованию быстросъёмных устройств, замена ковша на ковш занимает около 30 секунд при использовании гидравлического квик-каплера, при замене на другой тип навесного оборудования — до 1 минуты . С механическим быстросъемом замена оборудования с учётом манипуляций оператора занимает около 2 минут .

Поисковые запросы, закрываемые товаром

быстросъём, квик-каплер, быстросъёмное устройство, быстросъем для экскаватора, квик-каплер для погрузчика, быстросъем механический, быстросъем гидравлический, устройство быстрой смены навески, БСМ, БСУ, quick coupler, быстросъем для экскаватора-погрузчика, квик-каплер цена, купить квик-каплер.

Основные типы быстросъёмных устройств

По принципу действия быстросъёмные механизмы делятся на два основных типа: механические и гидравлические .

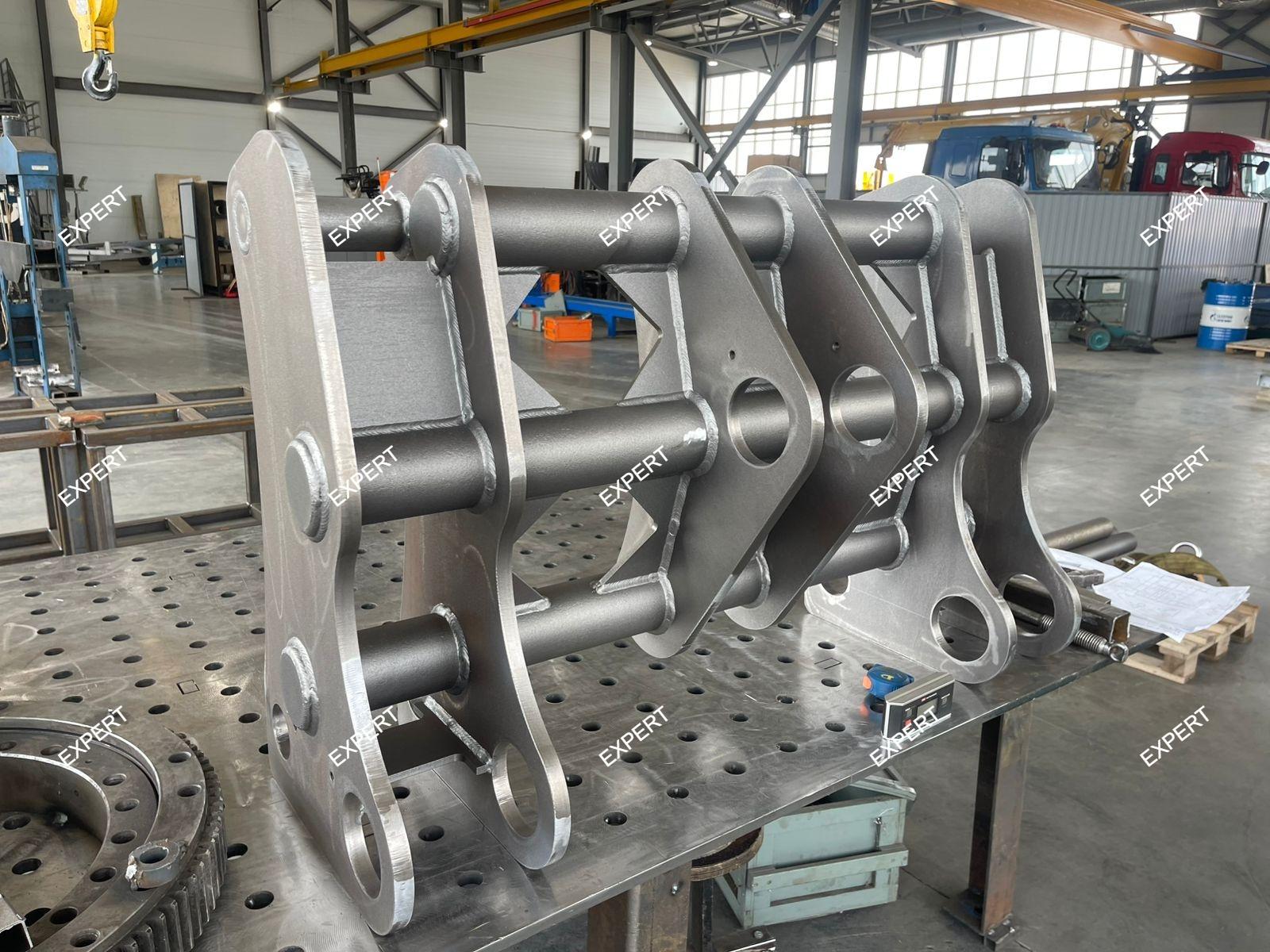

Механический квик-каплер

Механический быстросъём — устройство с ручной фиксацией навесного оборудования. Крепление и отсоединение выполняется с помощью инструмента, оператор должен покидать своё место . Соединение происходит с помощью стяжного болта, который разжимает и фиксирует петли на пальцах навесного оборудования .

Механизмы фиксации механических быстросъёмов:

По конструкции механизма фиксации механические квик-каплеры делятся на три типа: винтовые, пружинные и пальцевые .

Винтовой механизм (Screw-type):

Принцип действия основан на применении подвижного винта с установленным на конце захватом и неподвижной вваренной в корпус гайки. Захват, за счёт вращения винта с помощью специального инструмента, совершает поступательное движение и, в зависимости от направления вращения, происходит либо установка, либо отсоединение навесного оборудования .

Преимущества винтовых квик-каплеров:

• Низкая стоимость — наиболее простая конструкция, при производстве не требуется высокая точность исполнения деталей

• Простота изготовления — возможно производство в единичных экземплярах

Недостатки винтовых квик-каплеров:

• Большие габариты и вес — механизм невозможно уместить внутри корпуса, требуется дополнительное пространство

• Влияние на кинематику — большой разнос осей снижает усилие врезания ковша

• Ослабление фиксации из-за износа витков резьбы в процессе эксплуатации

• Отсутствие защиты резьбы от воздействия влаги и загрязнения, что приводит к коррозии и заклиниванию

• Необходимость регулярного контроля состояния резьбы, смазки и очистки от грязи

Винтовые механические квик-каплеры чаще используются на полноповоротных экскаваторах массой от 14 до 35 тонн в качестве бюджетной альтернативы гидравлическим, а также на мини-экскаваторах .

Пружинный механизм (Spring-type):

Движение захвата осуществляется за счёт упругого элемента — цилиндрической пружины .

Преимущества пружинных квик-каплеров:

• Лучшая компоновка — механизм размещён внутри корпуса, минимальные габариты и вес

• Высокая скорость замены оборудования — отсоединение происходит в одно действие с помощью простого рычага

• Надёжность в условиях загрязнения — пружина не теряет работоспособность даже при сильном загрязнении

• Страховочный фиксатор с защитным кольцом предотвращает произвольное отсоединение

• Отсутствие потребности в смазке

Недостатки пружинных квик-каплеров:

• Высокие требования к точности изготовления сопрягаемых деталей, необходимы металлообрабатывающие комплексы с ЧПУ

• Не применяются на полноповоротных экскаваторах — из-за больших размеров потребовалась бы пружина с большой жесткостью, физического усилия оператора может не хватить для отжатия

Пружинные механические квик-каплеры широко распространены на экскаваторах-погрузчиках благодаря высокой скорости замены оборудования, надежности и компактности .

Гидравлический квик-каплер

Гидравлический быстросъём — устройство, в котором соединение происходит с помощью гидроцилиндра, которым управляет оператор из кабины машины .

Преимущества гидравлических квик-каплеров:

• Оператор не покидает кабину при смене навесного оборудования

• Не требует дополнительных усилий при замене оборудования

• Высокая скорость смены оборудования — 30-60 секунд

• Надёжная фиксация благодаря работе гидроцилиндра с клапанами

Недостатки гидравлических квик-каплеров:

• Требуется подключение к гидравлической системе машины (дополнительная гидролиния)

• Более сложное подключение

• Более высокая стоимость по сравнению с механическими аналогами

• Чувствительность к грязи и загрязнению гидравлической системы

По уровню автоматизации гидравлические квик-каплеры делятся на полуавтоматические и автоматические .

Полуавтоматические: для работы используется гидравлическая система машины, необходимо вручную выполнять блокировку с помощью предохранительного штифта или перемещения рычага. Предохранительное устройство предотвращает отделение ковша или навесного оборудования при отказах гидравлической системы .

Автоматические: снабжены автоматическим предохранительным устройством, не требующим ручного вмешательства .

Типы крепления к технике

Пальцевое крепление («от пальца к пальцу»)

При креплении квик-каплера «от пальца к пальцу» у погрузчика сохраняется возможность устанавливать штатный ковш. Однако увеличивается рычажность машины, при этом теряется её грузоподъёмность .

Для экскаваторов-погрузчиков и фронтальных погрузчиков массой до 15 тонн допускается установка быстросъемов типа «от пальцев к пальцам». Переделка ковша не потребуется .

Крючковое крепление

При крючковом типе крепления квик-каплер имеет более компактное положение, кроме того, сохраняется изначальная грузоподъёмность машины .

Если фронтальный погрузчик имеет массу более 15 тонн и ранее на нём быстросъем не был установлен, то кронштейн ковша необходимо переделывать под крючковой тип крепления. На такие погрузчики устанавливаются квик-каплеры только крючкового типа, так как за счёт компактной конструкции они позволяют сохранить грузоподъёмность и кинематику базового носителя .

Конструктивные параметры и совместимость

Ключевые параметры для подбора

Для правильного подбора быстросъемного устройства необходимо знать три ключевых геометрических параметра рукояти :

1. Диаметр пальцев крепления (Pin Diameter) — размер посадочных отверстий в проушинах рукояти

2. Межцентровое расстояние (Center-to-Center Distance) — расстояние между осями верхнего и нижнего пальца

3. Ширина рукояти — внутреннее расстояние между проушинами на рукояти

Примеры совместимости по классам техники

Для экскаваторов-погрузчиков и мини-экскаваторов 3-7 тонн:

• Диаметры ковшевых пальцев: 30-60 мм

• Ширина рукояти: 215-250 мм

• Межосевое расстояние: 180-450 мм

• Масса БСУ: 40 кг

• Тип: механический, винтовой

Для экскаваторов Caterpillar 318/320/322:

• Диаметр пальца: 80/80 мм

• Длина: 980 мм

• Высота: 530 мм

• Ширина: 500 мм

• Масса: 340 кг

Совместимость с навесным оборудованием

При выборе быстросъёма важно учитывать, что устройство должно соответствовать не только параметрам базовой машины, но и посадочным размерам навесного оборудования. Конструкция квик-каплера должна обеспечивать плотное прилегание к проушинам инструмента без люфта в течение всего срока службы.

Классификация по геометрии фиксации

Клиновой квик-каплер

В конструкции виден клин или планка, которая заходит в окно и подтягивает палец/ухо по наклонной плоскости. Обычно есть направляющие, по которым клин ходит .

Преимущества: лучше подтягивает зазоры; обеспечивает более жёсткую фиксацию .

Недостатки: требует чистых направляющих; чувствителен к загрязнению .

Пальцевый квик-каплер

Фиксирует штифт или палец, который входит поперек в зону заднего пальца или уха навески. Снаружи часто заметна головка/ось штифта или корпус защёлки .

Преимущества: терпимее к мусору и загрязнению .

Недостатки: быстрее растёт люфт в пальцах и посадочных местах .

Область применения

Фронтальные погрузчики с быстросъёмами активно применяются в различных сферах :

Дорожное строительство:

• Погрузка грунта, сыпучих грузов

• Сортировка строительных отходов с помощью ковшей различного назначения

Коммунальная сфера:

• Уборка территории от мусора, листьев и снега в зимний период с помощью щётки, ковша и отвала

• Позволяет не привлекать специализированную коммунальную технику

Сельское хозяйство:

• Вилы для тюков и силоса

• Ковши для корнеплодов и зерна

Лесозаготовительная отрасль:

• Быстрая смена бревнозахвата на ковш для уборки получаемой щепы

Горнодобывающая отрасль:

• Перегрузка готового продукта после дробления

• Подача бутового камня в дробилку

Преимущества использования быстросъёмов

• Смена рабочего инструмента практически в одно касание одним оператором без помощи сервисной бригады

• Увеличение производительности труда

• Рациональное использование рабочего времени и отсутствие простоев

• Эффективное использование конкретного оборудования по назначению

• Снижение физической нагрузки на оператора

• Повышение безопасности работ

Рекомендации по выбору

По типу управления:

• Если навесное оборудование нужно менять несколько раз за смену, лучше установить гидравлический быстросъем

• Если смена оборудования происходит 1-2 раза в день или реже, можно обойтись механическим

По типу механизма:

• Для экскаваторов-погрузчиков предпочтительны пружинные квик-каплеры благодаря высокой скорости замены, надёжности и компактности

• Для полноповоротных экскаваторов в качестве бюджетной альтернативы гидравлическим выбираются винтовые механизмы

По весовым характеристикам:

• Экскаваторы весом до 30 тонн можно оснащать механическим быстросъёмным устройством, свыше — лучше гидравлическим

По режиму эксплуатации:

• Частая смена навески требует повторяемости и проверяемости закрытия

• Ударные работы (гидромолот) требуют жесткости замка, минимальных зазоров и защиты от саморасфиксации

• Работа в условиях песка, глины и воды требует конструкции, способной держать грязь снаружи

Рекомендации по эксплуатации

При выборе быстросъёмного устройства важно запросить у поставщика схему контактов (где опирается, где фиксирует) и перечень расходных деталей: втулки, пальцы, элементы замка, уплотнения и грязезащиту .

Необходимо проверять:

• Ход клина без рывков (для клиновых)

• Читаемое положение клина

• Износ направляющих

• Люфт на пальцах и следы набоя

• Состояние резьбы и наличие стопорения (для винтовых)

• Индикацию «закрыт» и отсутствие подтёков (для гидравлических)

• Состояние втулок и удержание замка под нагрузкой

Также необходимо учитывать, что квик-каплер увеличивает вес машины и влияет на её устойчивость, что в некоторых случаях может повлиять на безопасность эксплуатации .
