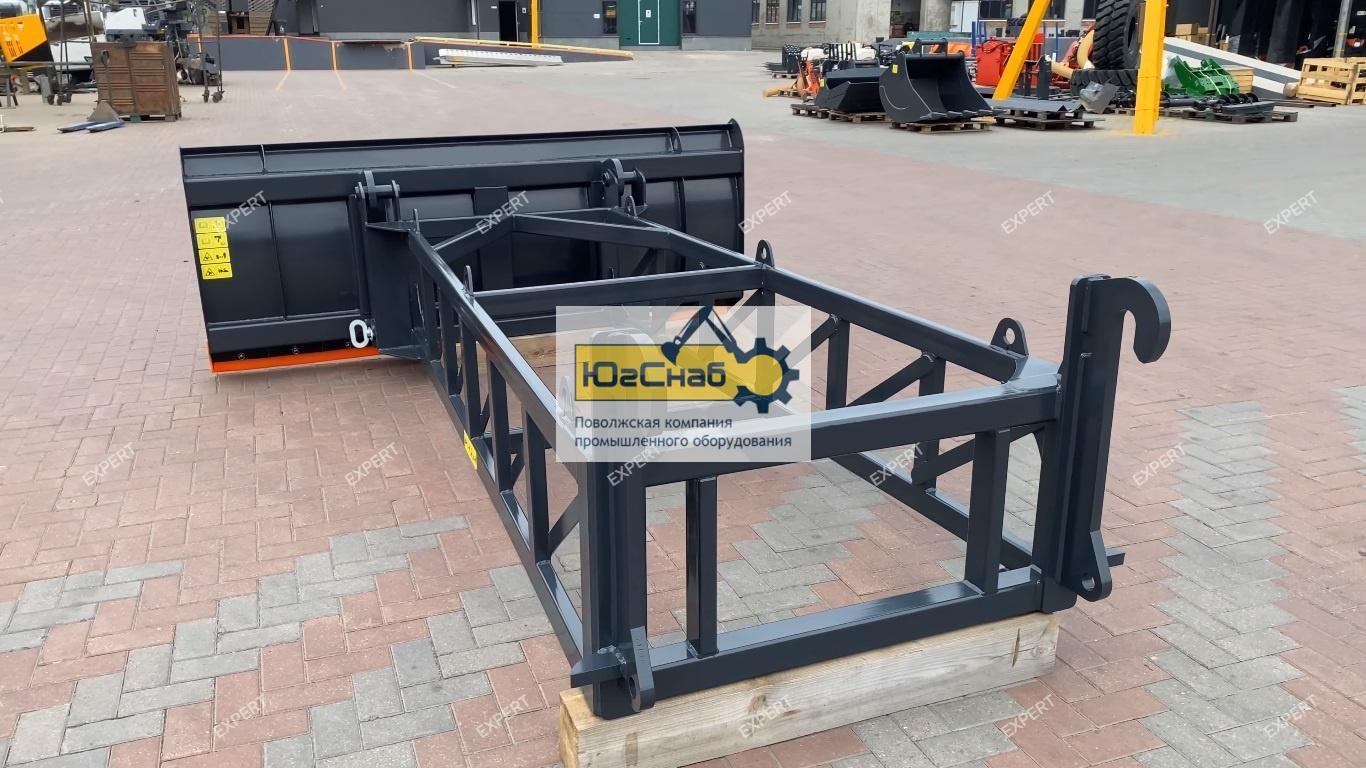

Отвал буртовщик: LiuGong
Захват для сена, компоста: Komatsu
Стрела крановая: SDLG
Адаптер на ковш: Sany
Щётка дорожная: Hitachi
Бетоно-смесительный ковш: XCMG
Корчеватель деревьев крокодил: Doosan
Захват для сена, компоста: SEM
Захват для сена, компоста: CAT
Ковш наполнитель для биг бэгов: Bull
Щётка дорожная: Liebherr
Вилы силосные: LGCE
Ковш увеличенный: Кировец
Ковш увеличенный: XGMA
Ковш для силоса: МКСМ

Быстросъёмное устройство (навесной адаптер) для фронтального погрузчика LiuGong

Описание

Быстросъёмное устройство (БСУ) — это гидромеханический адаптер, устанавливаемый на рычажную систему фронтального погрузчика LiuGong вместо стандартного ковша. Устройство позволяет оператору из кабины, не покидая машины, за 15-30 секунд сменить навесное оборудование: ковш, вилы, грейфер, снегоочиститель, отвал или захват для круглого леса. Механизм работает от штатной гидравлики погрузчика: после сброса давления оператор разблокирует фиксаторы, отъезжает от одного орудия и заезжает в другое.

БСУ изготавливается из толстолистовой стали повышенной прочности и оснащается автоматическими клиновыми замками. В отличие от европейских аналогов, адаптер под LiuGong учитывает увеличенную толщину проушин и большее межосевое расстояние рычагов погрузчика, характерное для китайской техники. Установка быстросъёма превращает универсальный фронтальный погрузчик в многофункциональную платформу для склада, стройплощадки, сельхозугодий или коммунального хозяйства.

Типы, виды и конструктивные параметры

По принципу фиксации быстросъёмы делятся на три основных типа, совместимых с LiuGong:

Тип 1. Механический пружинный БСУ
Самый простой и надежный тип. Фиксация происходит за счет подпружиненных зацепов, которые оператор закрывает вручную (при заглушенном двигателе) или дистанционно тросом. Подходит для легкого навесного оборудования весом до 1500 кг. Устанавливается на погрузчики LiuGong грузоподъемностью до 3 тонн.

Тип 2. Гидравлический автоматический БСУ (самозапирающийся)
Наиболее востребованный тип. Замки открываются и закрываются отдельным гидравлическим контуром (обычно используется линия обратного слива или дополнительный золотник). Управление из кабины кнопкой на джойстике. Фиксация происходит с усилием до 12 тонн на каждый палец. Подходит для всего модельного ряда LiuGrong от 3 до 12 тонн.

Тип 3. Комбинированный БСУ с гидравлической муфтой (Hydraulic Quick Coupler)
Продвинутая версия, включающая кроме механических замков плавающие гидравлические соединители. Позволяет подключать к погрузчику не только сменное орудие, но и его гидромотор (например, для снегоочистителя с поворотным шнеком или гидроножниц). Требует наличия на LiuGong не менее одной вспомогательной гидролинии, идущей к стреле.

Основные геометрические параметры БСУ под LiuGong:

• Ширина в захвате (посадочное окно): от 320 мм до 480 мм в зависимости от модели погрузчика.

• Диаметр запирающих пальцев: 40, 50 или 60 мм.

• Межосевое расстояние проушин: точно соответствует заводским размерам рычагов LiuGong (от 380 до 520 мм).

• Толщина боковых щек адаптера: 25-35 мм из стали S355 или Hardox 450.

Область применения

• Строительные площадки: смена ковша для сыпучих материалов на вилы для поддонов или грейфер для бревен.

• Сельское хозяйство: быстрая установка силосоразбрасывателя, ковша с гребенкой для початков кукурузы, ковша-весов для зерна.

• Коммунальное хозяйство и уборка снега: переключение между отвалом цилиндрическим, роторным снегоочистителем и пескоразбрасывателем.

• Склады и логистические центры: смена стандартного ковша на ковш-манипулятор для бочек, вилы с боковым смещением или бестарный погрузчик.

• Утилизация отходов и металлолом: работа с грейфером для лома, магнитной плитой или вилами для шин.

• Горнодобывающая промышленность: установка скальных ковшей, риперов и бульдозерных отвалов на один погрузчик.

Совместимость с фронтальными погрузчиками LiuGong

Быстросъём разработан с учетом заводских посадочных размеров всех популярных серий LiuGrong: CLG, серии H, и новой линейки 8-тонников. Адаптер устанавливается взамен штатного ковша без доработки рычагов Z-образной кинематики.

Совместимость по грузоподъемности погрузчика:

Модельный ряд LiuGong	Рекомендуемый тип БСУ	Ширина посадочного окна
LiuGong 833, 835, 836 (1.5 – 2.0 т)	Механический или малый гидравлический	320 мм
LiuGong 842, 850, 856 (2.5 – 3.5 т)	Гидравлический автоматический	360 – 400 мм
LiuGong 856H, 862H, 877 (4.0 – 5.5 т)	Гидравлический усиленный	420 мм
LiuGong 890H, 8100 (6.0 – 8.0 т)	Комбинированный с гидромуфтой	460 – 480 мм
LiuGong 8120H (9.0 – 12.0 т)	Тяжелый комбинированный	500 мм

Важное техническое требование: для гидравлических БСУ на погрузчиках LiuGong без третьей гидролинии (только подъем и опрокидывание) требуется установка дополнительного гидравлического распределителя с электрогидравлическим управлением. Для большинства машин LiuGong 2018 года выпуска и новее вспомогательная линия уже предусмотрена в базовой комплектации между верхними рычагами.

Технические характеристики (модель для LiuGong 856H)

Параметр	Значение
Собственный вес адаптера	210 кг
Ширина корпуса БСУ	1250 мм
Расстояние между центрами нижних проушин	425 мм
Диаметр запирающих пальцев	55 мм
Рабочее давление в линии управления	160 – 200 бар
Усилие запирания одного замка	9.8 тонны
Время переключения (открытие/закрытие)	1.5 – 2 секунды
Грузоподъемность (потеря на вылете)	не более 3% от номинала
Материал корпуса	износостойкая сталь NM400

Преимущества использования на LiuGong

Сохранение грузового момента. БСУ спроектирован с минимальным вылетом вперед относительно оси крепления зубьев. В отличие от универсальных «евроадаптеров», эта модель не крадет до 15% паспортной грузоподъемности погрузчика LiuGong — потеря составляет не более 2-3%, что незаметно на практике.

Автоматическая центровка. Конусные направляющие на каждом сменном орудии компенсируют люфты и погрешности навешивания, даже если погрузчик стоит на неровной поверхности. Оператору достаточно подъехать на средней скорости — челюсти БСУ сами сомкнутся вокруг опорных пальцев навески.

Усиленная конструкция под тяжелые условия. Толщина металла в зоне навешивания увеличена на 30% по сравнению со стандартными адаптерами для европейских машин. Это исключает появление трещин вокруг проушин при работе с грунтами повышенной плотности или замерзшим углем.

Простое обслуживание. В БСУ отсутствуют пневматика и сложная электроника. Гидравлические замки обслуживаются через стандартные пресс-масленки (2 точки на корпус). Шланги управления внешние, проходят вдоль рычага, доступны для осмотра без снятия адаптера.

Совместимость со всеми типами навески. Быстросъём выполнен по открытому стандарту: любое орудие с ответными планками нужного размера подходит к этому адаптеру. Не обязательно заказывать «родную» навеску LiuGong — можно использовать ковши и вилы от любой техники, переварив на них посадочные пластины.

Экономия времени и маневров. Один погрузчик заменяет 3-4 единицы техники. Смена орудия занимает меньше минуты, при этом все манипуляции оператор выполняет из кабины. Для замены ковша на вилы не нужен второй погрузчик или кран-балка.

Защита от случайного расцепления. Замки БСУ оснащены датчиками положения для техники с CAN-шиной. Сигнал на монитор в кабине LiuGong появляется только после полного механического запирания обоих пальцев. Даже при потере давления в гидросистеме клинья остаются в закрытом положении благодаря пружинному стопору.
