Быстросъем (квик-каплер) для экскаватора-погрузчика Case

Обзор товара

Быстросъемное устройство (квик-каплер) для экскаватора-погрузчика Case — это специализированный механизм, предназначенный для быстрой и безопасной смены навесного оборудования как на задней (экскаваторной) стреле, так и на передней рукояти техники Case . Устройство позволяет оператору заменять ковш, гидромолот, бур, вилы, грейфер, риппер или другое навесное оборудование за считанные минуты, не покидая кабины и без использования дополнительного инструмента.

Компания Case официально предлагает быстросъемные устройства для своих экскаваторов-погрузчиков. Квик-каплеры Case обеспечивают легкий переход от одного типа работ к другому, используя одну машину и различные сменные навесные орудия . Устройства выпускаются в двух основных исполнениях: механические (ручные) и гидравлические. Первый патент на подобное устройство компания Case получила еще в 1981 году , что подтверждает многолетний опыт в разработке этой технологии.

Назначение и область применения

Быстросъемные устройства предназначены для эксплуатации на следующих моделях экскаваторов-погрузчиков Case :

Серия 580

• Модели 580C, 580SE, 580K, 580L, 580M, 580N, 580 Super L, 580 Super M, 580 Super N, 580ST, 580SV, 580SN — наиболее популярные и распространенные экскаваторы-погрузчики Case. Модель 580ST 2016 года выпуска уже оснащена быстросъемным соединением (quick coupler) в стандартной комплектации . Модель 580SV также поставляется с механическим быстросъемом экскаваторного ковша .

Серия 590

• Модели 590M, 590 Super L, 590 Super M, 590 Super N — более мощные машины, также поддерживающие установку быстросъемов как на заднюю, так и на переднюю рукоять. Для модели 590 выпускается фронтальное гидравлическое БСУ грузоподъемностью 3000 кг .

Серия 695

• Модель 695 — универсальный экскаватор-погрузчик, совместимый с квик-каплерами .

Серия 680

• Модели 680C, 680H, 680K, 680L — более тяжелая серия, также поддерживающая установку быстросъемных устройств.

Квик-каплеры могут устанавливаться как на передний погрузчик (front loader) для смены ковшей, вил, щеток, шнеков и снегоуборочных отвалов, так и на заднюю экскаваторную стрелу (backhoe) для смены ковшей, рипперов, гидромолотов и шнеков .

Конструктивные особенности

Механический (ручной) квик-каплер

Механический быстросъем имеет наиболее простую конструкцию, не требующую подключения к гидравлической системе экскаватора-погрузчика.

Основные элементы конструкции :

• Сварная металлическая рама из высокопрочной стали

• Механизм захвата пружинного типа с высокопрочным стопорным фиксатором

• Фиксирующие пальцы для зацепления навесного оборудования

• Страховочные элементы для предотвращения самопроизвольного открытия

Особенности механического квик-каплера по версии Case :

• Управление одним рычагом (single lever operation)

• Автоматическое зацепление навесного оборудования (auto attachment engagement)

• Ручное освобождение навесного оборудования (manual attachment release)

Преимущества механического квик-каплера :

• Низкая стоимость по сравнению с гидравлическими аналогами

• Простота конструкции и обслуживания

• Не требует установки дополнительных гидравлических линий

• Сохраняет работоспособность в условиях сильной загрязненности

• Не требует проведения дополнительной гидролинии или установки системы клапанов на штатную линию

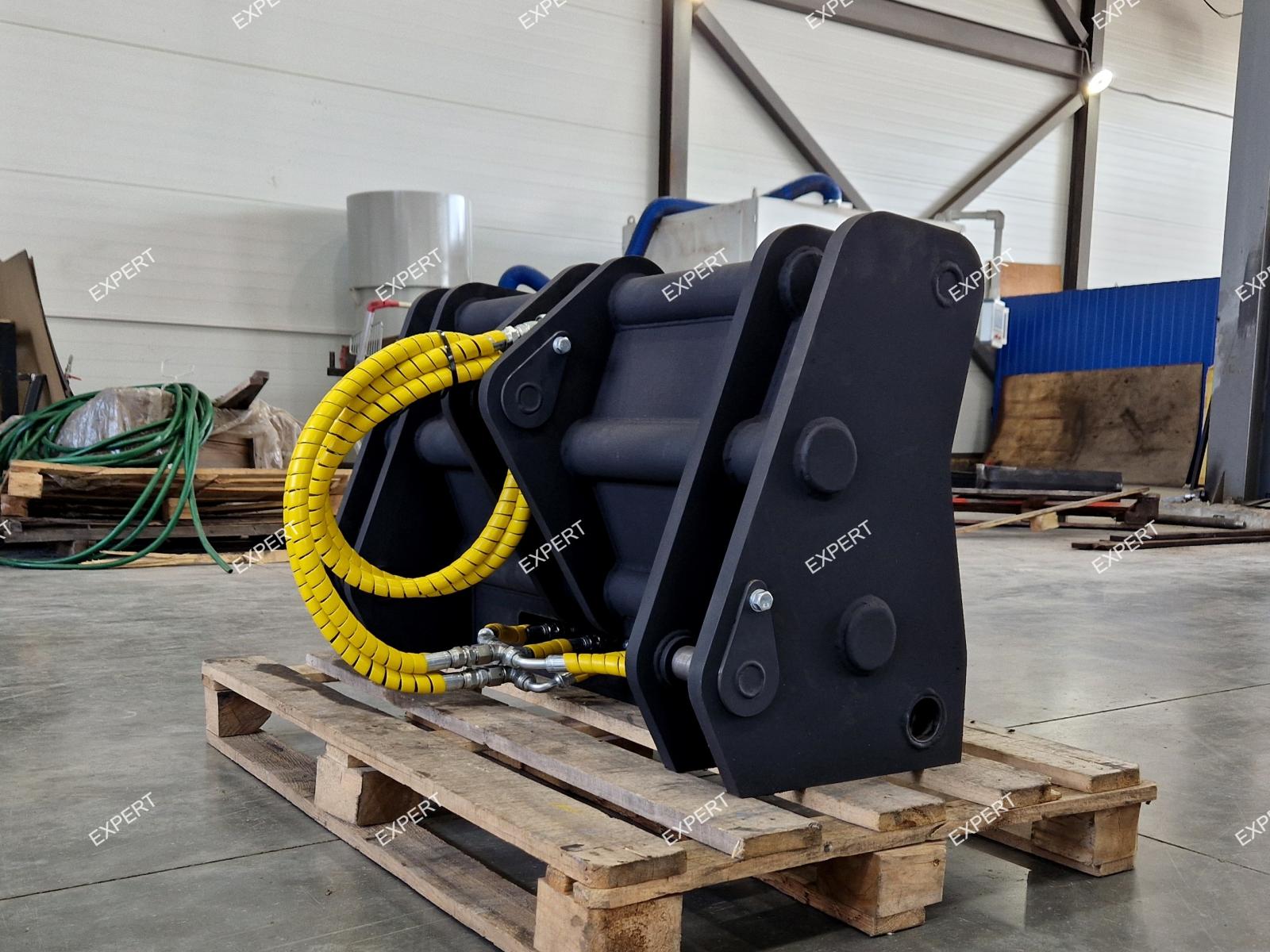

Гидравлический квик-каплер

Гидравлический быстросъем подключается к гидравлической системе экскаватора-погрузчика и управляется из кабины оператора.

Особенности гидравлического квик-каплера по версии Case :

• Включение/отключение навесного оборудования из кабины оператора (engage/release attachment from the operator's seat)

• Включает комплект рестриктора для гидролинии ковша (bucket circuit restrictor kit)

• Монтаж вспомогательных гидравлических разъемов быстрого подключения (auxiliary hydraulic quick disconnect installation)

Конструктивные особенности гидравлического БСУ :

• Механизм натяжного типа с гидрозамком

• Управление фиксацией осуществляется гидроцилиндром

• Может комплектоваться ручным дивертором, позволяющим переключать гидропоток с управления навесным оборудованием на закрытие БСУ, что исключает необходимость в дополнительной гидролинии

Преимущества гидравлического квик-каплера :

• Более высокая скорость смены навесного оборудования

• Повышенная надежность и безопасность фиксации

• Возможность управления не выходя из кабины

• Допустим больший объем ковша (до 0,5 м³)

Конструкция типа «от пальцев к пальцам»

Для экскаваторов-погрузчиков Case массой до 15 тонн допускается установка быстросъемов типа «от пальцев к пальцам». В такой конструкции присоединительные размеры квик-каплера со стороны ковша соответствуют штатным, поэтому переделка штатного навесного оборудования не требуется .

Технические характеристики

Фронтальное гидравлическое БСУ для Case 590

Параметр	Значение
Тип	Гидравлический
Тип установки	Фронтальный (передняя рукоять)
Совместимость	Case 590
Грузоподъемность, кг	3000
Масса, кг	160
Механизм	Разжимной с ручным дивертором
Совместимое навесное оборудование	ISO 23727
Цена	122 000 ₽

Общие технические характеристики для разных моделей

Тип БСУ	Механизм	Макс. допустимый объем ковша	Масса, кг
Механический	Пружинный с фиксатором	до 0,25 м³	85
Гидравлический	Натяжной с гидрозамком	до 0,5 м³	90

Технические характеристики базовых моделей Case

Модель	Эксплуатационная масса	Мощность двигателя	Квик-каплер
580ST	8 005 кг	84 кВт / 114 л.с.	Быстросъемное соединение
580SV	8 050 кг	114 л.с.	Механический быстросъем экскаваторного ковша
590	—	—	Фронтальное гидравлическое БСУ

Совместимость с техникой Case

Экскаваторы-погрузчики с подтвержденной совместимостью

Модель	Тип квик-каплера	Примечание
580ST	Быстросъемное соединение (quick coupler)	Заводская комплектация
580SV	Механический быстросъем экскаваторного ковша	Заводская комплектация
590	Фронтальное гидравлическое БСУ	Совместимость подтверждена
695	Универсальный БСУ	Типовое исполнение

Модели с вероятной совместимостью (требуется уточнение присоединительных размеров)

На основе анализа технической документации и объявлений о продаже, квик-каплеры совместимы со следующими моделями экскаваторов-погрузчиков Case :

• 580C, 580SE, 580K, 580L, 580M, 580N, 580 Super L, 580 Super M, 580 Super N

• 590M, 590 Super L, 590 Super M, 590 Super N

• 680C, 680H, 680K, 680L

Важное примечание по совместимости

Перед приобретением быстросъемного устройства необходимо уточнить присоединительные размеры конкретной модели техники. Размеры посадочных мест (диаметры пальцев, ширина рукояти, межосевое расстояние) могут различаться между моделями и годами выпуска.

Для экскаваторов-погрузчиков Case массой до 15 тонн допускается установка быстросъемов типа «от пальцев к пальцам» — переделка штатного ковша не требуется .

Монтаж и установка

Требования к установке

При монтаже квик-каплера на экскаватор-погрузчик Case необходимо учитывать следующие требования:

1. Квик-каплер устанавливается на заднюю (экскаваторную) стрелу или переднюю рукоять в зависимости от назначения

2. Оборудование должно соответствовать классу техники и нагрузочным характеристикам

3. Фиксация навесного оборудования осуществляется с помощью штатных ковшевых пальцев

4. Для гидравлических квик-каплеров требуется подключение к гидравлической системе (либо используется ручной дивертор)

5. Гидравлические квик-каплеры Case включают комплект рестриктора для гидролинии ковша

Особенности эксплуатации

Перед каждым использованием квик-каплера необходимо:

• Визуально проверить состояние механизма захвата

• Убедиться в надежности фиксации навесного оборудования

• При использовании гидравлического БСУ проверить герметичность гидролиний

Для механических квик-каплеров Case характерно автоматическое зацепление навесного оборудования при установке и ручное освобождение с помощью одного рычага .

Рекомендации по выбору

Выбор типа квик-каплера

Механический (ручной) квик-каплер рекомендуется выбирать при:

• Ограниченном бюджете

• Отсутствии необходимости в сверхбыстрой смене оборудования

• Работе в условиях повышенной загрязненности

• Отсутствии свободных гидравлических линий на технике

• Эпизодическом использовании быстросъема

• Желании получить наиболее надежное и доступное решение

Механические квик-каплеры Case характеризуются управлением одним рычагом, автоматическим зацеплением и ручным освобождением навесного оборудования .

Гидравлический квик-каплер рекомендуется выбирать при:

• Интенсивной эксплуатации с частой сменой оборудования

• Высоких требованиях к безопасности

• Наличии свободной гидравлической линии

• Необходимости управления сменой оборудования из кабины

• Планировании использования тяжелого навесного оборудования (ковши до 0,5 м³)

Гидравлические квик-каплеры Case позволяют включать и отключать навесное оборудование непосредственно из кабины оператора .

Подбор по модели техники

Модель Case	Рекомендуемый квик-каплер	Тип
580ST, 580SV	Оригинальный Case / универсальный	Механический (задний)
590	Фронтальное гидравлическое БСУ	Гидравлический (передний)
695	Универсальный БСУ	Механический / гидравлический
580C-580N, 590M-590N	Универсальный БСУ	Механический / гидравлический

Комплектация поставки

Стандартная комплектация механического квик-каплера включает :

• Быстросъемное устройство в сборе

• Паспорт изделия

В базовую комплектацию быстросъемного устройства не входят ковшевые пальцы. Комплект ковшевых пальцев и проставочные шайбы можно приобрести отдельно .

Для гидравлических квик-каплеров Case дополнительно в комплект входят :

• Гидравлические линии управления

• Комплект рестриктора для гидролинии ковша

• Ручной дивертор (в некоторых моделях)

• Вспомогательные гидравлические разъемы быстрого подключения (опционально)

Преимущества использования

Сокращение времени смены оборудования
Замена ковша или другого навесного оборудования занимает 1-5 минут вместо 15-30 минут при ручной замене. Использование фронтального БСУ позволяет в течение пяти минут заменить навесное оборудование . Это особенно важно в условиях интенсивной работы, когда время простоя техники критично.

Повышение производительности
Оператор может быстро адаптировать технику под конкретную задачу: копание грунта, работа с вилами, захват материалов, уборка снега. Квик-каплеры Case обеспечивают легкий переход от одного типа работ к другому, используя одну машину и различные сменные навесные орудия .

Безопасность
Исключается необходимость ручного труда при замене тяжелого навесного оборудования. Гидравлические квик-каплеры позволяют управлять процессом из кабины. Механические квик-каплеры Case оснащены автоматическим зацеплением, предотвращающим случайное отсоединение .

Универсальность
Быстросъем позволяет использовать широкий спектр навесного оборудования: ковши различных типов, гидромолоты, буры, вилы, грейферы, снегоуборочные отвалы, щеточное оборудование, шнеки и рипперы .

Официальная поддержка Case
Компания Case официально предлагает быстросъемные устройства для своих экскаваторов-погрузчиков, что гарантирует совместимость и надежность. Квик-каплеры Case сертифицированы и соответствуют стандартам CE .

Полная совместимость со штатным оборудованием
Процедура замены не требует применения каких-либо сложных инструментов. Быстросъем обеспечивает быстрое и надежное крепление навесного оборудования .

Гарантия и срок службы

Параметр	Значение
Гарантийный срок	12 месяцев при соблюдении правил эксплуатации
Ресурс	Зависит от интенсивности использования и условий эксплуатации

Условия хранения и транспортировки

Квик-каплеры должны храниться в сухих закрытых помещениях. При длительном хранении рекомендуется периодически проверять состояние пружин и фиксирующих механизмов.

Транспортировка допускается любым видом крытого транспорта в соответствии с правилами перевозки грузов. При транспортировке следует обеспечить надежную фиксацию устройства для предотвращения механических повреждений.
