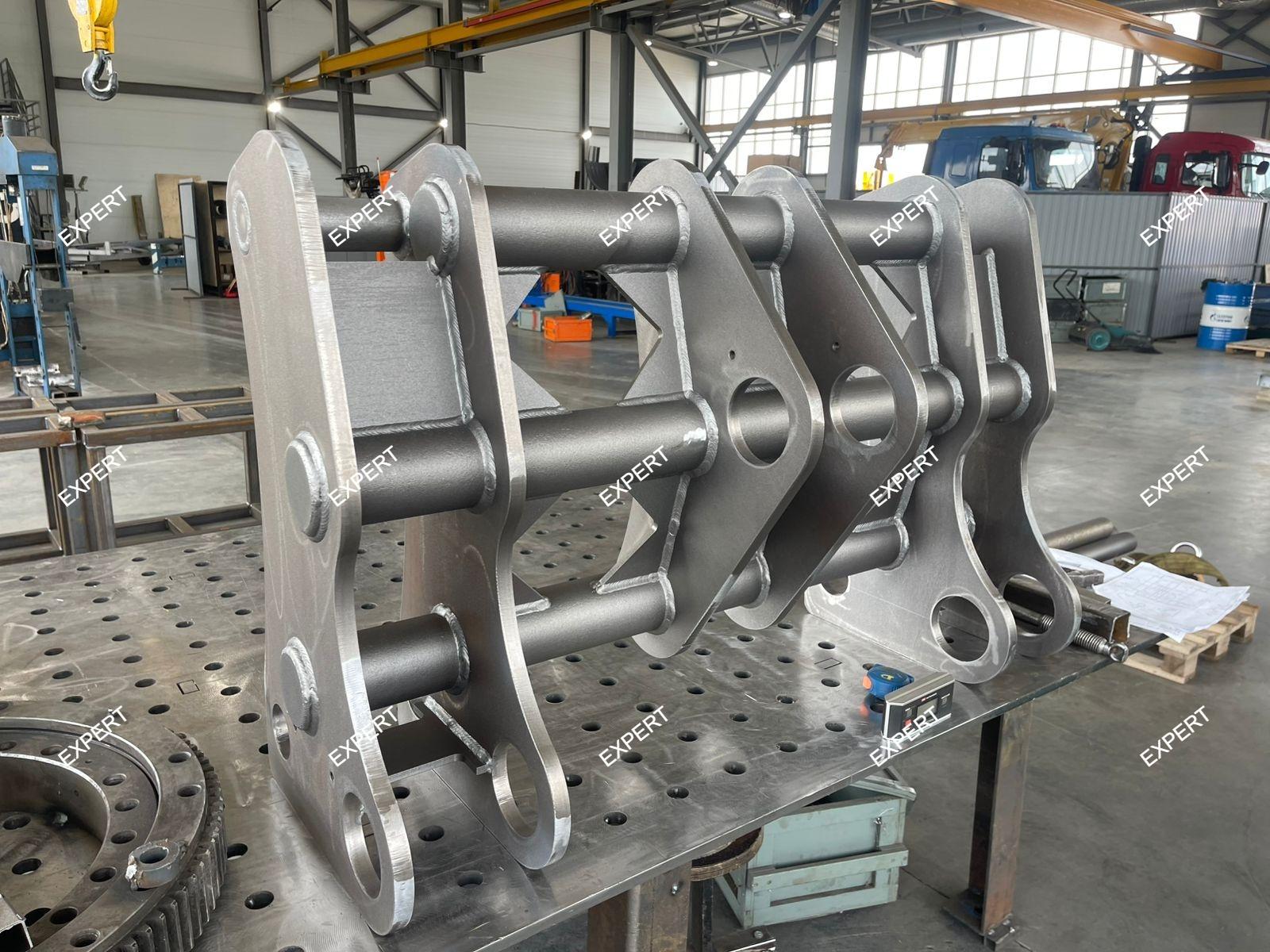

Быстросъемное устройство для экскаваторов-погрузчиков Caterpillar 415F, 416F, 420F, 422F, 424D, 426F

Общее описание

Быстросъемное устройство (квик-каплер) предназначено для ускоренной смены навесного оборудования на экскаваторной стреле. Конструкция позволяет оператору переходить между ковшом, гидромолотом, вилами и другими рабочими органами без выхода из кабины (в гидравлическом исполнении) или с минимальными затратами времени (в механическом). Устройство разработано с учетом заводских параметров проушин стрелы и ковша для точной геометрической посадки и надежной фиксации.

Модели техники-носителя

Caterpillar 415F / 416F / 420F

Экскаваторы-погрузчики Caterpillar F-серии оснащаются двигателем Cat C4.4 с механической системой впрыска топлива (415F, 416F) или электронной системой управления двигателем (420F) . Модели 416F и 420F наиболее распространены в своем классе и широко используются в строительстве, коммунальном хозяйстве и на промышленных объектах. Модель 415F является более компактной модификацией.

Caterpillar 422F / 426F

Модели 422F и 426F относятся к более тяжелой линейке экскаваторов-погрузчиков, отличаются увеличенной массой, усиленной конструкцией стрелы и повышенной грузоподъемностью. Оснащаются двигателем Cat C4.4 с электронным управлением (Tier 3/Stage IIIA) и имеют расширенные возможности по установке гидравлического навесного оборудования.

Caterpillar 424D

Экскаватор-погрузчик 424D является одной из самых производительных и тяжелых машин в D-серии. Модель обладает максимальной глубиной копания, усиленной рукоятью и повышенной устойчивостью при работе с тяжелыми навесными орудиями.

Технические характеристики

Параметры гидросистемы (общие для линейки)

Параметр	Значение
Тип гидросистемы	Аксиально-поршневой насос с регулируемой производительностью
Номинальное рабочее давление, МПа	20,5 – 23,0
Рабочее давление (пиковое), МПа	до 25,0
Производительность насоса (макс.), л/мин	120 – 160
Наличие гидролинии на рукояти	Да (базовая опция)

Параметры быстросъема (рекомендуемые)

Параметр	415F / 416F	420F	422F	424D	426F
Тип устройства	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический
Рабочее давление, МПа	20,5	20,5	23,0	23,0	23,0
Расчетная нагрузка, т	2,5	3,0	3,5	4,0	4,0
Диаметр пальцев, мм	40-50	45-55	50-60	55-65	55-65
Межосевое расстояние, мм	Индивидуально	Индивидуально	Индивидуально	Индивидуально	Индивидуально
Масса устройства, кг	70-100	80-120	100-140	120-160	120-160

Важное примечание: приведенные значения диаметра пальцев являются типовыми для данного класса техники. Точные параметры быстросъема зависят от конкретной модификации машины и требуют снятия замеров со штатного ковша.

Конструктивные особенности

Гидравлическая версия (основная)

Учитывая наличие заводской гидролинии на рукояти для всех моделей F-серии, предпочтителен гидравлический быстросъем. Конструкция включает:

• Гидравлический цилиндр для фиксации пальцев навесного оборудования (один или два)

• Встроенный подпружиненный замок безопасности, исключающий самопроизвольное раскрытие при потере давления

• Систему датчиков контроля закрытия (опционально)

• Усиленные шарнирные соединения из легированной стали

Механическая версия (альтернатива)

Для машин, не оборудованных гидролинией на рукояти (отдельные экземпляры D-серии), доступна механическая версия:

• Фиксация осуществляется подпружиненным клином с дополнительным запирающим шплинтом

• Для смены навески требуется выход оператора из кабины

• Ниже стоимость при сопоставимой надежности

Требования к гидравлической системе

Для 415F, 416F, 420F, 422F, 426F

Все модели F-серии оснащаются аксиально-поршневыми насосами с регулируемой производительностью. Для подключения гидравлического быстросъема используется штатная гидролиния на рукояти (третий контур управления).

Технические условия подключения:

• Электрогидравлический клапан: нормально закрытый, 12В

• Электрический разъем: стандартный Caterpillar (8-контактный)

• Разъемы гидролиний: тип плоского уплотнения (flat face), размеры варьируются в зависимости от модели

Гидравлическое рабочее давление (20,5-23,0 МПа) полностью совместимо с параметрами гидравлических квик-каплеров.

Для 424D

Модель 424D комплектуется гидросистемой с аналогичными параметрами. Наличие гидролинии на рукояти для этой модели не является стандартным, однако может быть дооснащено. Перед заказом гидравлической версии рекомендуется уточнить наличие свободной гидролинии на конкретной машине.

Преимущества использования

• Сокращение времени на замену навесного оборудования с 15-20 минут до 30 секунд (гидравлическая версия)

• Повышение производительности за счет быстрого перехода между различными типами работ

• Безопасность оператора – гидравлическая версия исключает необходимость выхода из кабины

• Совместимость со всей линейкой навесного оборудования Caterpillar

• Надежная фиксация при интенсивных нагрузках и вибрациях

Рекомендованный тип по моделям

Модель	Рекомендованный тип	Обоснование
415F	Гидравлический	Наличие штатной гидролинии
416F	Гидравлический	Наличие штатной гидролинии
420F	Гидравлический	Наличие штатной гидролинии
422F	Гидравлический	Наличие штатной гидролинии, усиленная конструкция
424D	Гидравлический / Механический	Требуется проверка наличия гидролинии
426F	Гидравлический	Наличие штатной гидролинии, усиленная конструкция

Комплект поставки

• Быстросъемное устройство в сборе – 1 шт.

• Комплект пальцев для ковша – 2 шт.

• Рукава высокого давления с плоскими разъемами – 2 шт. (для гидравлической версии)

• Электрический разъем-переходник (8-контактный / 12В) – для гидравлической версии

• Датчик контроля закрытия (опционально)

• Крепежные элементы – в комплекте

Указания по заказу

Для точного подбора быстросъемного устройства необходимо выполнить следующие действия:

1. Указать полную марку и модель экскаватора-погрузчика, а также год его выпуска

2. Сделать точные замеры пальцев штатного ковша (диаметр и длина)

3. Измерить расстояние между центрами пальцев (межосевое расстояние)

4. Замерить ширину зева между проушинами ковша

5. Сообщить наличие гидролинии на рукояти (для гидравлического варианта)

6. Для 424D – дополнительно указать, установлена ли гидролиния

Так как узлы со временем изнашиваются, а проушины могут быть переварены, рекомендуется снять замеры непосредственно перед заказом. При заказе гидравлической версии уточните тип электрического разъема, используемого производителем экскаватора.

Изделия поставляются как под заказ, так и со склада (наиболее ходовые размеры). Гарантийный срок составляет 12 месяцев при соблюдении инструкции по монтажу и эксплуатации.
