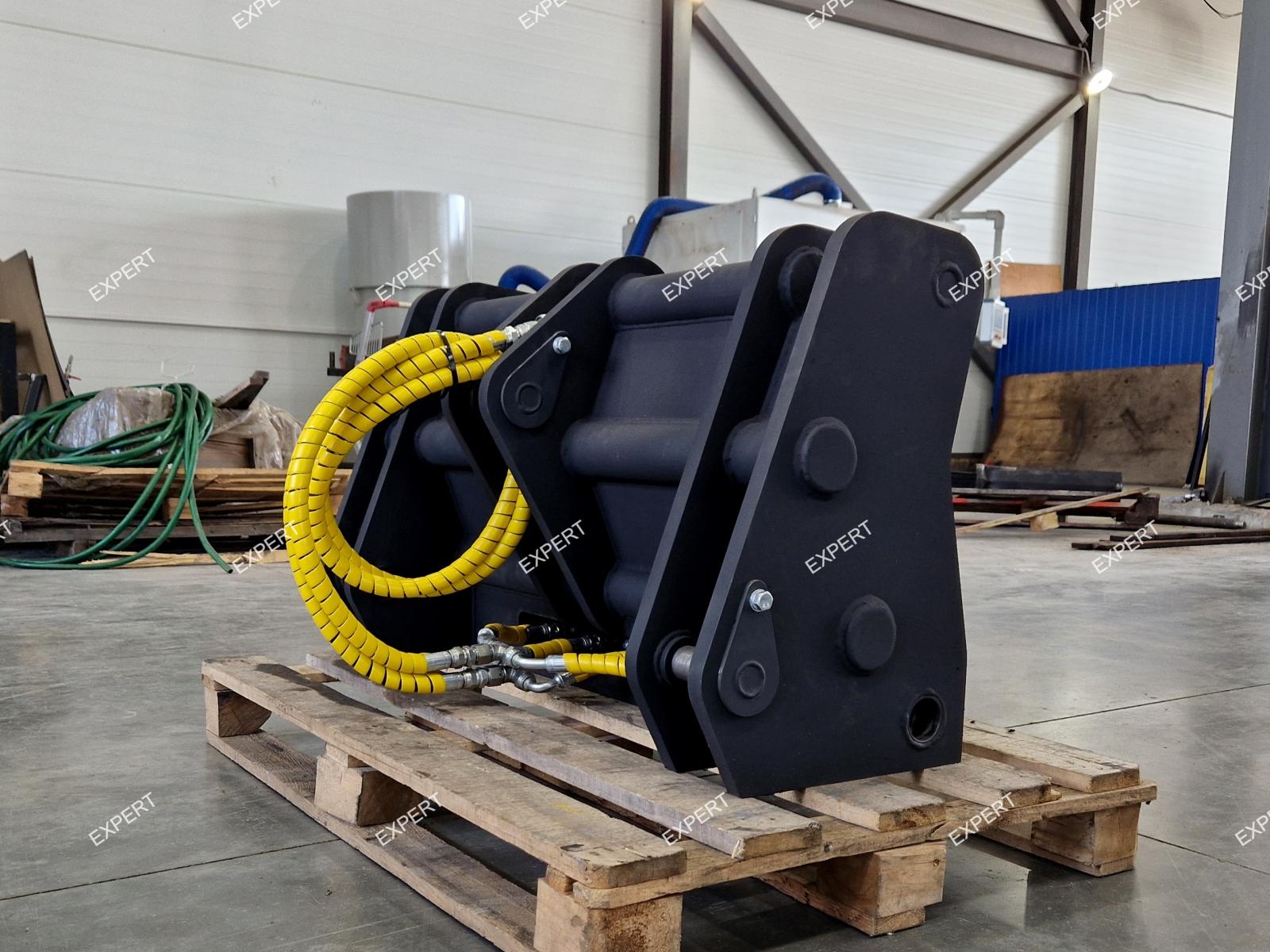

Быстросъемное устройство для экскаваторов-погрузчиков UMG TLB845 / TLB945 и Sany BHL95 / BHL105

Общее описание

Быстросъемное устройство (квик-каплер) предназначено для ускоренной смены навесного оборудования на экскаваторной стреле. Конструкция позволяет оператору переходить между ковшом, гидромолотом, вилами и другими рабочими органами без выхода из кабины, что критически важно при выполнении комплекса земляных и демонтажных работ. Устройство разработано с учетом заводских параметров проушин стрелы и ковша, обеспечивая точную геометрическую посадку и надежную фиксацию.

Модели техники-носителя

UMG TLB845 и TLB945

Экскаваторы-погрузчики UMG TLB845 и TLB945 производятся Группой UMG (Тверской экскаватор) и комплектуются дизельным двигателем ЯМЗ-53491 мощностью 100 л.с. с максимальным крутящим моментом 431 Н·м при 1200 об/мин . Машины оснащены гидромеханической трансмиссией с четырьмя передачами вперед и тремя назад, максимальная скорость движения достигает 35 км/ч . Грузоподъемность составляет свыше 3,5 тонны . Глубина копания у TLB845 достигает 5820 мм при радиусе копания 7030 мм .

Важной особенностью является штатная возможность быстрой смены навесного оборудования, заявленная производителем в числе ключевых характеристик обновленных моделей . Конструкция экскаваторной стрелы оптимизирована для установки квик-каплера.

Sany BHL95 и BHL105

Sany BHL105 – экскаватор-погрузчик с эксплуатационной массой 10,5 тонны . Оснащается фронтальным ковшом объемом 1,1 м³ и экскаваторным ковшом объемом 0,2 м³ . Максимальная глубина копания составляет 5423 мм . Общая ширина машины – 2450 мм, высота – 3940 мм . Максимальная скорость передвижения достигает 40 км/ч .

По модели BHL95 данные в доступных источниках ограничены. Учитывая конструктивное родство с BHL105, предполагается схожая геометрия навесного оборудования.

Технические характеристики

Приведенные ниже значения являются обобщенными для данной линейки техники. Точные параметры быстросъема зависят от модификации машины, возраста и износа узлов.

Параметр Значение
Тип устройства Механический / Гидравлический (на выбор)
Применение Экскаваторная стрела (заднее навесное)
Рабочее давление гидросистемы (номинальное), МПа 22,5 – 25,0
Диаметр ковшевых пальцев, мм 50 – 65 (подлежит замерам)
Межосевое расстояние, мм Подлежит замерам штатного ковша
Тип посадки Pin-on (на внешние пальцы ковша)

Конструктивные особенности

Устройство изготавливается из высокопрочной конструкционной стали с усилением в зонах шарнирных соединений и замковых механизмов.

Механическая версия. Фиксация навесного оборудования осуществляется подпружиненным пальцем-защелкой с дополнительным запирающим шплинтом. Для смены ковша требуется выход оператора из кабины.

Гидравлическая версия. Оснащается гидроцилиндром и встроенным подпружиненным замком безопасности, исключающим самопроизвольное раскрытие при потере давления в гидросистеме. Управление осуществляется из кабины через дополнительную гидролинию (2-й или 3-й контур). Время замены навесного оборудования сокращается до 30 секунд.

Геометрическая адаптация. Посадочное гнездо квик-каплера проектируется по замерам проушин стрелы и ковша конкретной машины. Учитывая различия в геометрии между модификациями UMG и Sany, каждый экземпляр устройства должен изготавливаться индивидуально или проверяться на совместимость по трем основным параметрам: диаметр пальцев, межосевое расстояние и ширина зева.

Рекомендованный тип по моделям

UMG TLB845/TLB945 – ввиду наличия штатной гидролинии и заявленной производителем функции быстрой смены навески, предпочтительна гидравлическая версия квик-каплера.

Sany BHL95/BHL105 – гидравлическая версия (рекомендована при наличии свободной гидролинии). Механическая версия (для машин без дополнительной гидролинии на стреле).

Комплект поставки

Быстросъемное устройство в сборе (механическое или гидравлическое) – 1 шт.
Комплект пальцев (при необходимости замены штатных) – 2 шт.
Рукава высокого давления с быстроразъемными соединениями – 2 шт. (для гидравлической версии).
Электрический разъем-переходник (12 V) – для гидравлической версии.

Указания по заказу

Для точного подбора быстросъемного устройства необходимо выполнить следующие действия:

1. Указать полную марку и модель экскаватора-погрузчика, а также год его выпуска.

2. Сделать точные замеры пальцев штатного ковша (диаметр).

3. Измерить расстояние между центрами пальцев на ковше.

4. Замерить ширину зева между проушинами ковша.

5. Сообщить наличие свободной гидравлической линии на экскаваторной стреле (для гидравлического варианта).

6. Для UMG TLB845/TLB945 уточнить наличие дооснащения гидролинией, если машина произведена до модернизации.

Так как узлы со временем изнашиваются, а проушины могут быть переварены, рекомендуется снять замеры непосредственно перед заказом. При заказе гидравлической версии уточните тип электрического разъема, используемого производителем экскаватора. Изготовление под заказ – 5-15 рабочих дней в зависимости от загрузки производства. Гарантийный срок составляет 12-18 месяцев в зависимости от комплектации.
