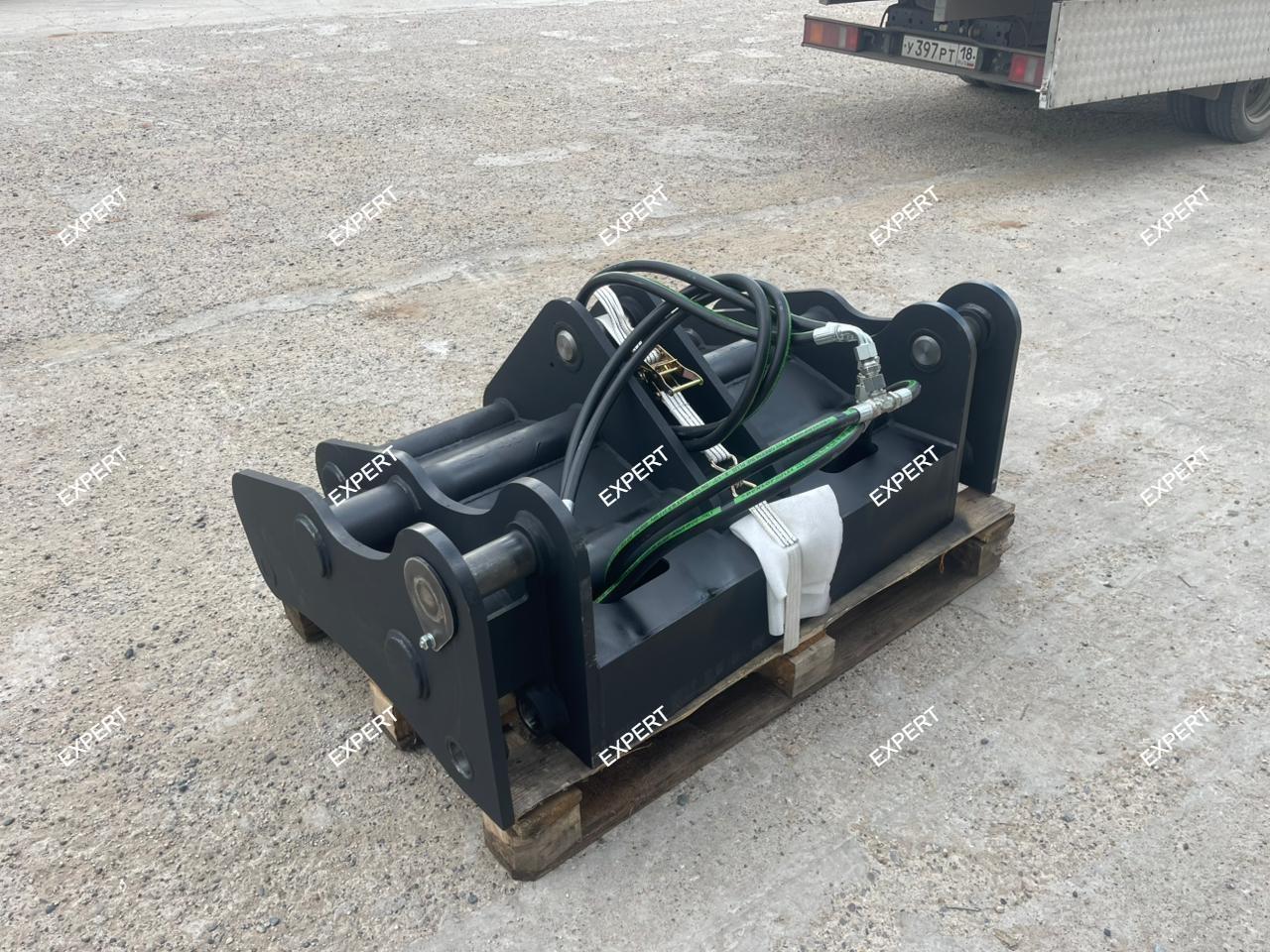

Быстросъем (квик-каплер) для экскаватора-погрузчика New Holland B80B, B90B, B100B, B115B

Обзор товара

Быстросъемное устройство (квик-каплер) для экскаваторов-погрузчиков New Holland серий B80B, B90B, B100B и B115B — это механизм, предназначенный для быстрой и безопасной смены навесного оборудования на задней экскаваторной стреле. Установка квик-каплера позволяет оператору заменять ковш, гидромолот, грейфер или другое навесное оборудование за считанные минуты, не покидая кабины.

Экскаваторы-погрузчики New Holland серии B — это популярные машины, широко применяемые в строительстве, коммунальном хозяйстве и сельском хозяйстве. Модели B80B, B90B, B100B и B115B четко позиционированы для различных целевых групп: B80B и B90B ориентированы на малые и арендные предприятия, B100B — наиболее универсальная модель, B115B — для крупных компаний, выполняющих сложные проекты .

Технические характеристики экскаваторов-погрузчиков New Holland B100B

Параметр	Значение
Двигатель	FPT Industrial, 4,5 л
Мощность	98 л.с.
Крутящий момент	450 Нм при 1400 об/мин
Трансмиссия	Carraro 4WD, 4x4 Powershuttle
Максимальная скорость	40 км/ч
Гидравлическая система	Load-sensing (чувствительная к нагрузке) с закрытым центром
Тип насоса	Аксиально-поршневой переменной производительности
Поток гидравлики	6-156 л/мин
Максимальное давление	205 бар
Грузоподъемность погрузчика	3 195 кг (на максимальной высоте)
Усилие отрыва ковша (экскаватор)	6 400 дН

Типы быстросъемов

Механический квик-каплер (экскаваторный)

New Holland предлагает механический быстросъем для заднего экскаваторного оборудования, который управляется с помощью специального рычага .

Основные элементы конструкции:

• Сварная металлическая рама из высокопрочной стали

• Механизм захвата с ручным управлением через рычаг

• Фиксирующие пальцы для зацепления навесного оборудования

• Храповик для облегчения сцепления

Преимущества механического квик-каплера:

• Низкая стоимость по сравнению с гидравлическими аналогами

• Простота конструкции и обслуживания

• Не требует установки дополнительных гидравлических линий

• Сохраняет работоспособность в условиях сильной загрязненности

• Высокая надежность

Недостатки:

• Оператору необходимо выходить из кабины для переключения (используется специальный рычаг)

• Скорость замены оборудования ниже, чем у гидравлических аналогов

Процедура отсоединения навесного оборудования

Согласно официальной инструкции New Holland, при работе с механическим быстросъемом необходимо соблюдать следующий порядок действий :

1. Убедиться, что посторонние лица находятся на безопасном расстоянии от машины

2. Установить машину на ровную поверхность

3. Опустить стабилизаторы на землю

4. Выровнять машину

5. Вывернуть ковш наружу

6. Выдвинуть стрелу и рукоять

7. Установить сторону ковша с пальцами на подходящую опору

8. Опустить экскаватор до касания ковшом земли (без усилия)

9. Выключить двигатель и извлечь ключ

10. Вставить рукоятку в механический сцепной механизм

11. Потянуть рукоятку в сторону ковша для освобождения верхней части быстросъема

12. Извлечь рукоятку и хранить ее в ящике для инструментов

13. Запустить двигатель

14. Использовать органы управления экскаватором для вращения быстросъема от нижнего пальца ковша

15. Поднять стабилизаторы перед движением машины

Гидравлический квик-каплер

Для экскаваторов-погрузчиков New Holland также доступны гидравлические быстросъемы, подключаемые к гидравлической системе машины.

Преимущества гидравлического квик-каплера:

• Скорость смены оборудования: 10-15 секунд без выхода из кабины

• Повышенная надежность и безопасность фиксации

• Максимальная эффективность при частой смене навески

• Комфорт оператора

Недостатки:

• Высокая стоимость

• Требует квалифицированного монтажа к гидросистеме

• Зависимость от гидравлики

Важно: Гидравлическая система New Holland B100B — чувствительная к нагрузке (load-sensing) с закрытым центром, питается от аксиально-поршневого насоса переменной производительности от 6 до 156 л/мин при максимальном давлении 205 бар . При подключении гидравлического квик-каплера необходимо убедиться в совместимости с этими параметрами.

Технические характеристики (типовые для серии B)

Для экскаваторов-погрузчиков New Holland B80B, B90B, B100B и B115B (класс 7-10 тонн) типовые параметры быстросъема:

Параметр	Ориентировочное значение
Масса базовой машины	7-10 тонн
Диаметр ковшевых пальцев	40-50 мм
Ширина рукояти	200-280 мм
Межосевое расстояние	300-450 мм
Рабочее давление гидросистемы	205 бар

Важное примечание: Точные присоединительные размеры могут различаться в зависимости от года выпуска и конкретной модификации экскаватора. Перед приобретением быстросъемного устройства настоятельно рекомендуется выполнить замеры рукояти вашей машины.

Рекомендации по выбору

Ключевые критерии

1. Совместимость с экскаватором — агрегат должен соответствовать массе и характеристикам вашего New Holland. Для техники массой 7-10 тонн оптимальны квик-каплеры соответствующего класса.

2. Размер креплений — необходимо проверить расстояние между пальцами и диаметр креплений. На моделях B95C используется механический быстросъем с ручным управлением .

3. Тип навесного оборудования — убедитесь, что устройство совместимо с используемыми ковшами, гидромолотами или другим оборудованием.

4. Материал и конструкция — для прочности и долговечности предпочтение отдают моделям из высокопрочной стали.

5. Безопасность — всегда используйте одобренные навесные устройства и убедитесь в совместимости с системой крепления машины .

Выбор типа быстросъема

Условия эксплуатации	Рекомендуемый тип
Ограниченный бюджет, эпизодическое использование	Механический
Интенсивная эксплуатация, частая смена оборудования	Гидравлический
Отсутствие свободных гидравлических линий на технике	Механический
Максимальная безопасность, управление из кабины	Гидравлический
Работа в условиях сильной загрязненности	Механический

Монтаж и установка

При монтаже квик-каплера на экскаватор-погрузчик New Holland B80B, B90B, B100B или B115B необходимо учитывать:

1. Проверка совместимости — убедитесь, что квик-каплер соответствует присоединительным размерам рукояти вашего экскаватора

2. Механическая установка — квик-каплер устанавливается на экскаваторную стрелу с помощью штатных ковшевых пальцев

3. Для гидравлических моделей — требуется подключение к гидравлической системе экскаватора. Учитывайте параметры гидросистемы New Holland: давление 205 бар, поток 6-156 л/мин

4. Проверка фиксации — после установки необходимо убедиться в надежности закрепления всех фиксирующих механизмов

Важное предупреждение: Всегда используйте одобренные навесные устройства. Убедитесь, что навесное оборудование совместимо с системой крепления машины. Несоблюдение может привести к травмам или смерти .

Преимущества использования

Сокращение времени смены оборудования
Замена ковша или другого навесного оборудования с механическим быстросъемом занимает 5-10 минут, с гидравлическим — 10-15 секунд. Ручная замена занимает значительно больше времени.

Повышение производительности
Оператор может быстро адаптировать технику под конкретую задачу — от копки грунта до демонтажа. Модель B100B имеет лучшее в классе усилие отрыва на ковше (6 400 дН) и грузоподъемность 3 195 кг .

Экономическая эффективность
Одна единица техники выполняет широкий спектр задач благодаря быстрой смене навесного оборудования.

Универсальность применения
Быстросъем позволяет использовать широкий спектр навесного оборудования: ковши различных типов, гидромолоты, грейферы, вилы, рыхлители.

Комплектация поставки

Стандартная комплектация механического квик-каплера включает:

• Быстросъемное устройство в сборе

• Специальную рукоятку для управления механизмом

• Паспорт изделия

Для гидравлических квик-каплеров дополнительно могут входить:

• Гидравлические линии управления

• Комплект шлангов и фитингов

• Клапан управления

Гарантия и срок службы

Параметр	Значение
Гарантийный срок	12 месяцев при соблюдении правил эксплуатации
Ресурс	Зависит от интенсивности использования и условий эксплуатации
Материал	Высокопрочная конструкционная сталь

Условия хранения и транспортировки

Квик-каплеры должны храниться в сухих закрытых помещениях. При длительном хранении рекомендуется периодически проверять состояние фиксирующих механизмов и сварных швов. Рукоятку управления механическим быстросъемом следует хранить в ящике для инструментов .

Транспортировка допускается любым видом крытого транспорта в соответствии с правилами перевозки грузов.

Заключение

Для точного подбора быстросъема под ваш экскаватор-погрузчик New Holland B80B, B90B, B100B или B115B необходимо выполнить замеры присоединительных размеров рукояти (диаметр пальцев, ширина рукояти, межосевое расстояние) и определить требуемый тип управления (механический или гидравлический). New Holland предлагает как механические, так и гидравлические быстросъемы для своих экскаваторов-погрузчиков . Рекомендуется консультироваться с официальными дилерами New Holland или производителями навесного оборудования для подбора оптимальной конфигурации под вашу конкретную модель техники.
