Быстросъем 3-х точка 5 т на фронтальный погрузчик

Обзор товара

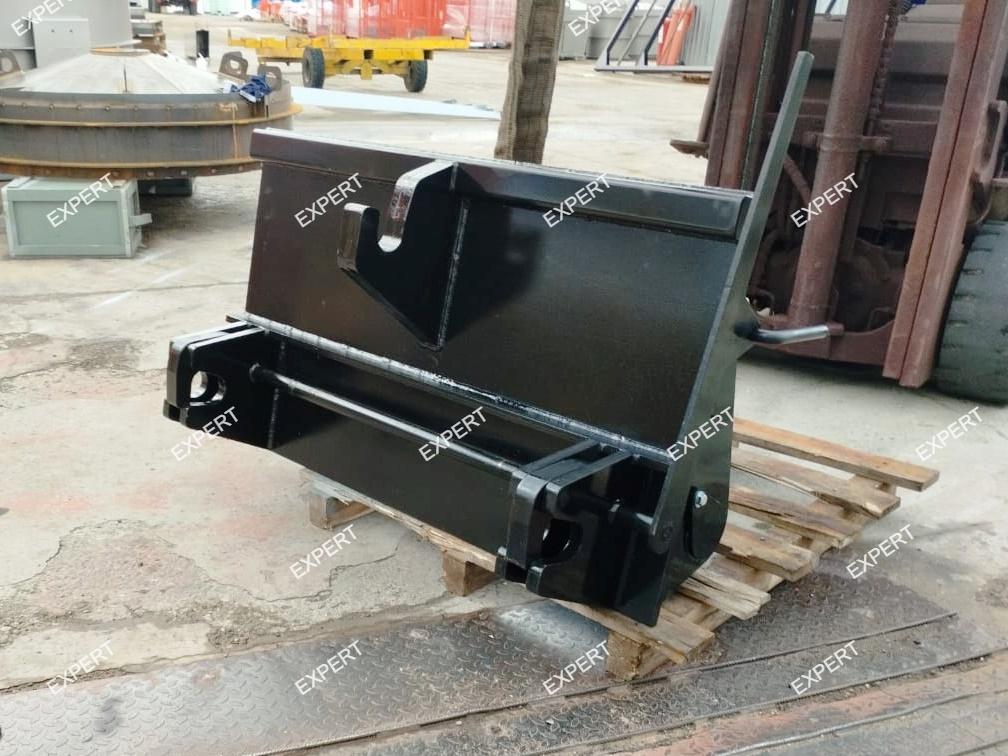

Быстросъемное устройство «3-х точка» грузоподъемностью 5 тонн предназначено для установки на фронтальный погрузчик, экскаватор-погрузчик или телескопический погрузчик с целью расширения его функциональности. Данный адаптер представляет собой переходное устройство, которое позволяет использовать навесное оборудование с трехточечной системой крепления на технике, оснащенной стандартным быстросъемным механизмом фронтального погрузчика.

Изделие имеет обозначение «Быстросъем 3х-точка 5т на фронтальный погрузчик» и относится к категории переходного навесного оборудования . Оно позволяет оператору быстро переключаться между различными типами навесных орудий, которые изначально не предназначены для установки на фронтальный погрузчик.

Назначение и область применения

Адаптер «3-х точка» предназначен для решения следующих задач:

• Установка навесного оборудования с трехточечной системой крепления на фронтальный погрузчик

• Расширение функционального парка навесного оборудования для погрузчика

• Возможность использования тракторных орудий на фронтальной технике

• Экономия средств на приобретение специализированного навесного оборудования

Основные области применения техники с установленным адаптером:

Область применения	Тип работ
Сельское хозяйство	Обработка почвы, посев, внесение удобрений навесными орудиями
Коммунальное хозяйство	Уборка территорий, снегоочистка, планировка
Строительство	Планировочные работы, обратная засыпка

Конструктивные особенности

Общее устройство

Адаптер «3-х точка» представляет собой сварную металлическую конструкцию из высокопрочной стали. С одной стороны изделие оснащено элементами для крепления к трехточечной системе навески трактора (нижние и верхняя сцепные точки), с другой стороны — кронштейнами для крепления к быстросъемному устройству фронтального погрузчика.

Конструкция аналогична существующим решениям на рынке: прямоугольная рама, с одной стороны оборудованная крюками для крепления к трехточечной навеске, с другой — кронштейнами для установки на быстросъемное устройство .

Совместимость с системами крепления

• Сторона погрузчика: Крепление осуществляется через стандартный квик-каплер фронтального погрузчика. Совместимость с различными типами быстросъемных механизмов (ISO, EURO, JCB Q-Fit и другие) зависит от конкретной модификации адаптера.

• Сторона навесного оборудования: Стандартное трехточечное сцепное устройство (3-х point hitch). Соответствие категории 2 по ISO 730-1 (расстояние между точками крепления 870 мм) .

Технические характеристики

Параметр	Значение
Наименование	Быстросъем 3х-точка 5т на фронтальный погрузчик
Грузоподъемность	5 000 кг (5 тонн)
Тип адаптера	Трехточечный (3-point hitch) на фронтальный погрузчик
Сторона 1	Крепление под квик-каплер фронтального погрузчика
Сторона 2	Трехточечное сцепное устройство (категория 2)
Масса изделия	Ориентировочно 100-150 кг
Материал	Высокопрочная конструкционная сталь

Важное примечание: Адаптер с грузоподъемностью 5000 кг соответствует тяжелому классу фронтальных погрузчиков. Для сравнения, аналогичные устройства меньшей грузоподъемности (например, 2500 кг — Pronar AT2E, 3000 кг — другие модели) имеют массу около 60 кг и категорию ТСН 2 . Усиленная 5-тонная версия имеет большую массу и усиленную конструкцию.

Сравнение с аналогами

Модель	Грузоподъемность	Масса	Категория ТСН
Pronar AT2E	2 500 кг	60 кг	2 WG
Быстросъем 3х-точка 3т	3 000 кг	—	—
Быстросъем 3х-точка 5т	5 000 кг	~100-150 кг	—

Монтаж и установка

Порядок установки на погрузчик

1. Установить адаптер на быстросъемное устройство фронтального погрузчика в соответствии со штатной процедурой смены навесного оборудования

2. Зафиксировать механизм быстросъема (автоматически или вручную в зависимости от типа квик-каплера)

3. Проверить надежность фиксации адаптера на погрузчике

Установка навесного оборудования

1. Подъехать к навесному орудию с трехточечной системой крепления

2. Состыковать нижние сцепные точки адаптера с нижними тягами навесного оборудования

3. Зафиксировать пальцами нижние соединения

4. Состыковать верхнюю сцепную точку адаптера с верхней тягой навесного оборудования

5. Зафиксировать верхнее соединение пальцем

6. При необходимости подключить гидравлические линии управления (если навесное оборудование имеет гидравлические функции)

Требования к технике

Адаптер рассчитан на установку на фронтальные погрузчики с грузоподъемностью не менее 5 тонн. При использовании адаптера необходимо учитывать, что эффективная грузоподъемность снижается за счет:

• Массы самого адаптера

• Выноса центра тяжести навесного оборудования

Совместимость с навесным оборудованием

Адаптер «3-х точка» позволяет использовать следующие типы навесного оборудования:

Тип оборудования	Применение	Особенности
Плуги	Вспашка	Требуют гидравлики для подъема
Бороны	Обработка почвы	—
Культиваторы	Предпосевная обработка	—
Картофелекопалки	Уборка картофеля	—
Косилки	Скашивание травы	Могут требовать ВОМ
Разбрасыватели удобрений	Внесение удобрений	Требуют ВОМ
Прицепы с ТСН	Транспортировка	Требуют гидравлику

Ограничения

Важно: При использовании адаптера «3-х точка» на фронтальном погрузчике необходимо учитывать следующие ограничения:

1. Управление — только с операторской кабины: Агрегатирование осуществляется из кабины оператора, но фиксация штифтами в нижних кронштейнах может выполняться вручную .

2. Дополнительные гидравлические линии: Для работы навесного оборудования с гидравлическими функциями (плуги, прицепы) требуется наличие дополнительных гидравлических линий на погрузчике или использование отдельного гидравлического блока.

3. ВОМ (вал отбора мощности): Фронтальные погрузчики, как правило, не оснащены ВОМ. Для использования оборудования, требующего привода от ВОМ (косилки, разбрасыватели), необходим дополнительный гидромотор или отдельный источник мощности.

Преимущества использования

Экономическая эффективность
Исключает необходимость приобретения специализированной техники (например, трактора) для выполнения работ, требующих трехточечного навесного оборудования. Существующий фронтальный погрузчик может выполнять широкий спектр задач .

Универсальность
Позволяет использовать существующее навесное оборудование с трехточечной системой крепления на фронтальном погрузчике. Особенно актуально для хозяйств, имеющих оба типа техники.

Расширение функциональности парка техники
Одна машина выполняет разные виды работ в течение смены — от погрузочных работ до полевых и сельскохозяйственных операций.

Быстрая смена оборудования
Установка навесного орудия на адаптер занимает несколько минут по сравнению с длительным процессом смены навески на тракторе.

Оптимизация парка навесного оборудования
При наличии техники разных типов (погрузчик и трактор) возможно использование одного комплекта навесного оборудования на обеих машинах.

Комплектация поставки

Стандартная комплектация адаптера «3-х точка» включает:

• Адаптер в сборе (сварная металлическая конструкция)

• Фиксирующие пальцы (для нижних и верхней сцепных точек)

• Шплинты и стопорные элементы

• Паспорт изделия

В комплект поставки не входят:

• Гидравлические шланги и фитинги (при необходимости подключения гидравлики навесного оборудования)

• Навесное оборудование

Гарантия и срок службы

Параметр	Значение
Гарантийный срок	12 месяцев при соблюдении правил эксплуатации
Ресурс	Зависит от интенсивности использования и условий эксплуатации
Материал	Высокопрочная конструкционная сталь

Условия хранения и транспортировки

Адаптер должен храниться в сухих закрытых помещениях. При длительном хранении рекомендуется:

• Очистить адаптер от загрязнений

• Обработать сцепные точки и фиксирующие механизмы смазкой

• Периодически проверять состояние сварных швов и крепежных элементов

Транспортировка допускается любым видом крытого транспорта в соответствии с правилами перевозки грузов. При транспортировке следует обеспечить надежную фиксацию адаптера для предотвращения механических повреждений.

Рекомендации по выбору

При выборе адаптера «3-х точка» для фронтального погрузчика учитывайте следующие факторы:

1. Грузоподъемность погрузчика — убедитесь, что ваш погрузчик способен поднимать вес адаптера плюс вес навесного оборудования плюс полезную нагрузку

2. Тип навесного оборудования — для тяжелых сельскохозяйственных орудий выбирайте адаптер грузоподъемностью 5 тонн

3. Наличие гидравлических линий — для работы с гидравлическим навесным оборудованием потребуется дополнительная гидроразводка

4. Тип быстросъема на погрузчике — убедитесь в совместимости системы крепления адаптера с вашим квик-каплером

5. Масса адаптера — чем тяжелее адаптер, тем больше снижается полезная грузоподъемность погрузчика
